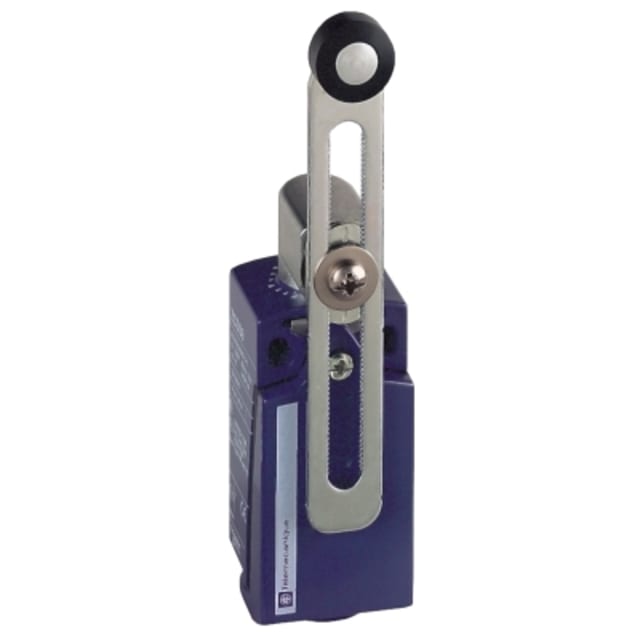

Interrupteur de position à levier à galet XCKD2145P16

Interrupteur de position à levier à galet pour détection mécanique précise

L’interrupteur de position à levier à galet XCKD2145P16 est conçu pour assurer la détection de fin de course et le contrôle de position sur machines, convoyeurs, automatismes et équipements industriels. Son levier à galet réglable permet d’accompagner le mouvement de la pièce en limitant les frottements directs, ce qui le rend particulièrement adapté aux approches latérales et aux applications où la répétabilité de la détection compte dans le pilotage de l’installation.

Levier à galet réglable pour une adaptation simple aux mouvements

Ce modèle est équipé d’un élément de commande à levier à galet réglable, avec rappel par ressort et déclenchement brusque. Cette configuration facilite la prise de contact avec une came, une butée ou un organe mobile, tout en offrant une commutation nette. Le galet accompagne mieux les déplacements qu’un poussoir fixe dans les montages soumis à des passages répétés, à des variations d’alignement ou à des contraintes de guidage mécaniques.

Boîtier métallique compact pour intégration en environnement industriel

Son boîtier métallique de forme parallélépipédique associe compacité et bonne tenue mécanique dans les intégrations industrielles. Avec des dimensions de 31 mm de largeur, 30 mm de longueur et 65 mm de hauteur, cet interrupteur de position se loge facilement sur de nombreux bâtis, carters, châssis ou postes de transfert. Ce format compact permet de l’installer au plus près de la zone de détection lorsque l’espace disponible est limité.

Configuration de contacts 1 NF + 1 NO pour les fonctions de commande

L’appareil dispose d’une configuration de contacts 1 ouverture et 1 fermeture, sans contact inverseur supplémentaire. Cette combinaison 1 NF + 1 NO convient aux usages courants de signalisation de position, d’autorisation de cycle, d’arrêt sur butée ou de retour d’information vers une armoire de commande. Le mécanisme à passage brusque permet d’obtenir un changement d’état franc, utile pour les circuits de commande électromécaniques et les automatismes industriels.

Ouverture forcée pour les architectures de commande mécaniques

La présence d’une ouverture forcée constitue un point important pour les montages où l’on recherche une action mécanique directe sur le contact d’ouverture. Ce principe est particulièrement apprécié sur les fonctions de détection de position liées à la sécurité de fonctionnement de la machine, sans pour autant faire de ce modèle un appareil dédié aux fonctions de sécurité. Il s’intègre ainsi dans les schémas de commande nécessitant une information de position robuste et clairement exploitable.

Caractéristiques électriques adaptées aux circuits de commande

Pour l’exploitation électrique, ce modèle est donné pour un courant de service de 3 A en AC-15 à 230 V et 0,27 A en DC-13 à 230 V. Ces valeurs le destinent aux circuits de commande et de signalisation plutôt qu’à l’alimentation directe de charges de puissance. Il ne comporte pas de sortie électronique ni d’interface de communication, ce qui en fait une solution simple à intégrer dans une logique de détection mécanique classique au sein d’une installation industrielle.

Utilisation sur machines, convoyage et automatismes de position

Ce type d’interrupteur de position trouve naturellement sa place sur les machines spéciales, lignes de conditionnement, systèmes de manutention, convoyeurs, capots techniques et organes mobiles nécessitant un contrôle de présence ou de fin de course. Le levier à galet réglable offre une souplesse intéressante pour ajuster la prise de contact selon la géométrie de la came ou le sens d’approche, ce qui aide à fiabiliser le déclenchement dans les cinématiques industrielles les plus courantes.

Un choix pertinent pour le remplacement ou l’équipement d’origine

Le XCKD2145P16 répond aux besoins des professionnels recherchant un interrupteur de position compact à boîtier métal, à commande mécanique par levier à galet et à contacts 1 NF + 1 NO. Sa plage de température de fonctionnement de -25 à 70 °C permet son intégration dans de nombreux environnements industriels. C’est une référence particulièrement adaptée pour un remplacement à l’identique ou pour une première monte lorsque le cahier des charges impose une détection mécanique compacte, nette et facile à positionner.
