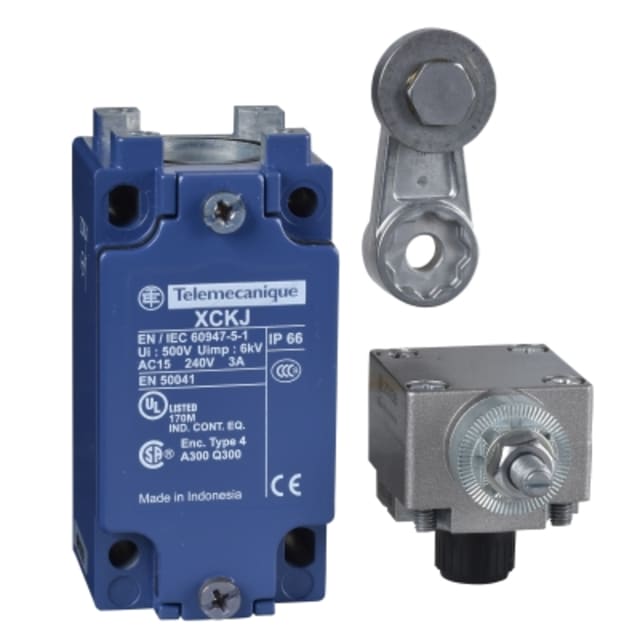

Interrupteur de position à levier à galet XCKJ10511H29

Interrupteur de position à levier à galet pour détection mécanique précise

L’interrupteur de position à levier à galet XCKJ10511H29 est conçu pour assurer la détection de présence, de passage ou de fin de course sur machines et équipements industriels. Son levier à galet permet un actionnement mécanique fluide lors du contact avec une came, une pièce mobile ou un organe de translation. Cette configuration convient particulièrement aux installations où l’on recherche une commande répétitive, nette et simple à intégrer dans une chaîne de contrôle.

Boîtier métallique compact adapté aux environnements industriels

Ce modèle dispose d’un boîtier métallique de forme parallélépipédique, avec un format compact d’environ 40 mm de largeur, 44 mm de longueur et 77 mm de hauteur. Ce gabarit facilite son implantation sur des bâtis, châssis, convoyeurs ou carters de machines lorsque l’espace est compté. La construction métallique apporte une bonne tenue mécanique pour les usages industriels où le capteur est exposé à des sollicitations régulières.

Contact 1NO + 1NC à passage brusque pour une commutation nette

L’appareil intègre une fonction de commutation à passage brusque avec 1 contact à ouverture et 1 contact à fermeture. Cette combinaison permet de gérer à la fois un retour d’information et une commande de coupure ou d’autorisation selon le schéma retenu. Le déclenchement brusque favorise une commutation franche, utile pour les automatismes nécessitant un changement d’état rapide et bien défini lors de l’actionnement du levier.

Ouverture forcée pour les fonctions de coupure mécaniquement assurées

La présence d’une ouverture forcée constitue un point important pour les applications où l’on souhaite un comportement mécanique direct du contact à l’ouverture. Ce type de conception est apprécié sur les circuits de positionnement et de surveillance nécessitant une séparation positive du contact lors de l’actionnement. Il permet d’obtenir une information de fin de course exploitable sur des ensembles industriels où la répétabilité de détection est essentielle.

Protection IP66/IP67 pour les ambiances exigeantes

Avec un indice de protection IP66/IP67, cet interrupteur de position est adapté aux environnements où la poussière, les projections d’eau ou les nettoyages imposent un bon niveau d’étanchéité du boîtier. Il convient ainsi à de nombreuses applications en atelier, en zone de manutention ou sur machine-outil, dès lors qu’un détecteur mécanique robuste et bien protégé est nécessaire pour conserver une commande stable dans le temps.

Raccordement par entrée métrique pour intégration sur installation câblée

Le raccordement électrique s’effectue par introduction de câble métrique, une solution pratique pour les montages industriels classiques avec presse-étoupe et câblage filaire. Cette exécution facilite l’intégration dans une architecture existante et permet de réaliser un cheminement propre du câble jusqu’au coffret ou à l’armoire de commande. L’ensemble est bien adapté aux installations recherchant une connexion simple, directe et cohérente avec les standards de câblage machine.

Caractéristiques électriques adaptées aux circuits de commande

Ce fin de course est prévu pour des usages de commande avec un courant de service de 3 A en AC-15 à 125 V et également 3 A en AC-15 à 230 V, ainsi que 0,27 A en DC-13 à 230 V. Ces valeurs le destinent aux circuits de signalisation, de pilotage et d’automatisme plutôt qu’aux charges de puissance. Pour l’intégrateur ou le mainteneur, cela en fait une solution cohérente pour le contrôle de position sur machines, capotages mobiles, convoyeurs ou mécanismes de translation.

Plage de fonctionnement étendue pour équipements et automatismes

Grâce à une température ambiante de fonctionnement de -25 à 70 °C, ce capteur peut être mis en œuvre dans de nombreux contextes industriels, y compris lorsque les conditions thermiques varient au fil des cycles de production. Sans interface de communication ni sortie électronique, il va à l’essentiel : une détection mécanique par levier à galet, un changement d’état clair des contacts et une intégration directe dans les circuits de commande de fin de course.
