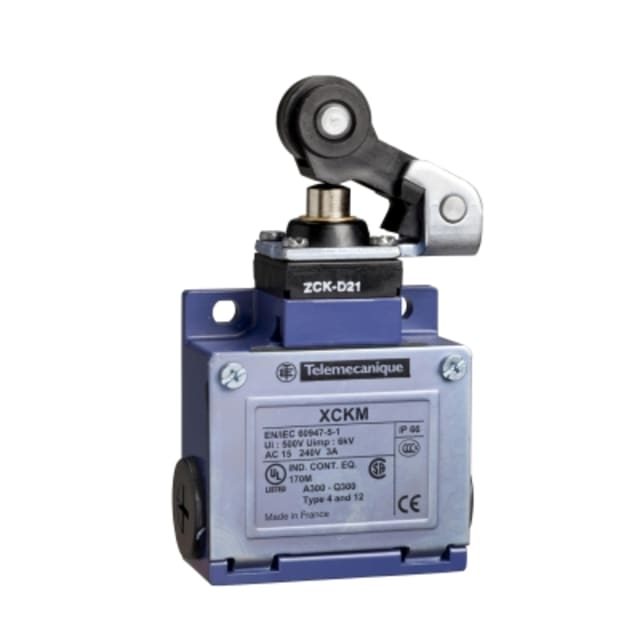

Interrupteur de position à levier galet XCKM121H29

Interrupteur de position à levier galet pour détection mécanique en environnement industriel

L’interrupteur de position à levier galet XCKM121H29 est conçu pour assurer une détection de position précise sur machines, convoyeurs, mécanismes de translation et équipements automatisés. Son actionnement par levier à galet permet de capter le passage d’une came ou d’un élément mobile avec une approche latérale dans un seul sens, ce qui en fait une solution adaptée aux montages où le contact doit être pris de manière répétée et nette.

Commande à passage brusque avec 1 contact ouverture et 1 contact fermeture

Ce modèle intègre un mécanisme à passage brusque avec 1 contact à ouverture et 1 contact à fermeture. Cette configuration est particulièrement utile pour remonter un état de position tout en pilotant une logique de commande simple. L’ouverture forcée apporte un fonctionnement cohérent pour les applications de détection mécanique nécessitant une séparation franche du contact, tandis que le pouvoir de coupure annoncé à 230 V en AC-15 jusqu’à 3 A et en DC-13 jusqu’à 0,27 A permet son intégration dans de nombreux circuits de commande industriels.

Boîtier métal compact pour intégration sur machine

Avec son boîtier métallique au format compact, cet interrupteur de position s’intègre facilement dans les implantations où l’encombrement doit rester maîtrisé. Ses dimensions de 64 x 64 x 30 mm conviennent bien aux montages en rive de châssis, sur bâtis, carters ou supports techniques. Le corps métallique apporte une construction adaptée aux usages industriels, tout en conservant un format classique très répandu pour les opérations de remplacement ou d’harmonisation de parc.

Levier galet à rappel par ressort pour actionnement régulier

Le système de commande par levier à galet avec rappel par ressort est pensé pour suivre le mouvement d’une came ou d’une pièce mobile avec une bonne régularité d’actionnement. Le galet facilite le contact mécanique avec l’organe en mouvement et limite les frottements directs lors du passage. Ce type de tête est particulièrement apprécié lorsque la détection doit rester souple, répétitive et compatible avec des cinématiques industrielles simples.

Indice de protection élevé pour ateliers, lignes et zones exposées

Grâce à son indice de protection IP66/IP67, cet interrupteur de position est adapté aux environnements où la présence de poussières, de projections d’eau ou de contraintes d’exploitation impose une protection renforcée de l’enveloppe. Il peut ainsi trouver sa place sur des équipements installés en atelier de production, en ligne de conditionnement ou dans des zones techniques soumises à des nettoyages ou à des ambiances industrielles exigeantes.

Raccordement pratique pour câblage de commande

Ce modèle est prévu pour un raccordement par bornes à vis, un choix apprécié en maintenance comme en installation neuve pour sa simplicité de câblage. L’appareil dispose de trois entrées taraudées M20 x 1,5, ce qui facilite l’arrivée et le cheminement des câbles dans une armoire déportée ou directement sur machine. Cette conception aide à réaliser un montage propre et lisible, notamment lorsque l’interrupteur est intégré dans une chaîne de commande filaire classique.

Plage de fonctionnement adaptée aux usages industriels courants

L’interrupteur de position XCKM121H29 fonctionne dans une plage de température ambiante de -25 à +70 °C, ce qui lui permet de répondre à de nombreux contextes d’exploitation en intérieur technique ou en environnement industriel variable. Pour l’acheteur professionnel, cela signifie une solution de détection mécanique adaptée aux automatismes, organes de fin de course et contrôles de présence nécessitant un produit compact, à contact mixte NO/NC et à commande par levier galet.
