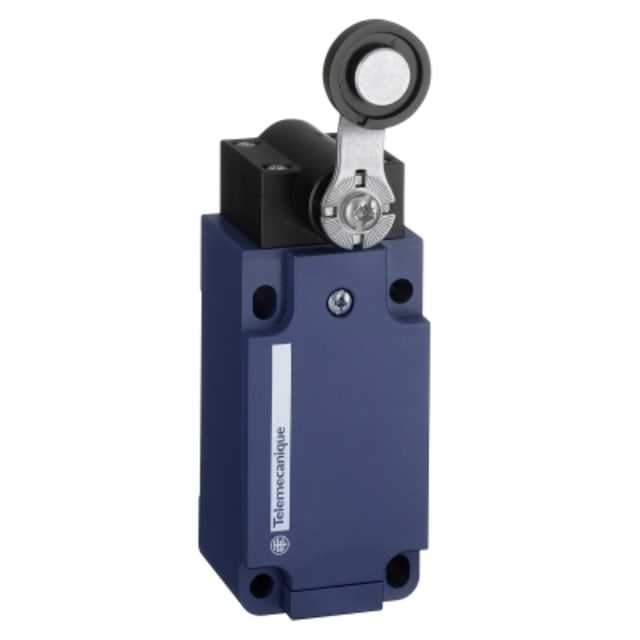

Interrupteur de position à levier à galet XCKS131

Interrupteur de position à levier à galet pour détection mécanique en environnement industriel

L’interrupteur de position à levier à galet XCKS131 est conçu pour assurer une détection de fin de course précise sur machines, convoyeurs, capotages, ensembles automatisés et organes mobiles. Son levier à galet autorise une prise de contact souple avec la pièce en mouvement, ce qui facilite le déclenchement lors d’un passage latéral ou sur came. Cette configuration convient particulièrement aux applications où l’on recherche une commande mécanique simple, directe et bien adaptée aux cycles répétés.

Commande à levier à galet avec action brusque pour un basculement net des contacts

Ce modèle intègre un élément de commande à levier à galet associé à une fonction de commutation à passage brusque. Ce principe permet d’obtenir un changement d’état franc des contacts, utile pour les automatismes qui demandent une information de position claire et reproductible. L’actionnement par tête rotative élargit les possibilités d’intégration sur le terrain, notamment lorsque l’approche de la pièce à détecter se fait latéralement ou selon une trajectoire mécanique imposée.

Configuration de contacts 1 ouverture + 1 fermeture pour les circuits de commande

L’appareil dispose d’un contact à ouverture et d’un contact à fermeture, soit une configuration 1NC + 1NO adaptée aux fonctions classiques de signalisation, d’arrêt, d’autorisation ou de report d’état. Cette combinaison permet d’exploiter simultanément une information de sécurité et une information de commande selon l’architecture de l’installation. L’ouverture forcée constitue un point important pour les montages nécessitant une séparation mécanique positive des contacts d’ouverture.

Boîtier compact en matière synthétique pour intégration sur machine

Avec un format de capteur de 40 mm de largeur, 36 mm de longueur et 72,5 mm de hauteur, cet interrupteur de position reste facile à implanter dans les espaces contraints. Son boîtier en matière synthétique contribue à une intégration pratique sur de nombreux équipements industriels. Ce format compact est pertinent pour les montages en châssis ou sur bâti, lorsque la place disponible autour de la zone de détection doit être maîtrisée sans sacrifier la lisibilité de la fonction.

Raccordement par entrée de câble type PG pour câblage d’atelier

Le raccordement électrique se fait par introduction du câble au format PG, une solution adaptée aux installations industrielles filaires. Ce type d’entrée facilite le passage du câble dans une logique de câblage robuste et ordonnée, notamment sur machines, coffrets ou ensembles de production. Pour l’installateur, cela permet de conserver une mise en œuvre cohérente avec les pratiques courantes en détection électromécanique.

Adapté aux fonctions de sécurité avec ouverture forcée

Le XCKS131 est donné comme adapté aux fonctions de sécurité et bénéficie d’une ouverture forcée. Il peut ainsi être envisagé dans des montages où la détection de position doit participer à une chaîne de commande exigeante, sous réserve bien sûr du dimensionnement global de l’application et de son architecture de sécurité. Cette caractéristique est particulièrement intéressante pour la surveillance de protecteurs, de positions extrêmes ou d’éléments mobiles devant transmettre une information de coupure nette.

Caractéristiques électriques et thermiques compatibles avec de nombreux automatismes

Pour les circuits de commande en AC-15, l’intensité assignée est de 3 A à 125 V et de 3 A à 230 V. En DC-13 à 230 V, la valeur indiquée est de 0,27 A. Ces données orientent clairement ce produit vers des fonctions de commutation de commande plutôt que vers l’alimentation directe de charges de puissance. La plage de température de fonctionnement de -25 à +70 °C permet en outre un usage dans de nombreux environnements industriels, en atelier comme sur équipement automatisé.
