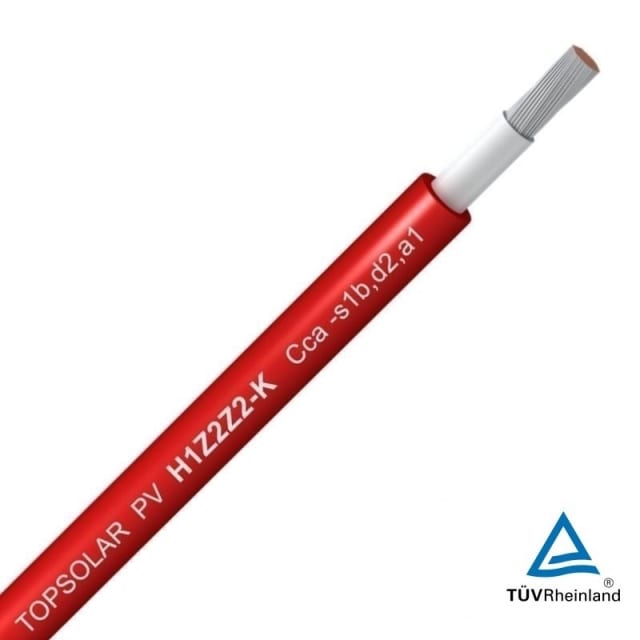

Câble solaire photovoltaïque H1Z2Z2-K rouge 6mm² AD8

Câble solaire photovoltaïque 6 mm² conçu pour le câblage des installations PV

Le câble solaire photovoltaïque H1Z2Z2-K rouge 6 mm² AD8 est destiné au raccordement des panneaux photovoltaïques et à la liaison entre modules et onduleur. Sa conception unipolaire souple facilite les cheminements dans les installations solaires où la maniabilité, la tenue en environnement extérieur et la compatibilité avec les connecteurs courants sont recherchées. En version rouge, il permet une identification visuelle claire du conducteur dans les circuits DC photovoltaïques.

Âme cuivre étamé souple pour une mise en œuvre plus pratique

Ce câble TOPSOLAR PV est équipé d’une âme en cuivre étamé de classe 5, donc souple, avec une section nominale de 6 mm². Cette construction favorise un câblage plus confortable dans les coffrets, passages techniques, sorties de panneaux et liaisons nécessitant de la flexibilité. L’étamage du conducteur constitue en plus un atout pertinent dans les environnements exposés à l’humidité ou aux ambiances exigeantes rencontrées sur de nombreuses installations photovoltaïques.

Isolation et gaine adaptées aux contraintes du solaire en extérieur

L’isolation du conducteur et la gaine extérieure en caoutchouc répondent aux contraintes typiques des câbles photovoltaïques installés en toiture, en centrale au sol ou en environnement humide. Le câble est annoncé pour des conditions de pose en plein air, en conduit et même en pose enterrée selon les configurations prévues. Sa classification AD8 indique une aptitude aux situations de submersion, ce qui en fait une solution particulièrement adaptée aux installations soumises à une forte présence d’eau.

Tenue thermique élevée pour les environnements exposés

Dans une installation solaire, les câbles peuvent être soumis à des températures élevées sous rayonnement direct ou à proximité des modules. Ce modèle accepte une température de service statique de -40 à 120 °C, avec une température maximale admissible du conducteur de 120 °C. Cette plage thermique large aide à préserver un fonctionnement adapté aux écarts de température importants entre l’hiver, les zones ombragées et les surfaces fortement exposées au soleil.

Performance feu et faible émission de fumée pour les cheminements techniques

Ce câble H1Z2Z2-K bénéficie d’une classification de réaction au feu Cca-s1b-d2-a1. Il est également retardateur de flamme selon l’IEC 60332-1-2, à faible dégagement de fumée selon l’IEC 61034-2 et sans halogène selon l’IEC 60754-1. Pour l’installateur, cela signifie un câble mieux adapté aux cheminements où l’on souhaite limiter les fumées et les émissions corrosives en cas d’incident, tout en conservant les caractéristiques attendues pour une application photovoltaïque moderne.

Format compact et rayon de courbure favorable à l’installation

Avec un diamètre extérieur approximatif de 6 mm et un rayon de courbure minimal de 4 fois le diamètre, ce câble solaire 6 mm² reste simple à intégrer dans les passages serrés, les descentes techniques et les raccordements sous structure. Son poids de 80 kg/km donne une indication utile pour anticiper la manutention sur chantier et l’organisation des longueurs à déployer, notamment lors des installations en série ou des raccordements de plusieurs strings.

Repérage clair du conducteur pour les circuits photovoltaïques

La gaine extérieure rouge permet de distinguer rapidement ce câble dans une installation photovoltaïque. Ce repérage par couleur aide à organiser le câblage de façon plus lisible, notamment lors du raccordement des polarités, des interventions de maintenance ou des extensions futures du champ solaire. Sur un chantier bien structuré, ce détail améliore la lecture de l’installation et contribue à un travail plus net et plus rapide.

Un câble photovoltaïque pertinent pour les raccordements de strings et liaisons DC

Grâce à sa section de 6 mm², sa construction souple, sa gaine rouge, sa tenue thermique étendue et son aptitude aux environnements extérieurs humides, ce câble solaire photovoltaïque H1Z2Z2-K répond aux besoins courants des raccordements DC entre panneaux, boîtes de jonction et onduleur. Il constitue un choix cohérent pour les professionnels qui recherchent un câble solaire rouge 6 mm² facile à poser, lisible dans l’installation et adapté aux contraintes réelles du photovoltaïque.
