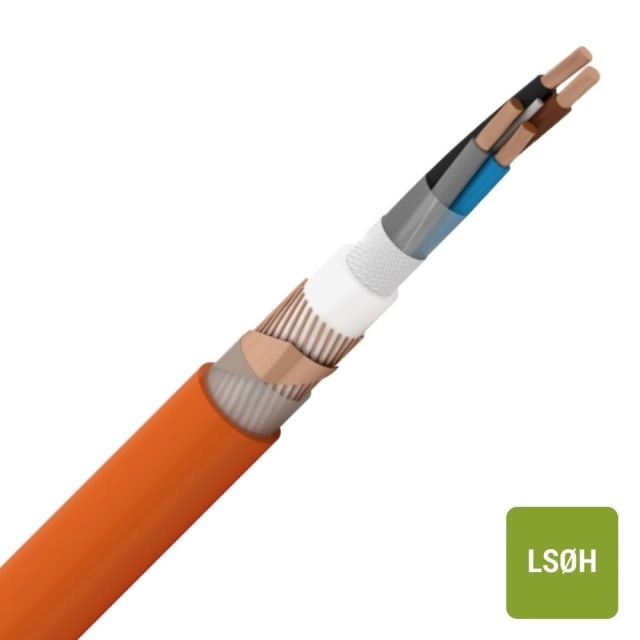

Câble résistant au feu NHXCH FE180 E90 4×10 1 kV

Câble de sécurité NHXCH FE180 E90 4×10 pour circuits à maintien de fonction

Le câble résistant au feu NHXCH FE180 E90 4×10 1 kV est conçu pour les installations où la continuité d’alimentation doit être préservée en situation critique. Sa construction 4 conducteurs de 10 mm² le destine aux liaisons de sécurité, aux circuits de commande et aux équipements techniques nécessitant un maintien de fonction E90. Il constitue une solution adaptée lorsque l’installation doit continuer à assurer l’alimentation de fonctions essentielles pendant un incendie.

Maintien de fonction E90 et comportement adapté aux installations de sécurité

Ce câble est indiqué avec un maintien de fonction selon DIN 4102-12 en E90, ce qui le rend pertinent pour les réseaux devant rester opérationnels sur une durée prolongée en cas de feu. La désignation FE180 E90 met en avant son usage dans les applications de sécurité électrique, notamment pour l’alimentation d’équipements sensibles, de systèmes de commande ou d’installations techniques nécessitant une tenue spécifique au feu. Cette caractéristique en fait un choix cohérent pour les environnements où la continuité électrique fait partie intégrante du dimensionnement de l’installation.

Âmes cuivre massives 4×10 mm² pour une liaison stable et structurée

Sa composition repose sur 4 conducteurs en cuivre nu, de classe 1 massive, avec une section nominale de 10 mm². Cette construction à âme ronde favorise une installation pensée pour des cheminements fixes et des réseaux structurés. Le repérage par couleur des conducteurs, avec marquage selon HD 308 S2, facilite l’identification lors du câblage et des opérations de raccordement. Pour l’installateur, cela permet une lecture claire de la distribution des conducteurs au moment de la pose comme lors des interventions ultérieures.

Conducteur concentrique intégré pour les configurations techniques exigeantes

Le câble intègre également un conducteur concentrique en cuivre avec une section nominale de 10 mm². Cette configuration apporte une réponse adaptée aux schémas de raccordement qui exigent cette architecture de câble, tout en conservant une conception compacte et cohérente avec les usages en câbles de sécurité. Pour les tableaux, coffrets techniques et liaisons d’équipements, cette construction permet de sélectionner une référence correspondant précisément aux contraintes de l’installation sans multiplier les composants.

Gaine extérieure orange pour une identification rapide sur chantier

Sa gaine extérieure orange permet un repérage visuel immédiat dans les cheminements techniques. Cette couleur est particulièrement utile dans les installations où la distinction des câbles de sécurité doit être rapide, que ce soit au moment de la pose, de la vérification ou de la maintenance. Sa géométrie ronde et son diamètre extérieur approximatif de 26,4 mm apportent un bon compromis entre robustesse d’intégration et lisibilité dans les passages en chemin de câbles, gaines techniques ou locaux d’exploitation.

Tenue thermique adaptée aux contraintes d’exploitation et de pose

Le câble est prévu pour une température maximale admissible du conducteur de 90 °C. Il peut être posé dans une plage de température de -5 à 50 °C et utilisé en service statique entre -30 et 90 °C. Ces valeurs le rendent compatible avec des environnements techniques variés, en intérieur comme dans des zones soumises à des écarts thermiques importants. Pour le professionnel, ces données aident à sécuriser le choix du câble en fonction des conditions réelles de mise en œuvre et d’exploitation.

Dimensions, rayon de courbure et poids à anticiper pour la mise en œuvre

Avec un poids de 983 kg/km, ce câble 4×10 s’inscrit dans une catégorie destinée à des installations sérieuses où le dimensionnement de la manutention, du supportage et du tirage doit être anticipé. Son rayon de courbure minimal est de 12 fois le diamètre extérieur, un point important pour préparer correctement les changements de direction, les entrées de coffrets et les réservations. Cette donnée contribue à une pose maîtrisée, plus propre et mieux adaptée aux contraintes mécaniques du chantier.
