Câble d’énergie NAYY-O 0,6/1kV Eca 4×150

Câble d’énergie NAYY-O 0,6/1kV Eca 4×150 pour liaisons de puissance basse tension

Le câble d’énergie NAYY-O 0,6/1kV Eca 4×150 est conçu pour les installations de distribution électrique basse tension nécessitant une section importante et une très bonne tenue en service fixe. Sa configuration 4 conducteurs de 150 mm² répond aux besoins des liaisons de puissance, des colonnes montantes, des alimentations principales et des raccordements entre coffrets, tableaux ou équipements techniques lorsque l’intensité à transporter impose une section élevée.

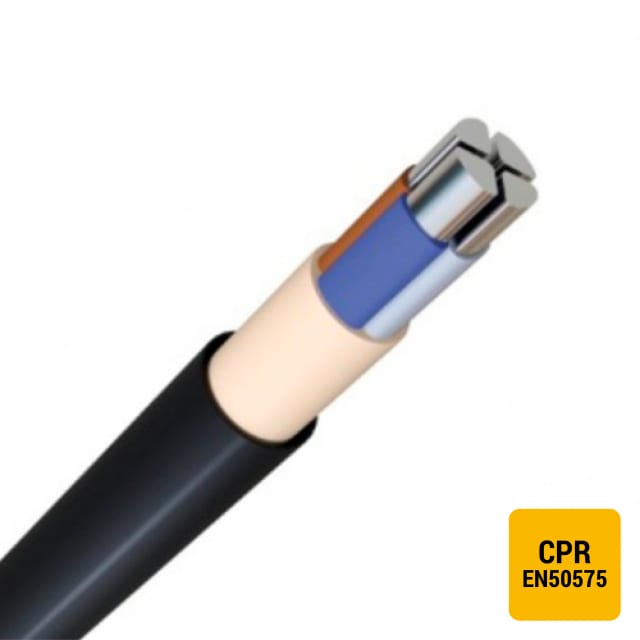

Âme aluminium massive sectorale pour une section optimisée

Ce modèle utilise des conducteurs en aluminium nu, avec une construction de classe 1 massive et une forme sectorale. Cette conception permet d’obtenir un câble adapté aux grandes sections tout en conservant un encombrement cohérent pour ce niveau de puissance. L’aluminium constitue une solution pertinente pour les installations où le poids linéaire, la maniabilité sur chantier et l’optimisation économique de la ligne sont des critères importants. La géométrie sectorale participe également à une organisation compacte de l’ensemble des 4 conducteurs.

Isolation PVC et gaine extérieure noire pour pose fixe

Chaque conducteur est isolé en PVC et l’ensemble est protégé par une gaine extérieure noire en PVC. Cette architecture classique pour câble d’énergie 0,6/1kV convient aux usages de distribution en pose fixe, avec une protection mécanique extérieure adaptée aux environnements techniques courants. Le marquage des conducteurs selon HD 308 S2 facilite l’identification lors du raccordement et contribue à un câblage plus lisible sur les installations de puissance.

Version NAYY-O sans conducteur de protection intégré

La désignation NAYY-O correspond ici à une version sans conducteur de protection intégré. Ce point est important au moment du choix, notamment pour les projets où la stratégie de mise à la terre ou de protection est traitée séparément. Le câble comporte 4 conducteurs et ne doit pas être confondu avec une variante équipée d’un conducteur de protection. Pour un chantier de remplacement, d’extension ou de mise en conformité d’une ligne existante, cette distinction aide à sélectionner la bonne exécution dès la commande.

Caractéristiques dimensionnelles adaptées aux sections élevées

Avec un diamètre extérieur approximatif de 46 mm et un poids de 3030 kg/km, ce câble se destine clairement aux installations de puissance où les contraintes de tirage, de manutention et de cheminement doivent être anticipées. Son rayon de courbure minimal de 12 fois le diamètre doit être respecté pour préserver de bonnes conditions de pose. Ces informations sont particulièrement utiles pour préparer un passage en gaine, en réservation, en cheminement technique ou en colonne, et pour vérifier l’adéquation avec les accessoires de fixation et de raccordement prévus.

Tenue électrique 0,6/1kV et comportement thermique en exploitation

Ce câble NAYY-O présente une tension nominale Uo de 0,6 kV et une tension nominale U de 1 kV, ce qui le destine aux réseaux d’énergie basse tension de forte section. La température maximale admissible du conducteur atteint 70 °C, avec une plage de température de service statique de -5 à 70 °C. Ces valeurs en font un câble adapté aux installations fixes exploitées dans des conditions techniques habituelles, sous réserve de respecter les règles de dimensionnement, de pose et de protection de la ligne.

Classe de réaction au feu Eca pour identification claire du produit

Ce câble est classé Eca selon EN 13501-6, ce qui permet une identification précise de son niveau de réaction au feu dans la documentation technique du chantier. Pour l’acheteur professionnel comme pour l’installateur, cette donnée est essentielle afin d’éviter toute confusion entre variantes de câbles visuellement proches mais de classification différente. Dans une gamme de câbles de colonne, de distribution ou d’alimentation, ce repère simplifie la sélection du bon produit en fonction du cahier des charges.
