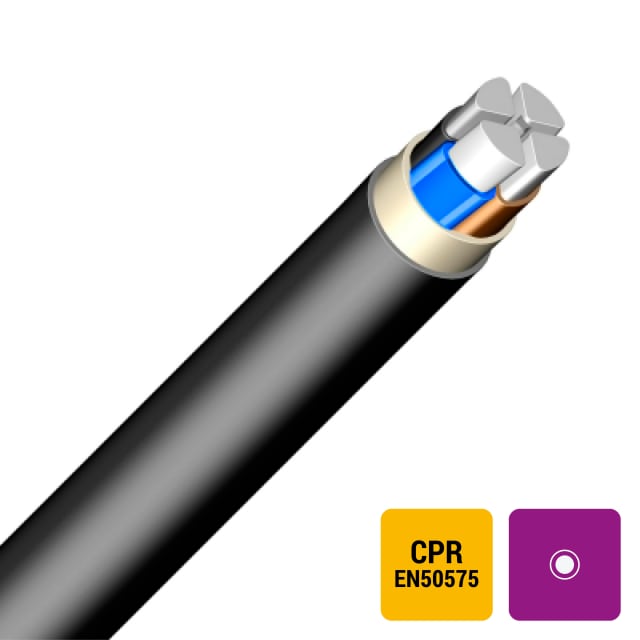

Câble énergie E-AYY-O 1kV 4×240 Eca EAYY0-4X240-ECA

Câble énergie 1 kV pour distribution de puissance en forte section

Le câble énergie E-AYY-O 1kV 4×240 Eca est conçu pour les liaisons de puissance basse tension nécessitant une section élevée et une excellente capacité de transport de courant. Sa configuration 4 conducteurs de 240 mm² répond aux besoins des installations de distribution, de colonnes montantes, de raccordements d’équipements et de réseaux fixes où la robustesse d’un câble aluminium à isolation PVC et gaine PVC est recherchée.

Âme aluminium câblée classe 2 pour un bon compromis entre section et mise en œuvre

Ce câble est équipé d’âmes en aluminium nu de classe 2, à construction câblée. Ce choix permet de bénéficier d’un conducteur adapté aux fortes sections tout en maîtrisant le poids au mètre par rapport à une solution cuivre équivalente. La forme sectorale des âmes contribue à une construction compacte du câble, utile lorsque l’on doit intégrer une section 4 x 240 mm² dans un cheminement technique, une gaine ou un passage de colonne.

Isolation PVC et gaine extérieure noire pour installation fixe

L’isolation des conducteurs en PVC, associée à une gaine extérieure noire également en PVC, fait de ce câble E-AYY-O un produit destiné aux installations fixes de distribution d’énergie. Cette construction convient aux environnements où l’on attend une protection mécanique cohérente avec un usage de câble de puissance, tout en conservant une identification claire des conducteurs par couleur selon le marquage HD 308 S2.

Version 4 conducteurs sans conducteur de protection intégré

Cette version est un câble 4 conducteurs sans conducteur de protection intégré. Elle s’adresse aux configurations dans lesquelles le schéma de liaison, l’architecture du tableau ou le mode de distribution prévoient un conducteur de protection séparé. Ce point est important au moment du choix, car il permet de sélectionner une référence parfaitement adaptée aux colonnes, départs ou alimentations où quatre conducteurs actifs sont attendus sans âme de terre incorporée.

Tension assignée 0,6/1 kV pour réseaux basse tension

Avec une tension nominale Uo de 0,6 kV et U de 1 kV, ce câble est prévu pour les réseaux basse tension de distribution d’énergie. Il convient aux usages où une liaison de puissance stable et dimensionnée est nécessaire entre source, tableau, colonne ou récepteur. Son positionnement en câble énergie 1 kV en fait une solution pertinente pour les installations techniques demandant une section importante et une construction dédiée au transport d’énergie.

Dimensions à anticiper pour la pose et le cheminement

Le diamètre extérieur approximatif de 54 mm et le rayon de courbure minimal de 15 fois le diamètre doivent être pris en compte dès la préparation du chantier. Ces données sont essentielles pour vérifier la compatibilité avec les chemins de câbles, réservations, traversées et rayons de passage. Sur une forte section comme le 4×240 mm², cette anticipation facilite une pose plus propre et limite les contraintes mécaniques excessives lors de l’installation.

Comportement au feu classé Eca et plage de service en usage statique

Ce câble présente une classe de réaction au feu Eca selon EN 13501-6, ce qui permet de répondre aux attentes de classement CPR sur les chantiers concernés. Sa plage de température de service en pose statique s’étend de -20 à +70 °C, ce qui le destine aux applications fixes dans lesquelles la tenue en exploitation doit rester compatible avec les conditions thermiques usuelles du bâtiment et des locaux techniques.

Un choix adapté aux besoins de colonne et de distribution en forte puissance

Dans la famille des câbles de colonne EXVB et des câbles électriques de distribution, ce câble énergie E-AYY-O 1kV 4×240 Eca se distingue par sa grande section, sa construction aluminium sectorale et son format 4 conducteurs. Il répond particulièrement bien aux projets où l’on recherche un câble de puissance pour alimentation principale, colonne technique ou liaison entre tableaux, avec des caractéristiques clairement définies pour sécuriser le choix de la bonne référence dès la préparation du matériel.
