Câble énergie E-AYY-J 1kV 4×240 Eca norme autrichienne

Câble d’énergie 1 kV pour alimentation fixe de forte section

Le câble énergie E-AYY-J 1kV 4×240 Eca est conçu pour les liaisons d’alimentation basse tension nécessitant une section élevée et une excellente tenue en installation fixe. Avec ses 4 conducteurs de 240 mm² en aluminium, il convient aux circuits de distribution de puissance où la maîtrise du poids linéaire et l’optimisation de la pose sont des critères importants. Sa tension assignée Uo/U de 0,6/1 kV le destine aux réseaux d’énergie et aux raccordements de puissance en environnement résidentiel collectif, tertiaire, industriel ou d’infrastructure.

Âmes aluminium câblées classe 2 pour un bon compromis entre performance et mise en œuvre

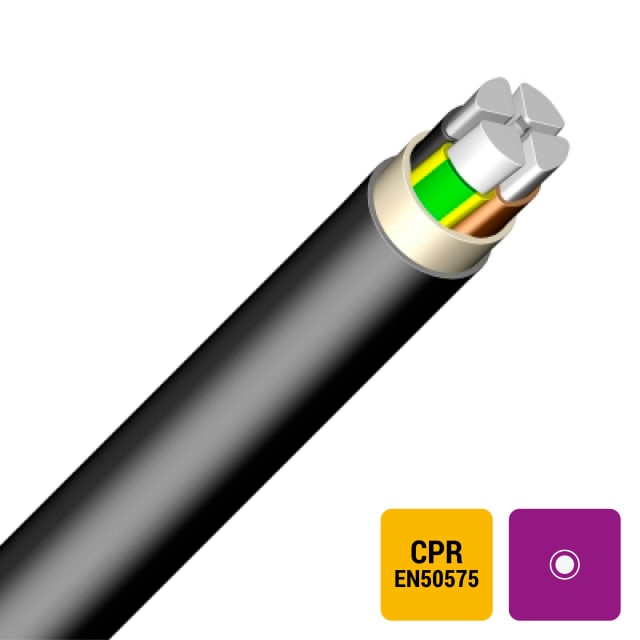

Ce modèle utilise des conducteurs en aluminium nus, de classe 2, avec une construction câblée adaptée aux installations fixes. Cette conception permet de disposer d’une grande section de 240 mm² tout en conservant une géométrie adaptée aux usages de distribution. La forme sectorale des âmes participe à une structure compacte du câble, ce qui aide à contenir l’encombrement global malgré la forte capacité de transport associée à cette configuration 4 conducteurs.

Configuration 4 conducteurs avec conducteur de protection intégré

Le câble est réalisé en 4 conducteurs avec conducteur de protection, ce qui facilite son intégration dans les installations où la continuité de protection doit être prévue directement dans l’ensemble du câble. L’identification par couleur des conducteurs, avec marquage conforme au repérage HD 308 S2, simplifie les opérations de raccordement, de contrôle et de maintenance. Pour l’installateur, cela apporte un repérage plus immédiat au moment du tirage, du câblage en coffret ou de la reprise sur bornes de puissance.

Isolation et gaine PVC pour les réseaux d’énergie basse tension

L’isolation des conducteurs en PVC et la gaine extérieure noire en PVC correspondent aux attentes classiques des câbles d’énergie 0,6/1 kV destinés à la distribution électrique. Cette construction offre une enveloppe homogène adaptée aux usages courants d’alimentation fixe. Le diamètre extérieur approximatif de 54 mm positionne ce câble dans la catégorie des fortes sections, à anticiper pour le dimensionnement des passages, des rayons de courbure et des accessoires de fixation ou de protection mécanique associés à l’installation.

Classe de réaction au feu Eca pour les projets soumis au CPR

Ce câble appartient à la classe de réaction au feu Eca selon EN 13501-6, ce qui permet de répondre aux besoins des chantiers et approvisionnements où le classement CPR fait partie des exigences de sélection. Pour un achat plus sûr et plus fluide, cette donnée est particulièrement utile lors de la préparation de lots techniques, de consultations ou de remplacements à l’identique dans des environnements où la documentation produit doit rester cohérente avec les prescriptions du projet.

Contraintes de pose à anticiper sur une forte section aluminium

Avec un poids de 4106 kg/km, ce câble de puissance demande une manutention et une préparation de pose adaptées, en particulier sur les grandes longueurs ou en cheminement complexe. Son rayon de courbure minimal est de 15 fois le diamètre extérieur, un point essentiel pour préserver une installation propre et conforme lors du déroulage et de la mise en place. En pose statique, sa plage de température de service de -20 à 70 °C permet son usage dans des conditions d’exploitation courantes, à condition de respecter les règles de mise en œuvre du chantier et les contraintes du parcours.

Un choix pertinent pour les alimentations principales et secondaires

Grâce à sa structure 4×240 mm², ce câble E-AYY-J répond bien aux besoins d’alimentation de tableaux, de sous-distributions, de départs de puissance et de liaisons entre équipements électriques nécessitant une section importante. Il s’adresse aux professionnels recherchant un câble énergie aluminium 1 kV avec gaine PVC noire, conducteur de protection intégré et classement Eca, dans une configuration claire et immédiatement exploitable pour les projets de distribution électrique basse tension.
