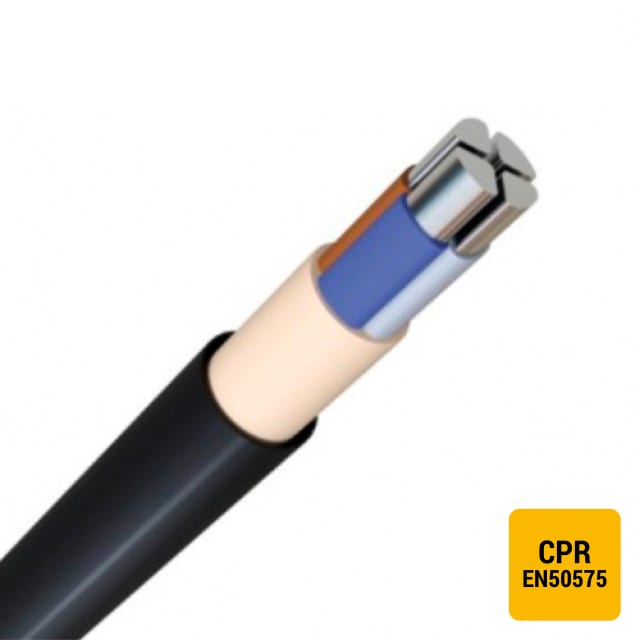

Câble d’énergie NAYY-O 0,6/1 kV 4×50 Eca NAYY0-4X50-ECA

Câble d’énergie aluminium 0,6/1 kV pour alimentation fixe

Le câble d’énergie NAYY-O 0,6/1 kV 4×50 Eca est conçu pour les liaisons de puissance en installation fixe lorsque l’on recherche une section importante avec une âme en aluminium. Sa configuration 4 conducteurs de 50 mm² convient aux distributions d’énergie en basse tension, avec une tension nominale Uo/U de 0,6/1 kV. La désignation NAYY-O correspond à un câble sans conducteur de protection intégré, ce qui le rend adapté aux montages où la fonction de terre est traitée séparément selon l’architecture du réseau.

Âmes aluminium massives sectorales pour les fortes sections

Ce modèle utilise des conducteurs en aluminium nus, de classe 1 massive, avec une forme sectorale. Cette construction est particulièrement cohérente pour les sections élevées, car elle optimise l’encombrement global du câble tout en conservant une structure adaptée aux installations fixes. Pour l’installateur, cela se traduit par un câble pensé pour le transport d’énergie, avec une géométrie bien adaptée aux cheminements techniques, fourreaux et pose en environnement d’infrastructure.

Isolation et gaine PVC pour les usages courants en énergie

L’isolation des conducteurs en PVC est associée à une gaine extérieure noire également en PVC. Cet ensemble convient aux usages classiques des câbles d’énergie en basse tension, avec une température maximale admissible du conducteur de 70 °C. La gaine noire apporte une finition sobre et technique, tandis que la conception globale du câble répond à une logique d’alimentation durable en pose fixe, là où la robustesse de l’ensemble et la lisibilité du produit sont essentielles pour le chantier.

Repérage clair des conducteurs et configuration sans terre intégrée

Le repérage des conducteurs selon HD 308 S2 facilite l’identification lors du câblage et des opérations de raccordement. Avec ses 4 conducteurs et l’absence de conducteur de protection intégré, ce câble est à sélectionner lorsque le schéma d’installation prévoit des conducteurs actifs uniquement dans le câble principal. Ce point est important pour éviter toute confusion avec des variantes visuellement proches intégrant un conducteur de protection.

Dimensions adaptées aux cheminements techniques exigeants

Avec un diamètre extérieur approximatif de 29,5 mm, ce câble reste dimensionné pour les installations d’énergie de section 4×50 mm² tout en conservant un format cohérent pour la pose. Son rayon de courbure minimal de 12 fois le diamètre doit être pris en compte dès la préparation du chantier afin de sécuriser les passages, réservations et rayons en coffrets ou en parcours techniques. Son poids indicatif de 1151 kg/km aide également à anticiper la manutention, le déroulage et le supportage.

Comportement au feu Eca pour une sélection conforme aux projets

Ce câble appartient à la classe de réaction au feu Eca selon EN 13501-6. Cette information est déterminante pour les acheteurs professionnels et les prescripteurs qui doivent choisir un câble d’énergie cohérent avec les exigences documentaires du projet. La présence explicite de cette classe permet de cibler rapidement la bonne famille de produit dans les consultations, remplacements ou approvisionnements techniques.

Plage de service et contraintes de pose à respecter

Le câble est donné pour une température de service statique de -5 à 70 °C. Cette donnée aide à valider son emploi dans des environnements techniques courants, sous réserve de respecter les conditions réelles de pose et d’exploitation. Comme il s’agit d’un câble à âme massive destiné à l’installation fixe, il convient particulièrement aux montages où la stabilité du cheminement prime sur la flexibilité. Pour une mise en œuvre propre, il est essentiel de tenir compte à la fois de la rigidité liée à la section, du rayon de courbure minimal et du mode de raccordement prévu.
