Bloc de bornes pour transformateur d’intensité 2007-8875

Bloc de bornes dédié aux circuits de transformateur d’intensité

Ce bloc de bornes pour transformateur d’intensité 2007-8875 est conçu pour le raccordement des circuits de mesure sur rail DIN dans les armoires électriques et ensembles de comptage. Issu de la série TOPJOB S, il répond à une application précise de circuit transformateur d’intensité avec une architecture compacte, multicolore et lisible, particulièrement adaptée aux montages où le repérage des conducteurs et l’organisation des points de connexion sont essentiels.

Configuration 6 pôles pensée pour un câblage clair et structuré

Avec ses 6 pôles et 2 points de connexion par position, ce bloc de jonction facilite la distribution et la reprise des conducteurs dans les circuits secondaires de transformateur d’intensité. Sa construction angulée et son entrée de câblage frontale améliorent l’accessibilité au moment du raccordement, ce qui simplifie les interventions dans les coffrets denses ou lorsque l’espace latéral est limité. Le format modulaire de 8 mm par module permet en outre une implantation propre sur rail DIN 35 x 15 mm.

Connexion Push-in à ressort pour un raccordement rapide et maîtrisé

La technologie de connexion Push-in à ressort avec actionnement par outil permet un câblage net et homogène, aussi bien en atelier que sur site. Ce principe convient aux conducteurs rigides, rigides enfichables et souples, avec une plage d’acceptation étendue jusqu’à 10 mm² selon le type de conducteur. Pour l’installateur, cela apporte une vraie souplesse d’intégration sur des circuits de mesure nécessitant des sections variées. La longueur de dénudage recommandée de 13 à 15 mm contribue à un raccordement propre et régulier.

Compatibilité étendue avec les sections de conducteurs courantes

Ce bloc de bornes accepte une section nominale de 6 mm² et couvre de nombreuses configurations de câblage : conducteurs rigides de 0,5 à 10 mm², conducteurs souples de 0,5 à 10 mm², ainsi que plusieurs types d’embouts, isolés ou non isolés. Cette polyvalence est particulièrement utile pour les tableaux de comptage, de contrôle ou de protection, où les liaisons de transformateur d’intensité doivent rester cohérentes avec le reste du câblage d’armoire sans multiplier les références de bornes.

Caractéristiques électriques adaptées aux environnements de raccordement d’armoire

Le produit est donné pour une tension nominale de 500 V en catégorie III avec pollution 3, ainsi que pour une tension d’essai d’impulsion de 6 kV. Ces caractéristiques en font une solution adaptée aux ensembles de raccordement et de distribution où la tenue électrique et la continuité du schéma de mesure doivent être conservées dans un encombrement maîtrisé. Son usage ciblé pour circuit de transformateur d’intensité en fait un composant pertinent pour les applications nécessitant une organisation précise des connexions secondaires.

Dimensions pratiques pour coffrets et tableaux compacts

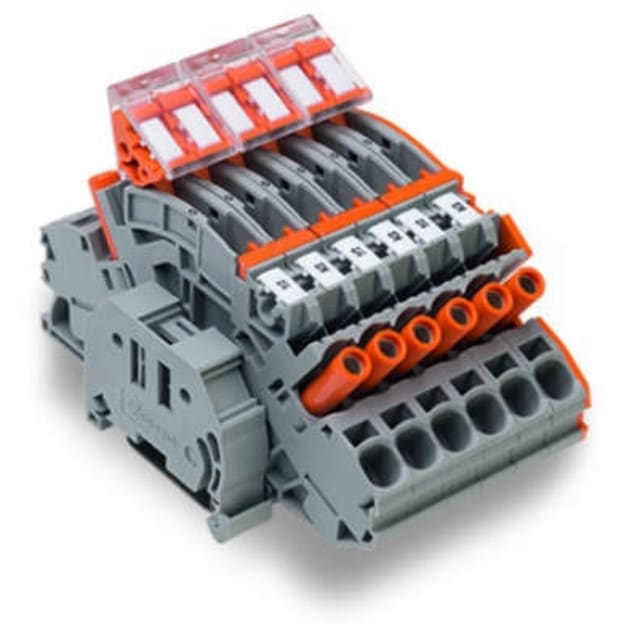

Avec une largeur de 69,5 mm, une hauteur au-dessus du rail DIN de 65,3 mm et une profondeur de 99,6 mm, ce bloc de bornes offre un bon compromis entre capacité de raccordement et intégration dans l’armoire. Son poids de 196,33 g participe à une implantation stable sur rail. La conception visible sur le produit, avec ses zones de raccordement bien différenciées, aide à obtenir un câblage plus lisible lors de la mise en service, des contrôles ou des opérations de maintenance.

Matériaux adaptés au montage en installation électrique

Le corps isolant en polyamide 66 (PA66) et la classification d’inflammabilité UL94 V-0 correspondent aux exigences habituelles des équipements destinés aux installations de raccordement sur rail. L’absence de capot de plombage conviendra aux configurations où cette fonction n’est pas requise. Pour l’acheteur professionnel, ce bloc de bornes constitue ainsi une solution ciblée pour organiser efficacement un circuit de transformateur d’intensité avec une implantation nette, un raccordement frontal pratique et une excellente compatibilité de conducteurs.
