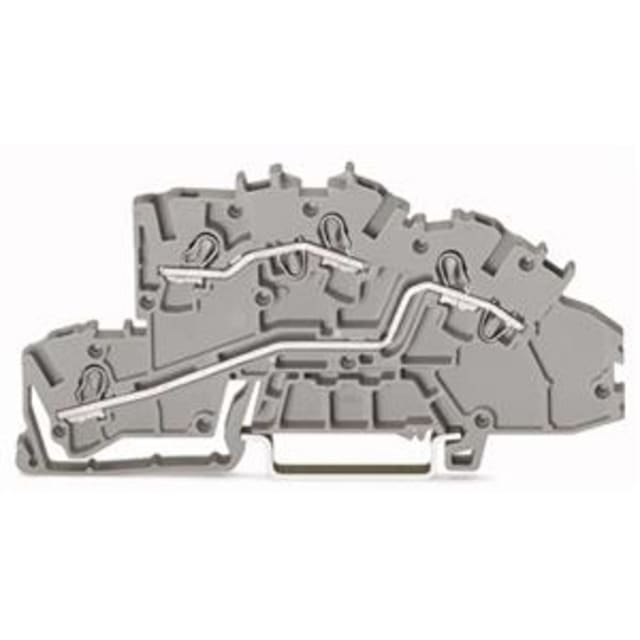

Borne à étages L/L 2,5 mm² Push-in CAGE CLAMP 2003-7642

Borne à étages 2,5 mm² pour câblage compact sur rail DIN

Cette borne à étages L/L TOPJOB S est conçue pour le raccordement et la distribution de deux potentiels dans un encombrement réduit. Son format étroit de 5,2 mm permet d’optimiser la place disponible dans les tableaux électriques tout en conservant une implantation claire et structurée. Le montage sur rail DIN 35 mm facilite son intégration dans les coffrets, armoires et ensembles de distribution où la densité de câblage doit rester maîtrisée.

Technologie Push-in CAGE CLAMP pour un raccordement rapide

Le système Push-in CAGE CLAMP convient particulièrement aux montages où la rapidité de raccordement et la régularité de mise en œuvre sont recherchées. Il permet une connexion directe des conducteurs adaptés, avec ouverture de manipulation pour simplifier les opérations de câblage, de reprise ou de maintenance. Cette configuration apporte un vrai confort sur chantier comme en atelier, notamment lorsque plusieurs bornes doivent être câblées avec précision dans un espace limité.

Configuration L/L à 2 potentiels pour circuits de distribution

Avec sa conception L/L et ses 2 potentiels, cette borne à étages répond aux besoins de répartition et d’organisation des conducteurs dans les tableaux de commande et de distribution. Elle est adaptée aux applications où il faut regrouper proprement plusieurs liaisons tout en gardant une lecture cohérente des circuits. Son architecture à étages aide à structurer le câblage verticalement, ce qui simplifie l’implantation dans les ensembles compacts.

Compatible avec plusieurs types de conducteurs jusqu’à 2,5 et 4 mm²

Cette borne accepte différents types de conducteurs selon leur construction : conducteurs monofilaire de 0,75 à 4 mm², conducteurs multifilaires de 0,25 à 2,5 mm² et conducteurs à brins fins sans gaine de 0,25 à 4 mm². Pour les conducteurs à brins fins avec gaine, la plage annoncée est de 0,75 à 2,5 mm². Cette polyvalence permet de l’utiliser dans de nombreuses configurations de câblage électrique, aussi bien pour des circuits de distribution que pour des liaisons internes de tableau.

Calibrée pour des applications jusqu’à 32 A et 400 V

Cette borne à ressort est prévue pour un courant de dimensionnement de 32 A et une tension de dimensionnement de 400 V. Elle convient ainsi aux installations nécessitant une borne de passage compacte capable de prendre en charge des sections courantes de câblage dans les tableaux électriques. Son positionnement est particulièrement pertinent lorsque l’on recherche une solution de raccordement ordonnée pour des conducteurs de 2,5 mm² dans des ensembles de protection et de distribution.

Format technique pensé pour l’intégration en coffret

Avec une hauteur de 96 mm, une profondeur de 42,3 mm et une largeur de seulement 5,2 mm, cette borne TOPJOB S s’intègre facilement dans les montages sur rail où chaque millimètre compte. Sa couleur grise favorise une identification sobre et homogène dans les rangées de bornes. La plaque de fermeture est nécessaire dans l’ensemble de montage, un point à prévoir pour finaliser proprement l’installation et assurer une présentation nette de la ligne de bornes.

Corps isolant thermoplastique et tenue en environnement technique

Le corps isolant en thermoplastique est conçu pour un usage en environnement de tableau, avec une température de service de -35 à 85 °C. La matière d’isolation est classée UL 94 V0, ce qui en fait une borne adaptée aux exigences habituelles de montage dans les équipements électriques. Ce positionnement technique en fait un choix pertinent pour les intégrateurs, tableautiers et installateurs qui recherchent une borne à étages compacte, lisible et bien adaptée aux contraintes de câblage sur rail DIN.
