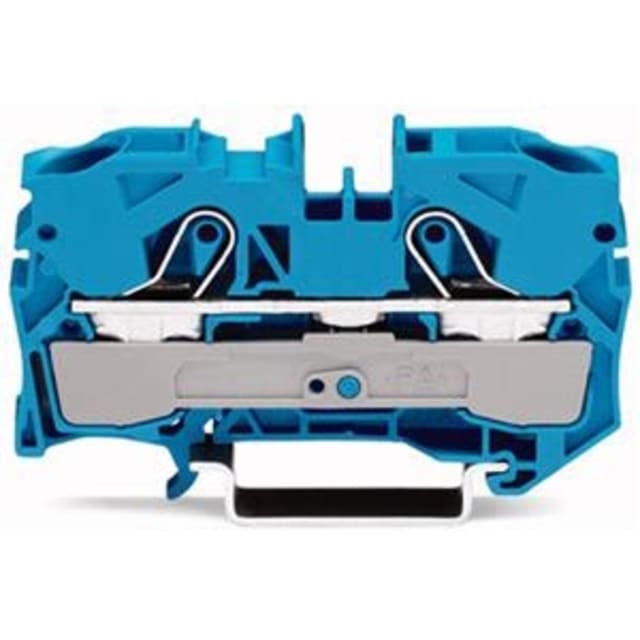

Borne de passage 2 conducteurs 10 mm² bleu 2010-1204

Borne de passage 2 conducteurs 10 mm² pour câblage sur rail DIN

Cette borne de passage bleue de la série TOPJOB S est conçue pour le raccordement de 2 conducteurs sur rail DIN 35 mm. Son format de 10 mm de large permet d’intégrer une section de raccordement élevée dans les tableaux électriques, armoires et coffrets de distribution, tout en conservant une implantation propre et lisible. La couleur bleue facilite l’identification des circuits concernés dans les ensembles de borniers.

Raccordement à ressort à cage pour un câblage rapide et net

Le double raccordement à ressort à cage de type Push-in CAGE CLAMP est adapté aux opérations de câblage qui demandent à la fois rapidité d’insertion et tenue mécanique régulière. Cette conception convient particulièrement aux interventions en atelier, à l’assemblage de tableaux et aux opérations de maintenance où la répétabilité du raccordement est importante. Le principe de connexion permet aussi de travailler sur des conducteurs de natures différentes sans changer de logique de montage.

Compatibilité avec plusieurs types et sections de conducteurs

Cette borne accepte une large plage de sections, ce qui la rend pratique pour les départs, renvois et répartitions nécessitant une borne de passage forte section. Elle peut recevoir des conducteurs monofilaires de 2,5 à 16 mm², des conducteurs multifilaires de 0,5 à 10 mm², des conducteurs souples sans gaine de 0,5 à 16 mm² et des conducteurs souples avec gaine de 2,5 à 10 mm². Cette polyvalence simplifie le choix du bornier lorsqu’un même tableau regroupe plusieurs technologies de câbles.

Capacité électrique adaptée aux circuits de puissance en armoire

Avec un courant nominal de 57 A et une tension de dimensionnement de 800 V, cette borne de passage 10 mm² répond aux besoins des montages exigeant une continuité électrique adaptée aux circuits de puissance et de distribution. Elle trouve naturellement sa place dans les ensembles où la section du conducteur, l’intensité admissible et la compacité doivent rester cohérents avec les contraintes d’un tableau électrique moderne.

Utilisation en tableaux électriques et applications techniques spécifiques

Cette borne est prévue pour des applications de passage sur un seul étage avec 2 points de connexion, ce qui convient aux liaisons simples, claires et faciles à repérer dans les rangées de borniers. Elle est également donnée pour des applications Ex e II et Ex i, ce qui en fait une solution pertinente lorsque le projet impose une sélection rigoureuse des composants de raccordement. Le marquage latéral et central aide à structurer le repérage dans les armoires où la lisibilité du câblage est essentielle.

Montage simple sur rail 35 mm avec encombrement maîtrisé

Prévue pour un montage sur rail DIN 35 x 15 ou 35 x 7,5, cette borne s’intègre facilement dans les configurations courantes de coffrets et d’armoires. Avec une largeur de 10 mm et une hauteur de 67,8 mm, elle offre un bon compromis entre capacité de raccordement et densité d’implantation. Son exécution mononiveau facilite l’alignement des bornes, l’organisation des repères et l’accès lors du câblage ou d’une modification ultérieure.

Corps isolant thermoplastique et tenue en température

Le corps isolant en thermoplastique est conçu pour les environnements de câblage technique où la stabilité de l’ensemble et la tenue aux conditions d’exploitation comptent dans la durée. La température de service indiquée jusqu’à 105 °C permet d’envisager son intégration dans des ensembles électriques soumis à des échauffements maîtrisés, notamment dans les tableaux compacts ou les armoires comportant des circuits fortement sollicités.
