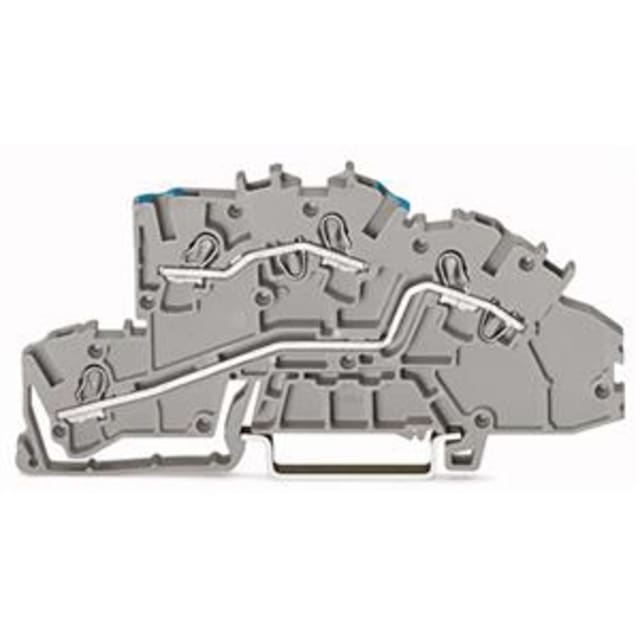

Borne à étages N/L 2,5 mm² Push-in 2003-7649

Borne à étages N/L 2,5 mm² Push-in pour tableaux électriques compacts

Cette borne à étages WAGO TOPJOB S est conçue pour le câblage clair et rationnel des tableaux électriques. Sa configuration N/L sur deux potentiels permet d’organiser distinctement les conducteurs de neutre et de phase dans un encombrement réduit. Avec seulement 5,2 mm de largeur, elle aide à densifier le montage sur rail DIN 35 mm tout en conservant une implantation lisible dans les coffrets et armoires.

Connexion Push-in CAGE CLAMP pratique pour un câblage rapide

Le raccordement à ressort à cage sur les deux niveaux facilite l’insertion des conducteurs et contribue à accélérer les opérations de câblage. L’ouverture de manipulation intégrée simplifie les interventions lors du montage, de la maintenance ou des modifications de circuit. Cette conception est particulièrement appréciée dans les tableaux de distribution où la rapidité d’exécution et la netteté du câblage font gagner un temps précieux.

Compatible avec plusieurs types de conducteurs en 2,5 mm²

Cette borne accepte les conducteurs monofilares de 0,75 à 4 mm², les conducteurs multifilaires de 0,25 à 2,5 mm², ainsi que les conducteurs à brins fins de 0,25 à 4 mm² sans gaine et de 0,75 à 2,5 mm² avec gaine. Cette plage de raccordement apporte de la souplesse au moment du câblage, que ce soit pour des départs de tableau, des circuits de commande ou des distributions internes nécessitant une section adaptée au calibre du circuit.

Calibrage électrique adapté aux circuits de distribution courants

Avec un courant nominal de 32 A et une tension assignée de 400 V, cette borne à ressort répond aux besoins de nombreux montages de distribution et de répartition en environnement tertiaire, résidentiel collectif ou industriel léger. Le repérage N/L permet une identification immédiate de la fonction de la borne dans le tableau, ce qui favorise une lecture plus rapide de l’installation et un câblage plus structuré.

Format étagé pour optimiser l’espace sur rail DIN

Son architecture à étages permet de regrouper deux potentiels dans un seul point de montage sans élargir inutilement la rangée de bornes. Avec une hauteur de 96 mm et une profondeur de 42,3 mm, elle s’intègre dans les ensembles de bornes pour tableaux électriques en recherchant un bon compromis entre compacité, accessibilité et séparation fonctionnelle des circuits. C’est une solution pertinente lorsque la place disponible dans le coffret est comptée.

Corps isolant thermoplastique pour environnements techniques exigeants

Le corps isolant en thermoplastique est associé à une tenue au feu UL 94 V0 et à une plage de température de service de -35 à 85 °C. Ces caractéristiques en font une borne adaptée aux environnements techniques où les composants doivent conserver leur aptitude au montage et à l’exploitation dans des conditions thermiques variées. Sa finition grise s’accorde facilement avec les autres éléments de repérage et de distribution du tableau.

Une borne WAGO TOPJOB S pensée pour un montage propre et évolutif

Cette borne à étages N/L 2,5 mm² trouve naturellement sa place dans les tableaux, protections et systèmes de distribution électrique recherchant un câblage ordonné, dense et facilement exploitable. La plaque de fermeture est nécessaire pour finaliser correctement l’assemblage de la rangée de bornes. Pour l’intégrateur comme pour l’électricien tableautier, ce modèle constitue un choix efficace pour construire des ensembles nets, cohérents et simples à faire évoluer.
