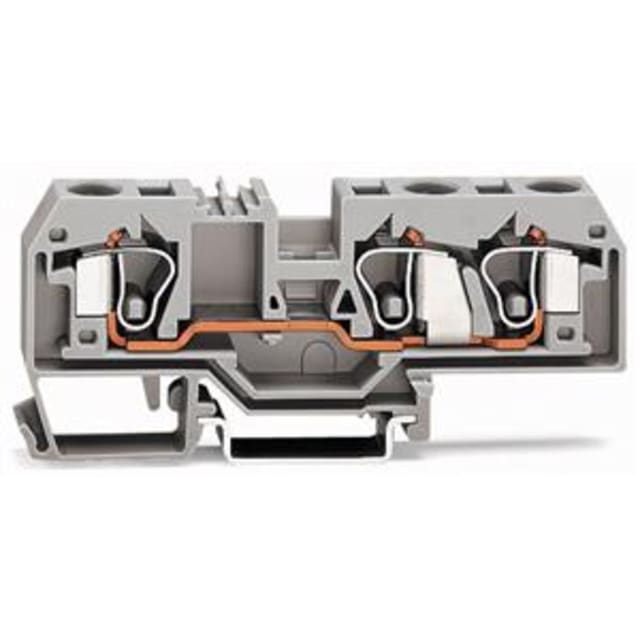

Borne de passage 3 conducteurs 10 mm² sur rail 284-681

Borne de passage 3 conducteurs 10 mm² pour rail DIN

Cette borne de passage 3 conducteurs WAGO série 284 est conçue pour la distribution et le transit de conducteurs dans les tableaux électriques. Son format sur rail DIN 35 mm permet une implantation nette et rationnelle dans les coffrets et armoires, avec un encombrement maîtrisé grâce à une largeur de 10 mm. Elle convient particulièrement aux montages où il faut regrouper proprement plusieurs conducteurs sur un même potentiel tout en gardant une excellente lisibilité dans le câblage.

Connexion à ressort à cage pour un câblage rapide et constant

Le raccordement à ressort à cage de type CAGE CLAMP facilite l’insertion des conducteurs et apporte un maintien mécanique adapté aux travaux de câblage en tableau. Cette technologie est appréciée pour la rapidité de mise en œuvre, la tenue du contact et le confort lors des opérations de montage ou de maintenance. La borne accepte des conducteurs monofilaire, multifilaire et à brins fins de 0,2 à 10 mm², ce qui lui donne une vraie polyvalence pour de nombreuses configurations de distribution.

Configuration 3 conducteurs utile pour la répartition et le passage

Avec ses 3 points de raccordement sur un seul étage, cette borne de passage est bien adaptée aux besoins de repiquage, de transit ou d’organisation de potentiels dans une rangée de bornes. Ce format permet de simplifier certaines architectures de câblage sans multiplier inutilement le nombre d’éléments sur le rail. Le marquage central améliore en plus l’identification des circuits et contribue à une lecture plus claire de l’ensemble en façade.

Capacité électrique adaptée aux installations de distribution

Cette borne est prévue pour une tension de dimensionnement de 800 V et un courant nominal de 57 A. Elle répond ainsi aux exigences de nombreux montages de distribution et d’interconnexion en environnement de tableau électrique. Sa capacité de raccordement jusqu’à 10 mm² permet de traiter des sections courantes en puissance ou en répartition, tout en conservant un produit compact et simple à intégrer dans une ligne de bornes.

Montage direct sur rail 35 x 15 et 35 x 7,5

La borne est conçue pour une pose sur rail DIN 35 mm, y compris les profils 35 x 15 et 35 x 7,5. Ce point est important pour sécuriser le choix du bon appareillage lors d’une création de tableau, d’une extension ou d’un remplacement à l’identique. Son gabarit de 97,5 mm de hauteur pour 10 mm de largeur favorise une implantation ordonnée dans les enveloppes où l’espace doit être optimisé sans compliquer l’accès au câblage.

Corps isolant thermoplastique et tenue en température

Le corps isolant en thermoplastique est prévu pour une température de service pouvant atteindre 105 °C. Cette caractéristique est intéressante pour les environnements électriques où la densité de composants et les conditions d’exploitation imposent de choisir des bornes compatibles avec des contraintes thermiques élevées. La finition grise s’intègre naturellement dans les repérages standards de tableaux et facilite une présentation homogène des ensembles de raccordement.

Un choix pertinent pour les tableaux et coffrets électriques

Cette borne de passage 10 mm² à 3 conducteurs trouve sa place dans les tableaux de distribution, armoires de commande, coffrets techniques et ensembles de raccordement nécessitant un câblage structuré. Elle convient lorsque l’on recherche une borne sur rail DIN compacte, capable de recevoir différentes natures de conducteurs et de simplifier les liaisons internes. Pour l’installateur comme pour le tableautier, elle aide à obtenir un câblage plus net, plus lisible et mieux organisé au quotidien.
