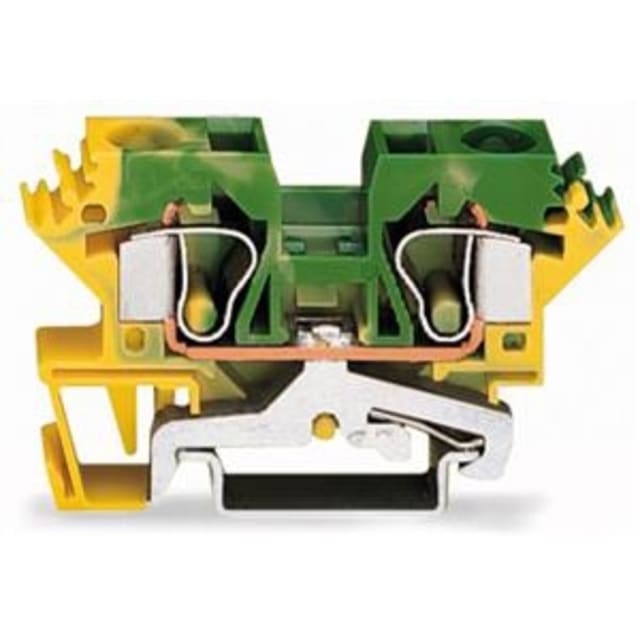

Borne de protection 2 conducteurs 10 mm² 284-607

Borne de protection 2 conducteurs 10 mm² pour raccordement de terre sur rail DIN

Cette borne de protection 2 conducteurs 10 mm² est conçue pour le raccordement des conducteurs de terre dans les tableaux électriques et ensembles de distribution. Son format pour rail DIN 35 mm permet une implantation nette et rationnelle dans l’armoire, tandis que son repérage vert/jaune facilite l’identification immédiate de la fonction de protection. Elle convient aux montages où l’on recherche une connexion de terre claire, compacte et pratique à intégrer.

Connexion à ressort à cage pour un câblage rapide et régulier

Le raccordement à ressort à cage sur les deux points de connexion simplifie la mise en œuvre et favorise un câblage homogène en atelier comme sur chantier. Cette technologie est adaptée aux interventions répétitives, aux tableaux précâblés et aux environnements où la rapidité d’exécution compte autant que la propreté du montage. La borne accepte des conducteurs monofilaire, multifilaire et à brins fins, avec ou sans gaine, de 0,2 à 10 mm², ce qui apporte une vraie souplesse dans le choix des sections à raccorder.

Format 2 conducteurs idéal pour une distribution de terre simple et compacte

Avec ses 2 points de raccordement sur un seul étage, cette borne répond efficacement aux besoins de dérivation ou de reprise de conducteur de protection sans multiplier inutilement l’encombrement sur le rail. Sa largeur de 10 mm permet de conserver une bonne densité de montage dans les coffrets et tableaux, tout en gardant une lecture claire de la rangée de bornes. C’est un choix pertinent pour les armoires où chaque millimètre compte sans sacrifier la lisibilité du câblage.

Compatible rail DIN 35 x 15 et 35 x 7,5 pour une intégration polyvalente

La borne est prévue pour un montage sur rail DIN 35 mm et s’intègre aussi bien sur rail 35 x 15 que sur rail 35 x 7,5. Cette compatibilité facilite le remplacement, l’extension d’une rangée existante ou la conception d’un nouveau tableau en conservant une implantation cohérente. Ses dimensions de 69 mm de hauteur et 33,5 mm de profondeur aident à maîtriser l’encombrement dans les coffrets techniques, même lorsque l’espace disponible est limité.

Repérage latéral pratique pour organiser les bornes dans le tableau

Cette borne de terre dispose de supports de marquage latéraux, un point particulièrement utile pour structurer le repérage dans les tableaux électriques. Dans les ensembles comportant plusieurs départs, ce détail améliore la lisibilité des circuits, le suivi de maintenance et la rapidité d’intervention. Pour les installateurs et câbleurs, cela permet de construire un bornier plus ordonné et plus simple à exploiter au quotidien.

Corps isolant thermoplastique et tenue en température jusqu’à 105 °C

Son corps isolant en thermoplastique et sa température de service admissible jusqu’à 105 °C en font une borne adaptée aux environnements électriques où la tenue des composants doit rester cohérente avec les contraintes d’échauffement du tableau. Cette caractéristique est particulièrement intéressante dans les armoires de distribution et de commande où la stabilité du matériel de raccordement participe à la bonne organisation de l’ensemble.

Solution adaptée aux tableaux, coffrets et borniers de protection

Grâce à sa fonction PEN indiquée et à sa conception dédiée à la protection, cette borne trouve naturellement sa place dans les borniers de terre, les tableaux électriques, les coffrets de distribution et les ensembles de raccordement industriels ou tertiaires. La présence d’une plaque de fermeture nécessaire est à prévoir pour finaliser correctement le montage du bornier. Ce modèle répond ainsi aux besoins des professionnels qui recherchent une borne de protection 2 conducteurs 10 mm² facile à intégrer dans une architecture de tableau propre et structurée.
