Borne de terre 2 conducteurs 2,5 mm² rail DIN 2002-1207

Borne de terre 2 conducteurs pour rail DIN en largeur compacte

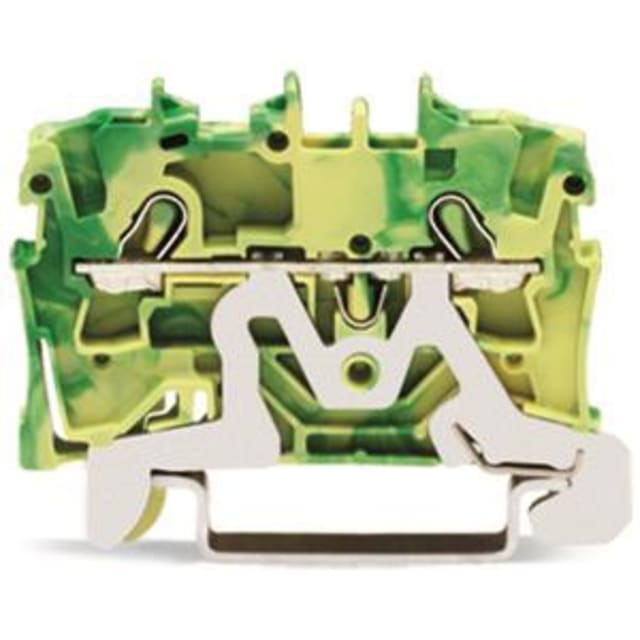

Cette borne de terre 2 conducteurs 2,5 mm² de la série TOPJOB S est conçue pour le raccordement de protection sur rail DIN 35 mm dans les tableaux électriques. Son format compact de 5,2 mm de large permet d’optimiser l’implantation tout en conservant une connexion de terre clairement identifiable grâce à son corps vert/jaune. Elle convient au câblage ordonné des coffrets, armoires et ensembles de distribution où la densité et la lisibilité du repérage sont essentielles.

Raccordement à ressort à cage pour un câblage rapide et net

Le raccordement à ressort à cage sur les deux points de connexion facilite l’insertion des conducteurs et contribue à un montage propre, régulier et adapté aux environnements de câblage exigeants. Cette technologie est particulièrement intéressante pour les opérations répétitives en atelier comme pour les interventions de maintenance, en limitant les manipulations et en favorisant une mise en œuvre homogène sur l’ensemble du bornier.

Adaptée à plusieurs types de conducteurs jusqu’à 2,5 mm²

Cette borne accepte différents types de conducteurs selon leur constitution, ce qui apporte de la souplesse au moment du câblage. Elle reçoit les conducteurs monofilares de 0,75 à 4 mm², les conducteurs multifilaires de 0,25 à 2,5 mm², les conducteurs à brins fins sans gaine de 0,25 à 4 mm² et les conducteurs à brins fins avec gaine de 0,75 à 2,5 mm². Cette plage de raccordement permet d’intégrer facilement la borne dans de nombreuses configurations de mise à la terre et de distribution en armoire.

Configuration 2 conducteurs sur 1 étage pour tableaux et coffrets

Avec son architecture à 1 étage et ses 2 points de raccordement, cette borne de terre répond aux besoins courants de répartition et de continuité des conducteurs de protection dans les tableaux électriques. Elle constitue une solution adaptée lorsque l’on recherche une borne simple, claire à repérer et facile à intégrer sur un rail DIN 35 x 15 ou 35 x 7,5. Le marquage latéral et central facilite également l’organisation du repérage dans les ensembles de borniers.

Conçue pour les applications de protection et les environnements techniques exigeants

Cette borne de protection est annoncée pour applications Ex e II et intègre une fonction PEN, ce qui la destine aux montages où la gestion des conducteurs de protection doit rester précise et cohérente avec l’organisation du tableau. Son corps isolant en thermoplastique et sa température de service jusqu’à 105 °C en font un composant adapté aux environnements techniques où la tenue aux contraintes d’exploitation fait partie des critères de choix.

Encombrement maîtrisé pour une implantation efficace sur rail DIN

Avec une largeur de 5,2 mm, une hauteur de 50,8 mm et une profondeur de 32,9 mm, cette borne se prête aux montages où chaque millimètre compte. Son faible encombrement aide à conserver un câblage accessible sans surcharger visuellement le tableau. Ce format est particulièrement apprécié pour les coffrets compacts, les armoires de commande et les ensembles de distribution nécessitant une implantation rationnelle des bornes de terre.

Un choix pertinent pour compléter un bornier de la série TOPJOB S

Cette borne de terre s’intègre naturellement dans un ensemble de bornes pour tableaux électriques de la gamme TOPJOB S. Elle permet de conserver une logique de montage cohérente dans le coffret, aussi bien sur le plan mécanique que sur celui du repérage. La plaque de fermeture étant nécessaire, il est recommandé de prévoir les accessoires compatibles au moment de la composition du bornier afin d’obtenir un ensemble complet, propre et prêt au montage.
