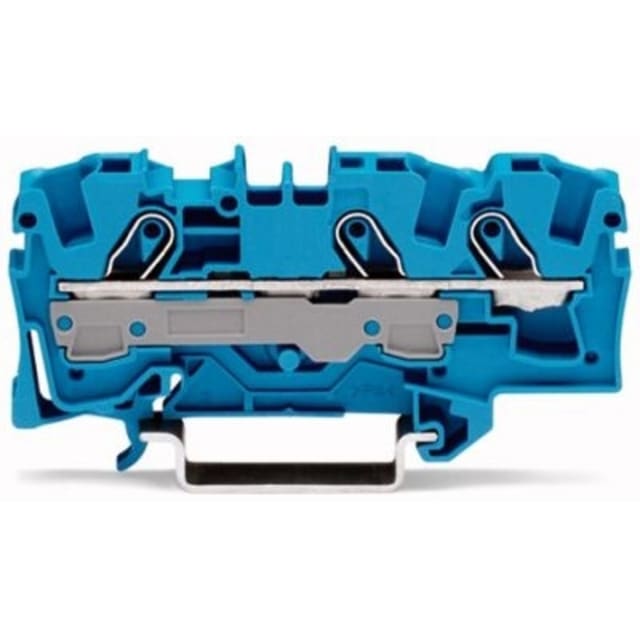

Bornier de passage bleu 3 conducteurs 6 mm² 2006-1304

Bornier de passage bleu 3 conducteurs 6 mm² pour tableau électrique

Ce bornier de passage bleu WAGO de la série TOPJOB S est conçu pour la distribution et le raccordement de trois conducteurs sur un seul niveau, avec une section nominale de 6 mm². Son format pour rail DIN 35 mm permet une intégration propre dans les tableaux électriques, armoires et coffrets de distribution. La couleur bleue facilite l’identification visuelle des circuits à repérer rapidement dans les ensembles de bornes.

Raccordement Push-in à ressort à cage pour un câblage rapide et net

Le raccordement à ressort à cage de type Push-in CAGE CLAMP convient particulièrement aux montages où la rapidité d’exécution, la tenue mécanique du conducteur et la compacité du câblage sont recherchées. Cette technologie simplifie l’insertion des conducteurs et contribue à obtenir un câblage régulier dans le tableau, y compris lorsque plusieurs départs doivent être regroupés sur une même borne de passage à 3 conducteurs.

Compatible avec plusieurs types et sections de conducteurs

Ce modèle accepte les conducteurs monofilares de 1 à 10 mm², les conducteurs multifilaires de 0,5 à 6 mm², les conducteurs à brins fins sans gaine de 0,5 à 10 mm² et les conducteurs à brins fins avec gaine de 1,5 à 6 mm². Cette plage de raccordement apporte une vraie souplesse sur chantier comme en atelier, notamment pour adapter le bornier à des circuits de commande, de distribution ou d’interconnexion nécessitant des sections différentes au sein d’un même ensemble.

Format compact pour tableaux et coffrets à encombrement maîtrisé

Avec une largeur de 7,5 mm et une hauteur de 73,3 mm, ce bornier de passage est pensé pour optimiser l’occupation sur rail sans sacrifier la lisibilité du câblage. Sa configuration à 3 points de raccordement sur un seul étage permet de concentrer les connexions dans un espace réduit, ce qui en fait une solution pertinente pour les tableaux denses, les extensions d’armoires ou les montages nécessitant une distribution ordonnée sur rail DIN 35 x 15 et 35 x 7,5.

Capacité électrique adaptée aux applications de distribution

Le bornier est donné pour un courant nominal de 41 A et une tension nominale de 800 V. Ces caractéristiques le destinent aux installations de raccordement et de passage où une borne compacte doit conserver une bonne capacité de transit. Pour le professionnel, cela signifie un composant adapté aux besoins de répartition et de continuité électrique dans les ensembles de protection et de distribution.

Utilisation possible en applications Ex e II et Ex i

Ce bornier TOPJOB S est indiqué pour des applications Ex e II et Ex i, ce qui en fait un choix pertinent dans les environnements techniques où la sélection des composants de raccordement doit tenir compte de contraintes spécifiques d’installation. Cette compatibilité élargit les usages possibles dans les armoires et ensembles de connexion nécessitant un bornier identifié pour ce type d’application.

Corps isolant thermoplastique et tenue en température

Son corps isolant en thermoplastique et sa température de service jusqu’à 105 °C permettent son intégration dans des environnements électriques où la stabilité dimensionnelle et la tenue thermique du composant sont recherchées. Ce point est particulièrement utile dans les coffrets et tableaux soumis à des échauffements liés à la densité d’appareillage ou à la proximité de circuits de puissance.

Repérage latéral et central pour une implantation plus lisible

Le bornier dispose d’un marquage latéral et central, un avantage concret pour organiser le repérage dans les tableaux électriques et faciliter les opérations de câblage, d’identification et de maintenance. Associé à sa conception 3 conducteurs et à sa couleur bleue, ce détail améliore la lecture de l’ensemble sur rail et contribue à une distribution plus claire dans les montages techniques exigeants.
