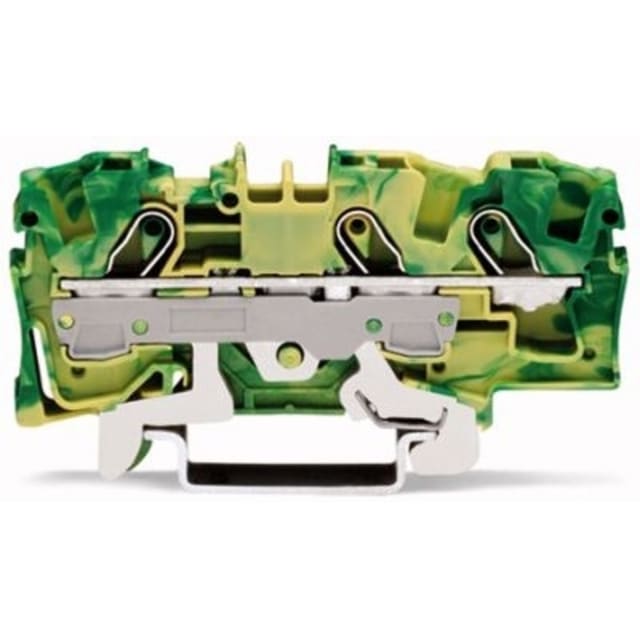

Bornier de terre vert-jaune 6 mm² pour rail DIN 2006-1307

Bornier de terre 6 mm² pour rail DIN en tableau électrique

Ce bornier de terre vert-jaune est conçu pour le raccordement des conducteurs de protection sur rail DIN 35 mm dans les tableaux électriques et ensembles de distribution. Sa conception en 3 conducteurs permet d’organiser proprement les liaisons de terre dans un encombrement réduit, avec une largeur de seulement 7,5 mm. Il convient particulièrement aux armoires où la densité de câblage impose une solution compacte, lisible et rapide à intégrer.

Connexion à ressort à cage pour un câblage rapide et régulier

Le raccordement par ressort à cage, présent sur les deux modes de connexion indiqués, facilite l’insertion des conducteurs tout en assurant un maintien constant. Ce principe est bien adapté aux opérations de câblage en série, de maintenance ou d’extension de tableau, car il permet de gagner du temps et d’obtenir un serrage homogène sans reprise fastidieuse. Pour l’installateur, c’est un vrai avantage sur les borniers de terre destinés à recevoir plusieurs départs de protection dans un espace limité.

Compatible avec plusieurs types de conducteurs

Ce bornier accepte une large plage de sections, ce qui le rend polyvalent pour de nombreux montages en coffret. Il peut recevoir du conducteur monofilaire de 1 à 10 mm², du multifilaire de 0,5 à 6 mm², ainsi que du fil souple sans gaine de 0,5 à 10 mm². Pour les conducteurs à brins fins avec gaine, la plage annoncée est de 1,5 à 6 mm². Cette souplesse de raccordement facilite l’adaptation aux contraintes réelles du chantier ou de l’atelier, sans multiplier les références de bornes.

Format 3 conducteurs pratique pour les répartitions de terre

Avec 1 étage et 3 points de connexion sur le même niveau, ce modèle répond efficacement aux besoins de distribution du conducteur de protection dans les tableaux électriques. Il permet de regrouper plusieurs liaisons de terre sur une borne unique, ce qui simplifie le repérage et limite l’encombrement sur le rail. Cette configuration est particulièrement utile pour le câblage d’équipements, de départs secondaires ou de sous-ensembles nécessitant une continuité de terre claire et structurée.

Montage sur rail DIN 35 mm et intégration en série TOPJOB S

Prévu pour un montage sur rail DIN 35 mm, ce bornier s’intègre facilement dans les architectures de tableaux utilisant ce standard. Son format s’inscrit dans la logique des borniers modulaires de la série TOPJOB S, recherchée pour la cohérence de montage en distribution électrique. Il trouve ainsi naturellement sa place à côté d’autres bornes de passage ou de fonction, pour constituer un ensemble de raccordement homogène, compact et simple à organiser dans le coffret.

Corps isolant thermoplastique et tenue en température élevée

Le corps isolant en thermoplastique est prévu pour une température de service pouvant atteindre 105 °C. Cette caractéristique est intéressante pour les environnements de tableau où l’échauffement interne doit être pris en compte, notamment en présence d’appareillages rapprochés ou de configurations de câblage denses. Le bornier convient ainsi aux montages techniques où la tenue des composants d’interconnexion fait partie des critères de sélection.

Dimensions adaptées aux implantations compactes

Avec une largeur de 7,5 mm, une hauteur de 73,3 mm et une profondeur de 32,9 mm, ce bornier de terre est pensé pour optimiser la place disponible sur le rail tout en conservant une bonne accessibilité au câblage. Son profil aide à maintenir un tableau ordonné, avec une séparation claire des conducteurs de protection. Une plaque de fermeture est nécessaire pour finaliser correctement l’ensemble en extrémité selon la configuration de montage retenue.

Un choix pertinent pour les bornes de terre en coffret et armoire

Ce bornier de terre vert-jaune 6 mm² répond aux besoins des professionnels recherchant une borne de protection compacte, à 3 conducteurs, pour rail DIN. Il convient aux tableaux électriques, coffrets de distribution, armoires de commande et ensembles de raccordement où la lisibilité du câblage de terre, la compacité et la compatibilité avec différents types de conducteurs sont essentielles. Son marquage vert-jaune permet une identification immédiate de la fonction de protection au sein de l’installation.
