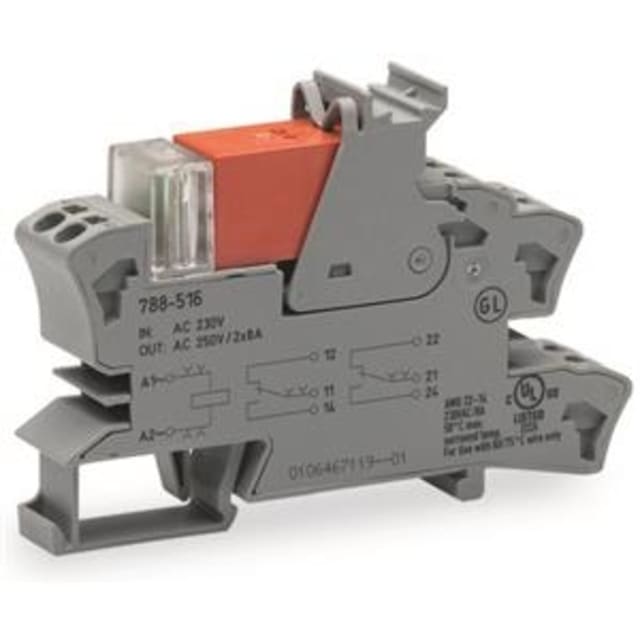

Module relais enfichable 2 RT 230 V avec voyant 788-516

Module relais enfichable 2 RT 230 V avec voyant pour interface industrielle compacte

Ce module relais enfichable 2 RT 230 V est conçu pour les fonctions d’interface et de commutation dans les armoires et équipements industriels. Son format étroit de 15 mm permet d’intégrer facilement une commande relais là où l’encombrement sur rail doit rester maîtrisé. Livré complet avec son socle, il constitue une solution pratique pour réaliser une séparation claire entre circuit de commande et circuit de puissance sur des automatismes, coffrets et tableaux techniques.

Commande en 230 V AC adaptée aux automatismes et signalisations

Alimenté en 230 V AC à 50 Hz comme à 60 Hz, ce module répond aux besoins courants des installations de commande en tension alternative. Son fonctionnement monostable convient aux applications où le relais doit changer d’état uniquement pendant la présence de la commande. Cette configuration est particulièrement adaptée aux circuits de pilotage, aux reports d’état, aux automatismes simples et aux interfaces entre organes de commande et charges commutées.

Deux contacts inverseurs pour une commutation souple des circuits

Avec ses 2 contacts RT, ce module relais offre une grande souplesse de câblage pour gérer plusieurs fonctions de commutation, de transfert de signal ou d’asservissement. Cette configuration permet d’exploiter un même relais pour basculer deux circuits ou pour combiner commande, signalisation et retour d’information. Son courant nominal de 8 A le destine aux usages de commutation courants en environnement industriel, dans le respect des caractéristiques du montage et de la charge pilotée.

Voyant LED rouge pour une lecture immédiate de l’état du relais

Le voyant LED intégré apporte une visualisation directe de l’état d’activation du module. Ce repérage visuel facilite les opérations de mise en service, de contrôle fonctionnel et de diagnostic en façade d’armoire. Dans les installations comportant plusieurs interfaces relais, cette indication d’état permet de gagner du temps lors des vérifications et d’identifier plus rapidement le circuit commandé sans intervention lourde sur le câblage.

Raccordement à ressort à cage pour un câblage net et efficace

Le raccordement électrique par ressort à cage simplifie l’insertion des conducteurs et contribue à obtenir un câblage propre dans les ensembles industriels. Ce principe est apprécié pour les travaux de montage répétitifs, les remplacements rapides et les interventions de maintenance. Le module accepte des conducteurs jusqu’à 2,50 mm², ce qui permet de répondre à de nombreuses configurations de câblage en interface de commande et en distribution de signaux.

Format étroit avec socle intégré pour optimiser la place dans le coffret

Grâce à sa largeur réduite de 15 mm et à son exécution complète avec socle, ce module relais s’intègre facilement dans les espaces techniques où chaque emplacement compte. Ses dimensions de 86 x 86 mm en hauteur et profondeur participent à une implantation ordonnée dans les armoires et coffrets. Cette conception favorise une organisation lisible des relais d’interface, tout en facilitant l’alignement de plusieurs modules sur une même zone de montage.

Conçu pour les environnements techniques protégés

Avec son indice de protection IP20, ce module est destiné à une intégration dans des enveloppes adaptées, comme les armoires, tableaux et coffrets électriques. Il répond ainsi aux besoins des installations industrielles nécessitant une interface relais compacte pour la commande et la commutation de circuits internes. Ses contacts à surface argentée et matériau nickel s’inscrivent dans une conception adaptée aux usages de relais d’interface en milieu technique.

Un choix pertinent pour les modules relais industriels de la série 788

Ce module relais industriel de la série 788 répond aux attentes des professionnels recherchant un relais enfichable 230 V AC avec 2 RT, voyant d’état et encombrement réduit. Il convient particulièrement pour les armoires de commande, les interfaces d’automatisme, les circuits de report et les montages où la lisibilité du câblage et la compacité de l’ensemble sont essentielles. C’est une solution bien adaptée aux besoins de commutation en matériel industriel et en appareillage d’interface.
