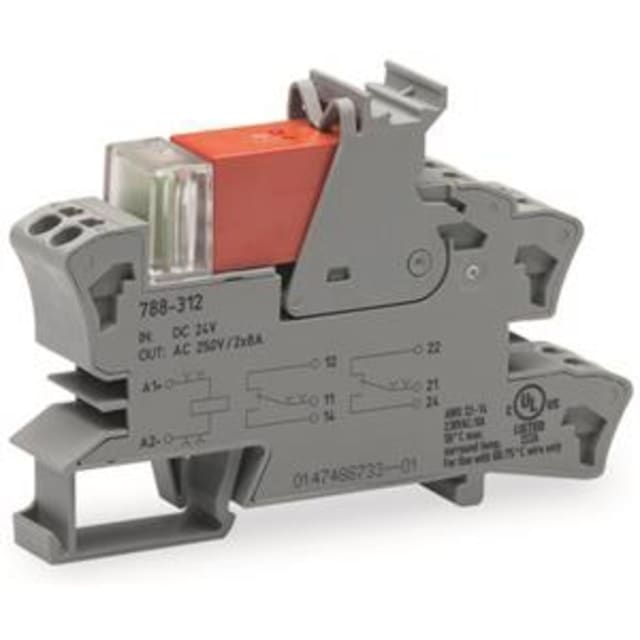

Module relais enfichable 2 RT 24 V avec voyant 788-312

Module relais enfichable 2 RT 24 V pour fonctions d’interface en armoire

Ce module relais enfichable 24 V est conçu pour assurer l’interface entre les circuits de commande et les circuits de puissance dans les équipements industriels. Sa configuration 2 RT permet de gérer deux contacts inverseurs au sein d’un format compact, pratique pour les automatismes, la commutation de signaux et le pilotage d’organes auxiliaires. Livré complet avec son socle, il s’intègre facilement dans une implantation sur rail avec une largeur réduite de 15 mm, ce qui aide à optimiser l’espace disponible dans l’armoire.

Commande en 24 V DC avec fonctionnement monostable polarisé

Alimenté en 24 V DC, ce module relais répond aux besoins courants des chaînes de commande basse tension. Son entraînement monostable convient aux applications où le relais doit revenir à son état initial dès la disparition du signal de commande. La polarisation du relais est à prendre en compte lors du câblage, ce qui en fait une solution adaptée aux montages industriels demandant une commande clairement définie et une lecture simple du comportement du relais dans le circuit.

Deux contacts inverseurs pour une commutation souple et lisible

Avec ses 2 contacts sous forme de commutateurs, ce module offre une bonne flexibilité de câblage pour répartir, reporter ou basculer des informations électriques. Cette architecture 2 RT est particulièrement utile lorsqu’il faut piloter simultanément deux circuits ou disposer d’un contact de report et d’un contact de commande dans un seul module. Le courant nominal de 8 A permet son utilisation sur de nombreux circuits de commande et de commutation dans les coffrets et tableaux industriels.

Voyant LED rouge pour visualisation immédiate de l’état

Le voyant LED intégré apporte un repérage instantané de l’état de commutation du relais. Cet affichage est utile pour le diagnostic rapide, les opérations de maintenance et la vérification visuelle lors de la mise en service. Dans une armoire comportant plusieurs interfaces, cette indication d’état simplifie le contrôle du bon enchaînement des ordres sans devoir intervenir directement sur le câblage ou multiplier les mesures.

Raccordement à ressort à cage pour un câblage net et efficace

Le raccordement électrique à ressort à cage facilite la connexion des conducteurs tout en conservant une implantation propre et rationnelle. Ce type de borne convient bien aux environnements de câblage répétitif et aux tableaux où la rapidité de pose et la bonne tenue des connexions sont recherchées. Le module accepte des conducteurs jusqu’à 2,5 mm², ce qui couvre une large part des besoins en circuits d’interface, de commande et de signalisation.

Format compact IP20 adapté aux montages denses

Avec ses dimensions de 15 mm de largeur pour 86 mm de hauteur et 86 mm de profondeur, ce module relais s’intègre dans les installations où chaque emplacement compte. Son indice de protection IP20 le destine à une installation à l’intérieur d’une enveloppe ou d’un coffret approprié. Ce format fin est particulièrement intéressant pour les rangées de relais industrielles, les automatismes compacts et les armoires techniques nécessitant une organisation claire des interfaces.

Contacts en argent-nickel pour les usages de commutation courants

Le relais utilise une surface de contact en argent avec matériau de contact nickel, une combinaison adaptée aux usages classiques de commutation en environnement industriel. Cette conception répond bien aux besoins des circuits de commande et d’interface qui exigent une commutation propre et régulière. Pour l’installateur ou le tableautier, cela permet de sélectionner un module cohérent avec des applications de pilotage d’équipements, de report d’état ou de séparation galvanique entre commande et charge.
