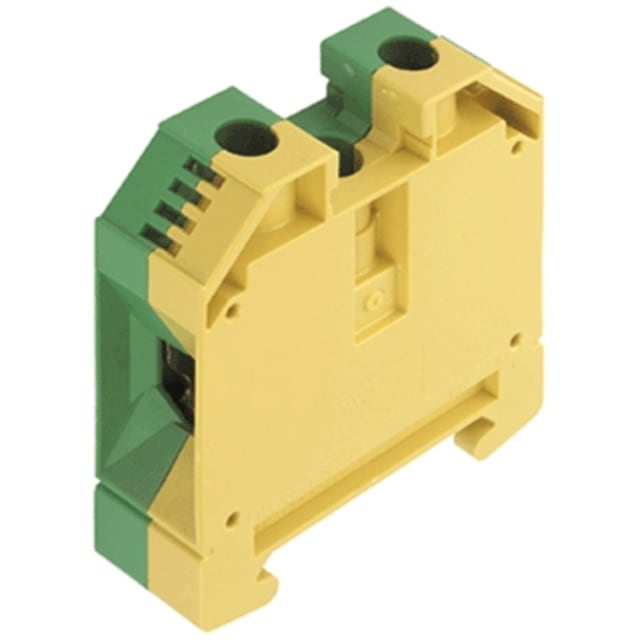

Borne de terre 35 mm² à vis vert jaune 1010500000

Borne de terre 35 mm² à vis pour tableaux électriques sur rail DIN

Cette borne de terre vert/jaune est conçue pour assurer le raccordement du conducteur de protection dans les tableaux électriques et ensembles de distribution. Son format pour rail DIN 35 mm facilite une intégration propre dans les armoires, coffrets et platines de câblage. Avec son raccordement à vis et sa capacité nominale de 35 mm², elle répond aux besoins des installations nécessitant un point de terre clairement identifié, stable et adapté aux sections de conducteurs importantes.

Raccordement à vis adapté aux sections courantes et fortes

Le système de connexion à vis convient aux conducteurs cuivre de 2,5 à 35 mm² en brins fins, avec ou sans embout, ainsi qu’aux conducteurs multibrins jusqu’à 35 mm² et monofils de 2,5 à 16 mm². Cette plage de raccordement permet de couvrir aussi bien les liaisons de protection en tableau que les départs de puissance nécessitant une mise à la terre nette et bien maintenue. La borne dispose de 2 points de connexion sur 1 étage, ce qui simplifie les liaisons de continuité de terre dans une rangée de bornes.

Repérage immédiat de la fonction terre dans l’armoire

Sa couleur vert/jaune permet d’identifier immédiatement la fonction de protection, ce qui améliore la lisibilité du câblage lors du montage, des contrôles et des opérations de maintenance. Dans un tableau électrique, ce repérage visuel limite les risques d’erreur de raccordement et aide à conserver une organisation cohérente entre les conducteurs de protection, les borniers de passage et les autres fonctions de distribution.

Montage simple sur rail DIN 35 mm avec encombrement maîtrisé

Prévue pour un montage sur rail DIN 35 mm, cette borne s’intègre facilement dans les architectures de coffrets modulaires et d’armoires industrielles. Ses dimensions de 16 mm de largeur, 56 mm de hauteur et 62,5 mm de profondeur permettent de l’insérer dans des implantations où la compacité et l’alignement des borniers sont importants. L’absence de plaque de fermeture nécessaire simplifie encore la mise en œuvre et le choix des accessoires.

Conçue pour les environnements techniques exigeants

Le corps isolant en thermoplastique est adapté à une température de service étendue de -60 à 130 °C, ce qui en fait une solution pertinente pour des environnements techniques soumis à des contraintes thermiques marquées. Cette borne utilise un matériau isolant de type Wemid avec comportement V-0, un point intéressant pour les intégrateurs et câbleurs recherchant une borne de terre à vis destinée à des ensembles électriques structurés et durables dans le temps.

Caractéristiques utiles pour le câblage de protection et la continuité PEN

Cette borne de terre est prévue avec fonction PE et fonction PEN. Elle est ainsi adaptée aux configurations où la continuité de protection doit être assurée avec une borne dédiée, clairement identifiable et compatible avec des sections significatives. Son architecture à 1 potentiel et 2 raccordements permet de créer un point de terre fonctionnel sans multiplier inutilement les composants sur le rail.

Un choix pertinent pour armoires, coffrets et distribution électrique

Cette borne à vis 35 mm² convient particulièrement aux applications de connexion et câblage dans les tableaux électriques, coffrets de distribution, armoires de commande et ensembles de protection. Elle répond bien aux besoins des professionnels qui recherchent une borne de terre sur rail DIN capable d’accepter des conducteurs de section élevée, tout en conservant une implantation lisible, un serrage classique à vis et un format cohérent avec les rangées de bornes de puissance.
