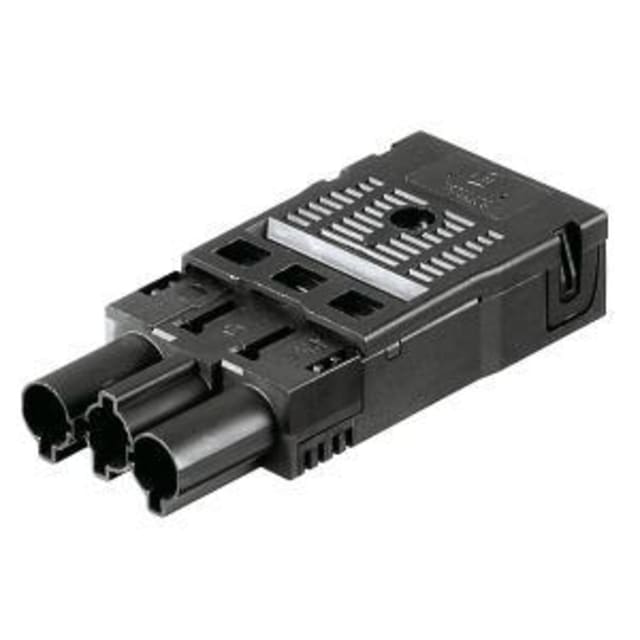

Connecteur mâle GST18i3 3 pôles 250V 20A 92.934.0053.1

Connecteur mâle GST18i3 3 pôles pour raccordement rapide d’alimentation

Ce connecteur mâle GST18i3 3 pôles est conçu pour les liaisons électriques enfichables en 250 V avec un courant nominal de 20 A. Son format fiche avec repérage L, N et PE permet de réaliser une connexion claire et directe sur les circuits d’alimentation nécessitant une solution compacte, démontable et propre en mise en œuvre. Il s’intègre naturellement dans les ensembles de connexion et de câblage où la rapidité d’assemblage et la bonne tenue du raccordement sont recherchées.

Raccordement à ressort à cage pour un câblage net et efficace

Le raccordement à ressort à cage facilite l’insertion des conducteurs et convient aussi bien aux fils fins qu’aux conducteurs monofilaires dans les plages prévues. Le connecteur accepte des sections de 0,5 à 1,5 mm² en fil fin et de 0,5 à 2,5 mm² en monofilaire, avec 2 raccordements par pôle. Cette configuration apporte de la souplesse au montage, notamment pour les installations préfabriquées, les extensions de circuits ou les connexions à organiser proprement dans des volumes réduits.

Configuration 3 pôles avec codage mécanique intégré

Sa conception 3 pôles avec désignation L, N, PE répond aux besoins des raccordements standards en alimentation secteur. Le codage mécanique intégré limite les risques d’erreur d’accouplement entre éléments non compatibles, ce qui aide à sécuriser l’identification des connexions lors du montage et de la maintenance. Le verrouillage intégré au connecteur renforce le maintien de l’ensemble une fois la liaison réalisée.

Maintien du câble et adaptation aux diamètres courants

Ce modèle est équipé d’une décharge de traction intégrée, utile pour préserver la stabilité mécanique du raccordement lorsque le câble est manipulé ou soumis à des efforts. Il est compatible avec des diamètres de câble de 7,8 à 10,3 mm, ce qui le rend adapté à de nombreuses configurations de câblage en installation enfichable. Cette association entre maintien du câble, verrouillage et raccordement à ressort contribue à obtenir une connexion plus propre et mieux tenue dans le temps d’usage.

Boîtier polyamide sans halogène et contacts étamés

Le boîtier en polyamide (PA) sans halogène répond aux attentes des environnements où le choix des matériaux compte dans la conception de l’installation. Les contacts en CuZn avec traitement de surface étamé favorisent une interface de connexion adaptée aux usages techniques de ce type de connecteur. L’ensemble est prévu pour une température constante maximale de 100 °C au niveau de la pièce de contact, avec une tension de choc assignée de 4 kV et un degré de pollution 2.

Format compact pour intégration dans les ensembles de câblage

Avec une longueur de 75 mm, une largeur de 32,5 mm et une hauteur de 15,5 mm, ce connecteur mâle GST18i3 conserve un encombrement maîtrisé pour l’intégration dans des faisceaux, connexions préparées ou montages nécessitant une solution discrète. Sa codification noire s’inscrit dans l’identification visuelle du connecteur et facilite le repérage au sein d’un ensemble de raccordement.

Usage conseillé en connexion et câblage d’installation

Ce connecteur est particulièrement adapté aux applications de connexion enfichable dans les domaines de l’installation, du raccordement et du précâblage. Son indice de protection IP20 le destine à un usage dans des environnements appropriés à ce niveau de protection. Pour l’acheteur professionnel comme pour l’installateur exigeant, il constitue une solution technique pertinente lorsqu’il faut combiner connecteur mâle 3 pôles, raccordement rapide, maintien mécanique du câble et compatibilité avec des sections de conducteurs courantes.
