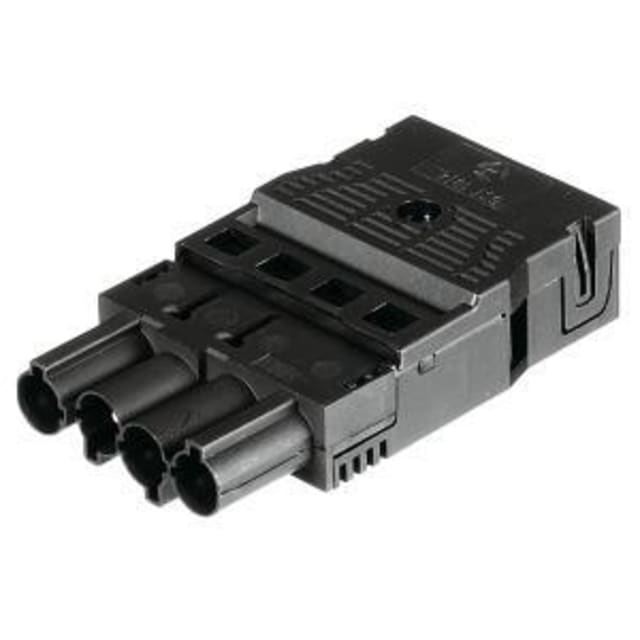

Connecteur mâle GST18i4 5 pôles 250V 16A 92.754.4053.1

Connecteur mâle 5 pôles pour raccordement d’installation enfichable

Ce connecteur mâle GST18i4 Wieland est conçu pour les installations électriques enfichables nécessitant une connexion propre, compacte et clairement repérée. Sa configuration 5 pôles permet d’assurer une liaison adaptée aux circuits intégrant plusieurs conducteurs, avec un repérage des pôles défini pour faciliter le câblage et limiter les erreurs lors du raccordement. Son format fiche en fait une solution pratique pour les ensembles pré-câblés, les liaisons de distribution et les montages techniques où la rapidité d’assemblage compte autant que la précision.

Raccordement à vis pour un montage net et maîtrisé

Le raccordement à vis permet une connexion directe et lisible des conducteurs, particulièrement appréciée lorsque l’on recherche un serrage contrôlé et une mise en œuvre méthodique. Le connecteur accepte des sections de conducteurs monofilaire et fil fin de 0,5 à 2,5 mm², ce qui le rend compatible avec de nombreuses configurations de câblage courantes. Il reçoit également des câbles de 8 à 12,5 mm de diamètre, un point important pour assurer une intégration cohérente dans une installation où la tenue mécanique du câble doit rester soignée.

Format 5 pôles avec codage mécanique pour éviter les inversions

Sa conception 5 pôles avec codage mécanique intégré aide à sécuriser l’assemblage en empêchant les accouplements inadaptés avec une autre configuration. Cette caractéristique est particulièrement utile dans les environnements de montage répétitif, les réseaux de connexion structurés ou les installations techniques où plusieurs connecteurs coexistent. La codification noire et le verrouillage intégré participent à une identification claire du connecteur et à une connexion stable une fois l’ensemble accouplé.

Tenue mécanique pensée pour le terrain

Le connecteur intègre une décharge de traction, un avantage concret pour préserver le raccordement lorsque le câble subit des efforts de manipulation ou de mise en place. Le verrouillage directement intégré au connecteur simplifie l’assemblage tout en maintenant l’accouplement en position. Ce type de conception convient bien aux installations où l’on attend un montage propre, compact et sans accessoire de maintien additionnel.

Caractéristiques électriques adaptées aux applications de distribution

Ce modèle est donné pour une tension de dimensionnement de 250 V et un courant nominal de 20 A. Il convient ainsi aux applications de connexion et de distribution qui demandent un connecteur compact capable d’accepter des charges usuelles d’installation. Sa tension de choc de mesure de 4 kV et son degré de pollution 2 apportent des éléments utiles pour les intégrateurs et installateurs qui doivent sélectionner un connecteur cohérent avec les contraintes électriques du montage.

Matériaux techniques pour environnements d’installation intérieure

Le boîtier en polyamide sans halogène répond aux attentes des installations techniques recherchant un composant propre à intégrer dans des ensembles de connexion modernes. Les contacts en CuZn avec surface étamée favorisent une bonne interface de connexion, tandis que la résistance à la température constante de la pièce de contact jusqu’à 100 °C apporte une marge d’utilisation intéressante dans les environnements où l’échauffement doit être pris en compte. L’indice de protection IP20 destine ce connecteur à un usage dans des zones protégées, à l’intérieur d’un ensemble ou d’une installation appropriée.

Encombrement pratique pour coffrets, luminaires et ensembles pré-câblés

Avec une longueur de 76,4 mm, une largeur de 47,75 mm et une hauteur de 15 mm, ce connecteur mâle GST18i4 conserve un format favorable à l’intégration dans les volumes techniques contraints. Il s’emploie facilement dans des ensembles de distribution, des raccordements de luminaires, des équipements pré-câblés ou des montages en coffret lorsque l’on recherche une connexion enfichable 5 pôles bien identifiée, simple à intégrer et adaptée à une organisation de câblage claire.
