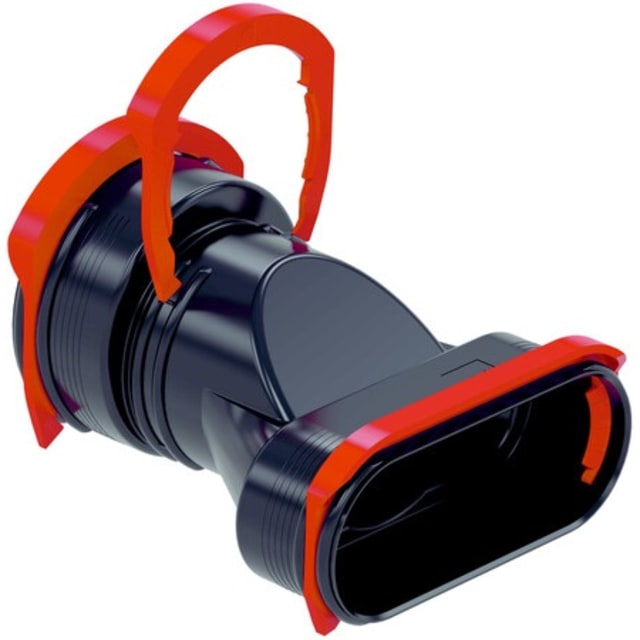

Transition droite DN90/75 vers flat 51 RLC 990322204

Transition droite pour relier un conduit plat flat 51 à un conduit rond DN90 ou DN75

Cette transition droite DN90/75 vers flat 51 est conçue pour assurer le passage entre un canal ovale plat et un conduit rond dans un réseau de ventilation. Elle s’intègre dans les installations de distribution d’air où l’on doit raccorder un conduit compact flat 51 à une liaison circulaire en DN90, avec possibilité d’adaptation vers DN75 selon la configuration du réseau. Ce type de raccord est particulièrement utile lorsque l’encombrement disponible impose l’emploi d’un conduit plat tout en conservant une continuité aéraulique propre vers une section ronde.

Format excentré en hauteur pour faciliter l’intégration en faux plafond, dalle ou réservation technique

Sa forme excentrée en hauteur permet de gérer plus facilement les contraintes de passage dans les zones techniques à faible hauteur. Avec une connexion ovale de 141 mm de large pour 52,5 mm de haut, cette transition favorise une implantation discrète dans les espaces restreints tout en assurant la jonction vers un conduit rond. Sa longueur totale de 167 mm offre un raccordement compact, adapté aux réseaux de ventilation résidentiels ou tertiaires recherchant une distribution d’air optimisée dans un volume limité.

Montage rapide par emboîtement avec maintien par clips

Le raccordement se fait par emboîtement, ce qui simplifie la mise en œuvre sur chantier et réduit les opérations de pose. Le produit est livré préassemblé avec joint, ce qui contribue à sécuriser l’assemblage dès l’installation. La présence de clips de verrouillage visibles sur le produit facilite le maintien de la connexion et répond aux besoins d’un montage propre, pratique et cohérent avec les systèmes de conduits techniques de ventilation nécessitant une pose rapide.

Étanchéité pensée pour un réseau de ventilation performant

Cette transition est donnée avec une classe d’étanchéité D, un niveau recherché pour limiter les pertes d’air sur les liaisons entre accessoires et conduits. Dans un réseau de ventilation, une bonne étanchéité du raccord participe à la maîtrise des débits, à la réduction des fuites parasites et à une circulation de l’air plus régulière. Le joint préassemblé va dans le même sens en apportant une solution prête à poser pour soigner le point de transition entre sections plates et rondes.

Corps en polyéthylène avec fabrication sans joint

Fabriquée en polyéthylène (PE), cette transition présente une paroi de 2,5 mm et une conception sans joint de fabrication. Ce choix de matériau convient bien aux accessoires de réseaux aérauliques intégrés dans les distributions d’air, en apportant un élément léger, stable et adapté aux environnements techniques courants. La finition gris et l’état non isolé correspondent à un usage d’accessoire de raccordement destiné à être intégré dans le réseau plutôt qu’à rester visible.

Compatible avec les configurations encastrées dans le béton

Le produit est indiqué comme encastrable dans le béton, ce qui en fait une solution intéressante pour les installations prévues en dalle ou dans des structures intégrées au bâti. Cette caractéristique permet d’anticiper les contraintes de chantier dès la phase de conception du réseau de ventilation. Pour les projets où les conduits plats sont privilégiés pour leur faible encombrement, cette transition aide à relier proprement les différentes sections du circuit sans multiplier les adaptations approximatives.

Dimensions utiles pour une sélection précise du bon accessoire

Pour sécuriser le choix avant commande, cette transition dispose de longueurs utiles de connexion de 42 mm de chaque côté, avec des longueurs de connexion de 41,5 mm côté canal ovale et 41 mm côté canal rond. Le diamètre nominal côté rond est de 90 mm et la connexion plate correspond à un format flat 51. Ces cotes sont importantes pour vérifier la compatibilité avec les conduits existants, préparer l’emboîtement et conserver une implantation cohérente dans le réseau de distribution d’air.

Un accessoire adapté aux réseaux de ventilation compacts et soignés

Cette transition droite DN90/75 vers flat 51 répond aux besoins des installations de ventilation qui combinent conduits plats et conduits ronds dans un espace réduit. Elle permet de créer une liaison technique nette, sans recours à des solutions improvisées, tout en facilitant la continuité du réseau. Pour la rénovation comme pour le neuf, elle constitue un élément pertinent dès lors qu’il faut raccorder un conduit de distribution d’air compact à une section circulaire avec une géométrie maîtrisée.
