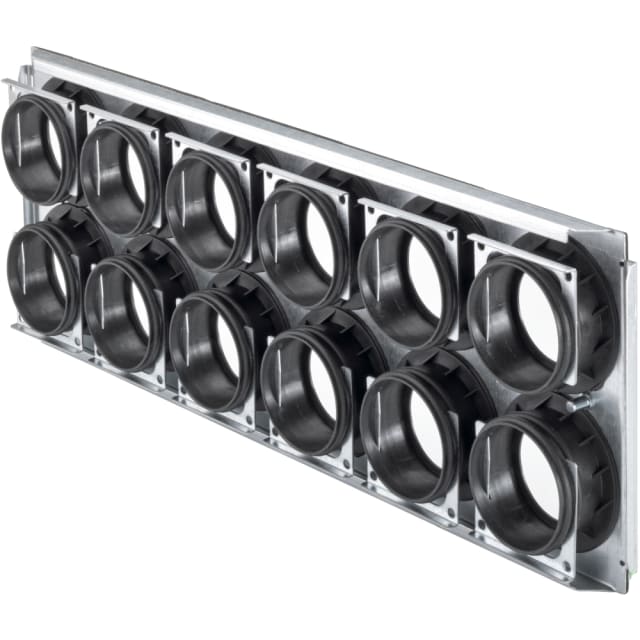

Plaque de montage pour 12 x CT90 990323632

Plaque de montage 12 x CT90 pour module de ventilation ComfoWell 625

Cette plaque de montage pour 12 x CT90 est conçue pour raccorder jusqu’à douze conduits ronds de 90 mm sur un ensemble de distribution d’air de type ComfoWell 625. Elle s’intègre dans une installation de ventilation double flux ou de distribution d’air centralisée lorsque l’objectif est de regrouper proprement plusieurs branches sur un point unique. Son format allongé et sa configuration en 12 dérivations permettent d’organiser un réseau aéraulique dense tout en gardant une implantation claire dans le volume technique.

Configuration 12 dérivations DN90 pour réseaux de ventilation résidentiels

Avec ses 12 piquages pour conduits de 90 mm, cette plaque répond aux besoins des installations comportant plusieurs départs d’insufflation et d’extraction. Elle convient aussi bien à la distribution d’air soufflé qu’à la reprise d’air, ce qui facilite la conception d’un réseau équilibré autour d’un caisson ou d’un module de ventilation compatible. Le diamètre des branches en 90 mm correspond aux réseaux semi-rigides couramment utilisés pour une distribution pièce par pièce, avec une gestion plus lisible des différents circuits.

Adaptée aux débits d’air jusqu’à 600 m³/h

Cette plaque de montage est prévue pour des applications de ventilation pouvant atteindre un volume d’air maximal de 600 m³/h. Ce niveau de débit la destine à des ensembles de distribution performants, notamment dans les installations centralisées où plusieurs lignes doivent être raccordées sur un seul module. Elle permet ainsi de structurer un réseau multi-branches sans multiplier les interfaces, ce qui simplifie la lecture du montage et le cheminement des gaines dans le local technique.

Montage propre avec raccordement par emboîtement

Les branches sont réalisées pour une connexion par extrémité à insérer, un principe de raccordement pratique pour la mise en place des conduits compatibles CT90. Cette conception favorise une implantation nette des gaines et une distribution ordonnée des départs. Le raccordement par le bas apporte une solution intéressante lorsque l’installation impose une arrivée des conduits depuis une dalle, une réservation ou une zone technique inférieure, notamment dans les configurations encastrées ou intégrées au gros œuvre.

Construction acier avec traitement de surface zingué sendzimir

Le corps de la plaque est en acier avec traitement de surface zingué sendzimir. Cette conception convient particulièrement aux accessoires de distribution d’air qui doivent conserver une bonne tenue mécanique dans le temps et une géométrie stable au montage. L’association d’une structure métallique et de jonctions pour conduites d’air permet d’obtenir un ensemble adapté aux contraintes d’un réseau aéraulique compact, avec une base rigide pour le positionnement des différents raccords.

Format compact pour intégration dans le volume technique

Avec une largeur de 641 mm, une hauteur de 230 mm et une longueur de 44 mm, cette plaque de montage présente un encombrement étudié pour s’intégrer dans un ensemble de distribution d’air sans alourdir l’installation. Son profil relativement plat facilite son implantation dans les espaces techniques où chaque centimètre compte. Elle peut être utilisée lorsque la recherche porte sur une distribution multi-voies bien structurée, sans recourir à des assemblages plus complexes ou plus encombrants.

Compatible avec une mise en œuvre incorporée dans le béton

Cette plaque peut être incorporée dans le béton, ce qui la rend adaptée aux projets où le réseau de ventilation est prévu dès la phase de construction. Cette caractéristique est particulièrement utile pour les installations avec conduits intégrés dans la dalle ou dans des réservations maçonnées, afin de préparer les raccordements en amont et de gagner en cohérence lors du second œuvre. Pour les chantiers neufs comme pour certaines rénovations lourdes, cela permet d’anticiper plus facilement la distribution d’air dès la conception du bâtiment.

Une solution dédiée à la distribution d’air en conduits ronds CT90

Cette plaque de montage 12 x CT90 répond à un besoin précis : regrouper et raccorder efficacement plusieurs conduits ronds sur un module de distribution d’air compatible. Elle convient aux installateurs et aux prescripteurs recherchant un accessoire spécifique pour organiser une ventilation centralisée avec plusieurs départs en 90 mm. Son usage est particulièrement pertinent dans les systèmes nécessitant une distribution propre, compacte et lisible, aussi bien en insufflation qu’en extraction.
