Module d’entrée KNX 8 voies pour centraliser les contacts et capteurs sur rail DIN

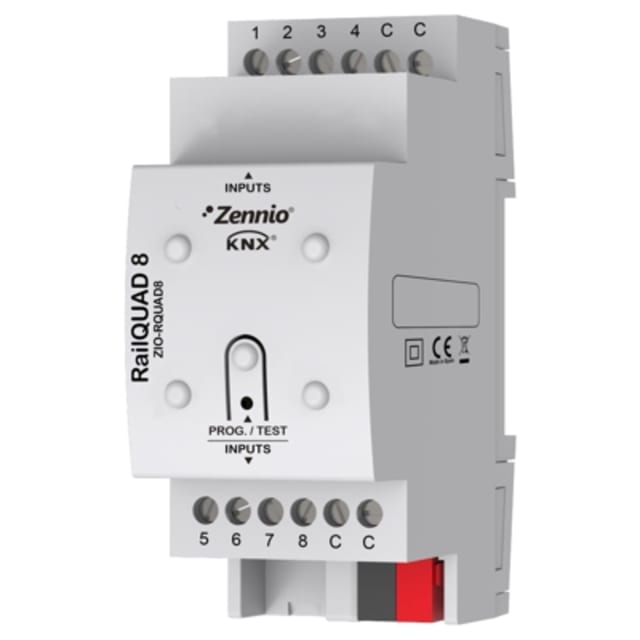

Le RailQuad8 est un module d’entrée analogique digitale KNX conçu pour regrouper sur tableau jusqu’à 8 entrées configurables. Installé sur rail DIN en largeur 2 modules, il permet d’intégrer proprement des boutons poussoirs, des contacts binaires, des sondes de température NTC ou des détecteurs de mouvement dans une architecture domotique KNX. Son format modulaire convient particulièrement aux coffrets résidentiels et tertiaires où l’on recherche une solution compacte pour remonter plusieurs informations terrain vers le bus.

8 entrées configurables selon les usages du chantier

Chaque entrée peut être paramétrée selon le besoin réel de l’installation. Le module accepte des commandes par contact sec pour les fonctions d’éclairage, de volets ou de scénarios, mais aussi des capteurs de température et des détecteurs de mouvement compatibles. Cette polyvalence simplifie le choix matériel sur les projets évolutifs, car un même module peut servir à la fois d’interface pour commandes murales, de remontée d’états techniques et de point de mesure thermique. Pour les boutons poussoirs, la gestion des appuis courts et longs apporte davantage de possibilités de commande sans multiplier les appareillages.

Gestion de température intégrée avec 8 thermostats

Le RailQuad8 intègre 8 fonctions de thermostat, ce qui permet d’exploiter les mesures de température pour des stratégies de chauffage et de refroidissement pièce par pièce. Il peut travailler avec des sondes raccordées directement aux entrées, mais aussi avec des températures mesurées provenant du bus KNX selon la configuration du projet. La résolution de mesure de 0,1 °C et la précision annoncée pour sonde NTC de ±0,5 °C à 25 °C en font une base pertinente pour les régulations fines. La plage de régulation de +5 à +45 °C permet une intégration souple dans les logiques de confort et d’économie d’énergie.

Adapté aux détecteurs de mouvement et aux fonctions de supervision

Ce module ne se limite pas à une simple lecture de contacts. Il peut également être utilisé avec des détecteurs de mouvement, avec 3 canaux de commutation disponibles par détecteur selon la configuration. Cela permet de dissocier plus facilement les automatismes, par exemple entre présence, éclairage et fonctions annexes. Une fonction de sécurité dédiée à la détection de sabotage sur contacts est également prévue, point utile dans les installations où la remontée d’anomalies ou l’intégrité des informations terrain doit être surveillée.

Montage tableau simple et raccordement pratique

Prévu pour un montage sur rail DIN, le module s’intègre facilement dans les coffrets domotiques et tableaux électriques. Le raccordement s’effectue via bornes à vis, avec une section de câble admissible de 0,5 à 2,5 mm², ce qui facilite le câblage en environnement de tableau. La connexion au bus KNX se fait par bornier TP1, sans alimentation externe supplémentaire. Pour les liaisons capteurs, la longueur maximale de câble de 30 mètres offre une marge confortable pour relier les points de commande ou de mesure répartis dans le bâtiment.

Format compact pour tableaux domotiques denses

Avec des dimensions de 67 x 90 x 35 mm et un poids de 58 g, le RailQuad8 trouve facilement sa place dans les armoires où l’espace est compté. Sa largeur réduite à 2 modules permet d’augmenter le nombre de fonctions intégrées sans surcharger le tableau. C’est un choix pertinent pour les installations KNX qui doivent rester lisibles, bien organisées et capables d’absorber plusieurs points d’entrée dans un encombrement limité.

Caractéristiques techniques utiles à l’exploitation

Le module fonctionne sur bus KNX avec une tension d’alimentation nominale de 29 V DC SELV, dans une plage de 21 à 31 V DC, pour une consommation de 6,9 mA. Il est prévu pour un usage intérieur avec indice de protection IP20. Sa plage de fonctionnement de 0 à +55 °C et ses conditions de stockage de -20 à +55 °C répondent aux contraintes habituelles d’un montage en tableau. Le temps de réponse maximal de 10 ms permet une prise en compte rapide des changements d’état, utile pour les commandes et les automatismes nécessitant une bonne réactivité.

Un module KNX pertinent pour chauffage, éclairage, scénarios et remontées d’informations

Le RailQuad8 s’adresse aux intégrations KNX recherchant une interface d’entrées modulaire, polyvalente et orientée fonctions terrain. Il permet de centraliser des commandes filaires, de remonter des états de contacts, d’intégrer des sondes de température et d’exploiter des détecteurs de mouvement au sein d’un seul module. Pour un tableau domotique, il constitue une solution efficace lorsqu’il faut combiner compacité, souplesse de paramétrage et multiplicité d’usages sans disperser les fonctions sur plusieurs références.
