Contacteur triphasé 32A 3P 1NO 1NC bobine 48V LC1D32E7

Contacteur triphasé 32A pour commande moteur en 400 V

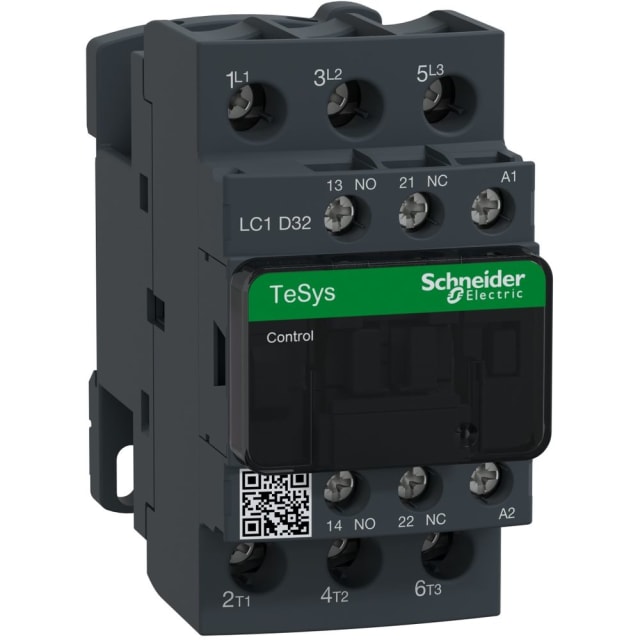

Le contacteur triphasé LC1D32E7 de la gamme TeSys Deca est conçu pour la commande de moteurs et de charges de puissance en environnement tertiaire, industriel et technique. Sa configuration 3 pôles à 3 contacts principaux normalement ouverts permet la commutation de circuits triphasés avec un courant d’emploi AC-3 de 32 A à 400 V, soit jusqu’à 15 kW. Il constitue un choix pertinent pour piloter un moteur, une pompe, un ventilateur, un compresseur ou d’autres équipements nécessitant une commutation électromécanique franche et adaptée aux démarrages moteur.

Bobine 48 V AC 50/60 Hz adaptée aux circuits de commande dédiés

Cette version intègre une bobine de commande 48 V en courant alternatif 50/60 Hz, pratique pour les armoires et coffrets utilisant une tension de commande séparée de la puissance. Cette configuration permet de sécuriser et d’organiser plus facilement le circuit de pilotage, tout en simplifiant l’intégration dans une logique de commande existante. Le produit n’est pas prévu pour une alimentation de bobine en courant continu, ce qui évite toute ambiguïté au moment du remplacement ou de la sélection de la bonne référence.

1 contact auxiliaire NO et 1 contact auxiliaire NC pour les fonctions de signalisation et d’interverrouillage

En plus de ses 3 contacts de puissance, ce contacteur dispose d’un contact auxiliaire NO et d’un contact auxiliaire NC intégrés. Cette combinaison est particulièrement utile pour réaliser un maintien de commande, un retour d’état, une signalisation de fonctionnement ou certaines logiques d’interverrouillage. L’intégration directe des auxiliaires permet de gagner de la place dans le tableau et de limiter l’ajout d’accessoires pour les schémas de commande les plus courants.

Pouvoir de commutation dimensionné pour usages AC-1, AC-3 et AC-4

Le LC1D32E7 couvre des besoins variés selon la nature de la charge. En AC-3, il est donné pour 32 A à 400 V avec une puissance de service de 15 kW, ce qui correspond aux applications moteur les plus fréquentes. En AC-1, son courant de service atteint 50 A à 400 V pour les charges faiblement inductives. Pour des sollicitations plus sévères de type AC-4, il admet 18 A à 400 V avec une puissance de 7,5 kW, ce qui aide à sélectionner un appareil cohérent lorsque les conditions de manœuvre sont plus exigeantes.

Raccordement à vis pour une installation nette et facile à maintenir

Le raccordement principal par bornes à vis convient aux installations où la tenue mécanique des conducteurs et la simplicité de maintenance sont recherchées. Ce type de connexion facilite le serrage, le contrôle périodique et le remplacement dans les tableaux électriques. Avec un format compact de 45 mm de large, 85 mm de haut et 92 mm de profondeur, ce contacteur s’intègre facilement dans de nombreux coffrets de commande et ensembles de distribution.

Format compact pour coffrets et tableaux de commande

Grâce à son encombrement maîtrisé, ce contacteur TeSys Deca répond bien aux contraintes d’optimisation de place dans les armoires électriques. Il trouve naturellement sa place dans les ensembles de démarrage moteur, les automatismes, les tableaux techniques et les coffrets de pilotage d’équipements. Son gabarit compact permet de conserver une implantation lisible des composants autour du contacteur, ce qui facilite le câblage, l’identification des circuits et les interventions ultérieures.

Une solution adaptée au remplacement d’un contacteur de même configuration

Pour un remplacement, il est essentiel de vérifier la correspondance entre le calibre, le nombre de pôles, les contacts auxiliaires et surtout la tension de bobine. Ce modèle associe 3 pôles de puissance, 1 NO + 1 NC auxiliaires et une bobine 48 V AC, avec un raccordement à vis. Cette combinaison en fait une référence particulièrement adaptée lorsque l’objectif est de retrouver une commande moteur triphasée 32 A avec auxiliaires intégrés, sans modifier l’architecture générale du câblage ni le comportement attendu du circuit de commande.
