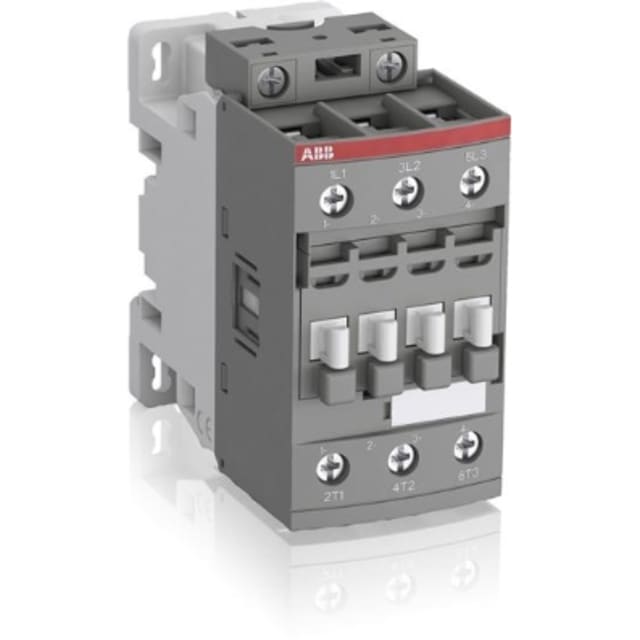

Contacteur triphasé AF 32A AC3 100-250V AC/DC 3P

Contacteur triphasé 3 pôles pour commande de moteurs jusqu’à 15 kW

Ce contacteur triphasé de la série AF est conçu pour la commande de charges moteur en catégorie AC-3 jusqu’à 32 A à 400 V, avec une puissance de service de 15 kW. Sa configuration 3 pôles avec 3 contacts principaux à fermeture convient parfaitement aux applications de démarrage et d’arrêt de moteurs triphasés, ainsi qu’aux ensembles de distribution et d’automatisme nécessitant une commutation nette et adaptée aux usages industriels et tertiaires.

Bobine de commande large plage 100 à 250 V AC/DC

Son grand atout réside dans sa bobine de commande universelle 100 à 250 V en AC comme en DC. Cette large plage de tension simplifie fortement le choix du matériel et limite les risques d’erreur lors du remplacement ou de l’intégration dans une armoire électrique. Elle permet aussi de mieux absorber les variations de tension de commande dans les installations où l’alimentation n’est pas strictement identique d’un équipement à l’autre.

Format compact pour intégration en coffret et armoire

Avec des dimensions de 45 mm de large, 86 mm de haut et 86 mm de profondeur, ce contacteur offre un encombrement maîtrisé pour les montages en coffret et les tableaux de distribution. Ce format compact facilite l’organisation interne de l’appareillage, tout en laissant une implantation propre des conducteurs de puissance et de commande. Il convient aux montages où l’optimisation de l’espace reste un critère important.

Raccordement à vis pour un câblage clair et maîtrisé

Le raccordement principal à vis permet une connexion simple et directe des conducteurs de puissance. Cette solution est particulièrement appréciée dans les armoires de commande, les départs moteurs et les ensembles de protection où l’on recherche un serrage maîtrisé et une maintenance pratique. La disposition en 3 pôles sans contact auxiliaire intégré convient aux montages qui nécessitent uniquement la fonction de commutation principale ou l’ajout d’auxiliaires selon l’architecture du circuit.

Adapté aux circuits de puissance jusqu’à 690 V

Ce modèle est prévu pour une tension d’alimentation du circuit principal pouvant aller jusqu’à 690 V en courant alternatif à 50 Hz comme à 60 Hz. Il répond ainsi aux besoins des installations de commande moteur et de distribution où une tenue en tension élevée est recherchée sur le circuit de puissance. Son calibre de 50 A en AC-1 à 400 V le rend également pertinent pour certaines charges non inductives ou faiblement inductives, en complément de son usage moteur en AC-3.

Une solution pertinente pour démarrage moteur, automatismes et tableaux électriques

Ce contacteur trouve naturellement sa place dans les tableaux électriques, armoires de commande, coffrets techniques, départs moteurs, circuits de ventilation, pompage, convoyage ou machines-outils. Grâce à sa bobine AC/DC à large plage et à son format compact, il constitue un choix pratique pour les professionnels qui souhaitent standardiser leur appareillage de commande tout en conservant un bon niveau de souplesse à l’installation.

Lecture simple des caractéristiques utiles avant achat

Ce contacteur triphasé réunit les éléments essentiels attendus sur ce type d’appareillage : 3 contacts principaux à fermeture, aucun contact auxiliaire intégré, intensité AC-3 de 32 A à 400 V, intensité AC-1 de 50 A, puissance moteur de 15 kW à 400 V, commande 100 à 250 V AC/DC et bornes à vis. Pour l’acheteur, cela permet d’identifier rapidement un contacteur de puissance dédié avant tout à la commande de moteur triphasé, avec une tension de commande particulièrement souple pour les environnements techniques variés.
