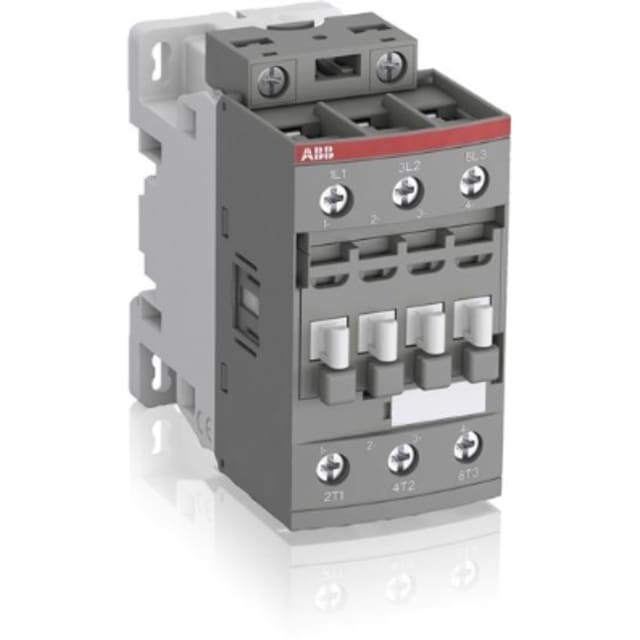

Contacteur tripolaire 26A AC3 100-250V AC/DC 1SBL237001R1300

Contacteur tripolaire 26A AC-3 pour commande de moteurs jusqu’à 11 kW

Ce contacteur tripolaire est conçu pour la commande de circuits de puissance et l’asservissement de moteurs en environnement électrique exigeant. Avec un courant assigné de 26 A en catégorie AC-3 à 400 V et une puissance de service de 11 kW à 400 V, il répond efficacement aux besoins de commutation des départs moteurs, ventilations, pompes, compresseurs et autres charges triphasées. En AC-1, il accepte jusqu’à 45 A à 400 V, ce qui le rend également pertinent pour certaines charges non inductives.

Bobine de commande large plage 100 à 250 V en AC/DC

Son principal avantage d’intégration réside dans sa bobine de commande à large plage 100 à 250 V, compatible aussi bien en courant alternatif 50/60 Hz qu’en courant continu. Cette polyvalence simplifie le choix du matériel, limite les risques d’erreur entre variantes de tension de commande et facilite les opérations de maintenance ou de standardisation d’armoires. C’est une solution particulièrement intéressante lorsque la tension de commande peut varier selon les équipements ou les architectures de câblage.

Configuration 3 pôles à 3 contacts de puissance normalement ouverts

Ce modèle dispose de 3 contacts principaux de fermeture et d’aucun contact principal d’ouverture, soit une configuration 3 pôles classique pour la commutation de lignes triphasées. Il ne comporte pas de contacts auxiliaires intégrés, ce qui convient aux montages où la fonction attendue est avant tout la commande de puissance. Cette architecture va à l’essentiel et permet d’intégrer le contacteur dans des ensembles de commande moteur ou des coffrets de distribution avec une lecture claire de la fonction assurée.

Raccordement à vis pour une connexion nette et maîtrisée

Le raccordement principal à vis permet une connexion franche des conducteurs, adaptée aux pratiques courantes de câblage en tableau et en armoire. Ce type de connexion est apprécié pour le maintien mécanique des fils et pour la précision du serrage lors de l’installation. Il convient particulièrement aux applications où l’on recherche une implantation propre, un repérage simple des départs et une intervention technique structurée lors de la mise en service ou des opérations de maintenance.

Format compact pour intégration en coffret et armoire électrique

Avec des dimensions de 45 mm de largeur, 86 mm de hauteur et 86 mm de profondeur, ce contacteur offre un encombrement compact au regard de son calibre. Ce format facilite son intégration dans de nombreux ensembles électriques, notamment lorsque l’espace disponible doit être optimisé sans renoncer à une capacité de commutation adaptée aux usages moteur courants. Son gabarit en fait un choix pertinent pour les montages où la densité d’équipement et la lisibilité du câblage doivent rester équilibrées.

Adapté aux circuits de puissance jusqu’à 690 V

Le contacteur est prévu pour des tensions d’alimentation en courant alternatif jusqu’à 690 V à 50 Hz comme à 60 Hz sur le circuit de puissance. Cette plage d’utilisation permet de l’employer dans de nombreux schémas de commande et de distribution nécessitant une coupure par contacteur sur réseau triphasé. Pour l’installateur comme pour l’intégrateur, cela apporte une base technique cohérente pour piloter des charges de puissance dans des ensembles électriques dimensionnés avec rigueur.

Un choix pertinent pour la commande moteur et les automatismes de puissance

Ce contacteur trouve naturellement sa place dans les applications de commande de moteurs triphasés, d’automatismes industriels, d’équipements techniques du bâtiment et de coffrets de puissance. Sa combinaison entre calibre 26 A AC-3, bobine universelle AC/DC 100 à 250 V et format compact permet de répondre à des besoins concrets de commande, tout en simplifiant le choix du composant dans les projets neufs comme en remplacement. Il s’adresse aux professionnels recherchant un contacteur de puissance clair à sélectionner, simple à intégrer et directement adapté aux usages moteurs courants.
