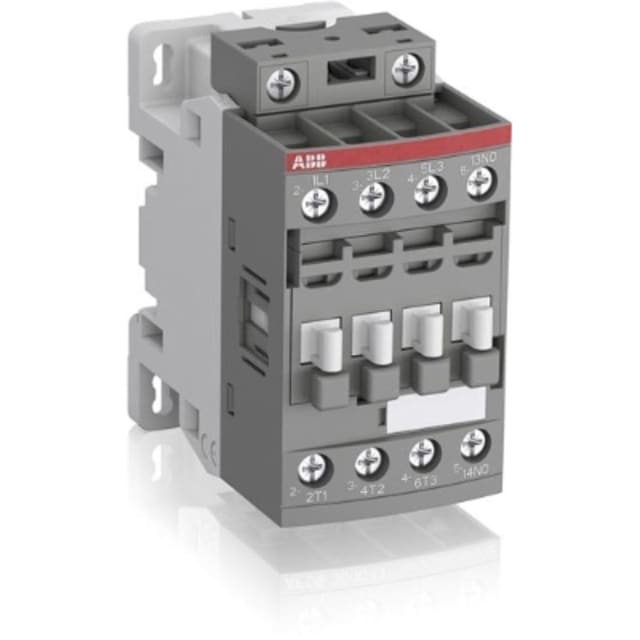

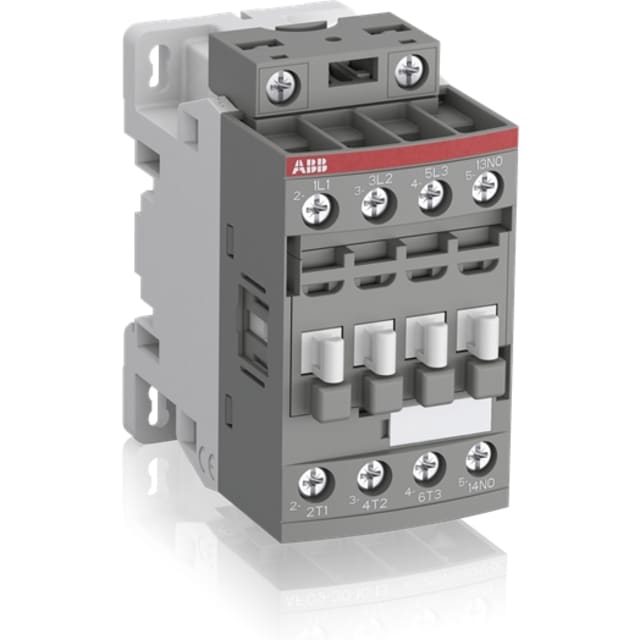

Contacteur triphasé 9A 3P 1NO 100-250V 1SBL137001R1310

Contacteur triphasé 9A pour commande de moteurs et circuits de puissance

Ce contacteur triphasé 9A 3P 1NO de la série ABB AF est conçu pour la commande de moteurs et la commutation de circuits de puissance en environnement électrique exigeant. Sa configuration à 3 pôles principaux normalement ouverts permet de piloter des charges triphasées jusqu’à 9 A en AC-3 à 400 V, avec une puissance moteur de 4 kW. Il convient également aux circuits de puissance jusqu’à 25 A en AC-1, ce qui en fait une solution adaptée aussi bien aux applications moteur qu’aux charges non inductives.

Bobine large plage 100 à 250 V AC/DC pour une intégration plus souple

L’un des points forts de ce contacteur ABB AF09 est sa bobine de commande large plage 100 à 250 V en courant alternatif ou continu. Cette polyvalence simplifie le choix du produit lors de la conception ou du remplacement d’un appareil dans une armoire électrique, en limitant les contraintes liées à la tension de commande. En pratique, cela facilite l’intégration dans des schémas de commande variés sans multiplier les références.

Contact auxiliaire 1NO intégré pour les fonctions de commande

Le contact auxiliaire 1NO intégré permet d’ajouter facilement une fonction de report d’état, d’auto-maintien ou de commande associée sans devoir recourir immédiatement à un bloc auxiliaire supplémentaire. Pour l’électricien, l’intégrateur ou le tableautier, cela représente un vrai gain de compacité et de simplicité de câblage dans les circuits de commande standards.

Technologie AF avec protection intégrée contre les surtensions

La série AF est appréciée pour sa bobine électronique à large plage et sa protection intégrée contre les surtensions. Cet atout contribue à limiter l’ajout d’accessoires externes de protection de bobine dans de nombreuses configurations. Le contacteur est ainsi particulièrement intéressant dans les armoires de commande où l’on recherche une architecture propre, rationnelle et facile à maintenir, tout en conservant une alimentation de commande souple en 50/60 Hz ou en courant continu.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal par bornes à vis répond aux attentes des professionnels recherchant un serrage franc et un câblage lisible dans les tableaux électriques. Ce type de connexion est particulièrement adapté aux installations fixes, aux armoires industrielles et aux ensembles de distribution nécessitant une mise en œuvre précise. Le format de l’appareil, avec une largeur de 45 mm, une hauteur de 86 mm et une profondeur de 77 mm, facilite son intégration dans les ensembles de commande compacts.

Format 3 pôles adapté aux usages en appareillage de commande

Avec ses 3 contacts principaux de fermeture et l’absence de contact principal d’ouverture, ce contacteur répond à la logique classique de commande de départ moteur ou de coupure de ligne triphasée. Il trouve naturellement sa place dans les tableaux, coffrets et ensembles de protection et distribution électrique où l’on attend une commutation nette d’une charge triphasée, avec un auxiliaire disponible pour le circuit de pilotage.

Un choix pertinent pour maintenance, remplacement et réalisation d’armoires

Ce contacteur triphasé 9A 3P 1NO 100-250V constitue un bon choix pour la maintenance d’installations existantes, le remplacement d’un contacteur de même configuration ou l’équipement d’une nouvelle armoire. Sa compatibilité avec des tensions de commande étendues, sa capacité de commutation moteur jusqu’à 4 kW et sa présence d’un contact auxiliaire intégré en font un appareil particulièrement pratique pour les montages de commande courants en environnement tertiaire et industriel.
