Interrupteur différentiel F204 AC 125A 300mA 4P

Interrupteur différentiel tétrapolaire pour protection des circuits triphasés

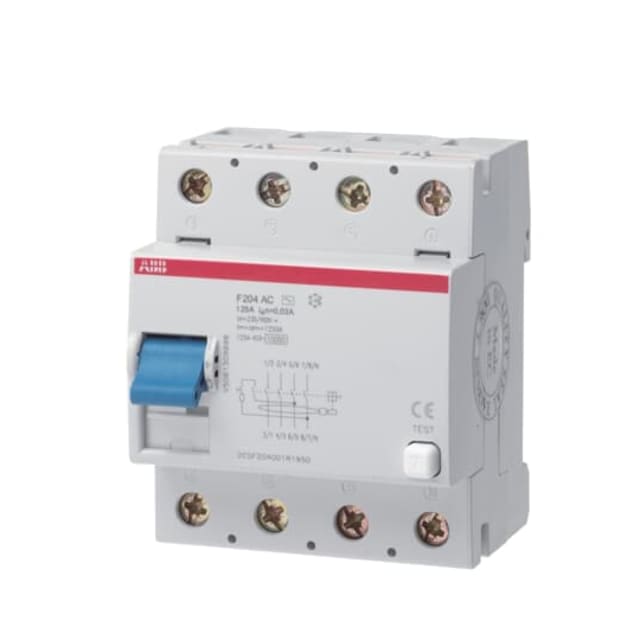

L’interrupteur différentiel F204 AC 125A 300mA 4P est conçu pour la protection des installations électriques contre les défauts d’isolement à la terre sur réseaux 4 pôles. Avec son calibre de 125 A et sa configuration tétrapolaire, il convient aux tableaux de distribution alimentant des circuits triphasés avec neutre. Sa sensibilité de 300 mA répond aux besoins de protection différentielle des installations, en particulier dans les applications où l’on recherche une coupure sur courant de fuite tout en conservant un appareil adapté à des intensités élevées.

Type AC : détection des défauts différentiels en courant alternatif sinusoïdal

Ce modèle est de type AC, ce qui signifie qu’il détecte les courants différentiels alternatifs sinusoïdaux. Il est adapté aux usages correspondant à ce type de défaut et s’intègre dans une logique de protection claire pour les circuits compatibles. Son courant de défaut assigné de 300 mA en fait une solution pertinente pour la protection générale d’installation ou de départs spécifiques, selon l’architecture du tableau et les exigences du projet.

Format 4 modules sur rail DIN pour intégration en coffret

Grâce à son montage sur barre DIN et à sa largeur de 4 unités de division, cet interrupteur différentiel s’intègre facilement dans les coffrets et armoires électriques. Son encombrement maîtrisé, avec une profondeur totale de 69 mm, facilite l’implantation dans les tableaux où l’optimisation de l’espace est importante. Cette conception permet une installation propre et cohérente avec les appareillages modulaires de distribution et de protection.

Caractéristiques électriques adaptées aux tableaux de puissance

Ce dispositif fonctionne sous tension de dimensionnement 400 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Il est prévu pour une fréquence de 50/60 Hz, ce qui le rend compatible avec de nombreuses configurations de distribution basse tension. Son courant nominal de 125 A le destine aux installations nécessitant un appareil différentiel capable d’accompagner des charges importantes tout en assurant la surveillance des défauts à la terre.

Connexion pratique et exploitation sécurisée

Le raccordement accepte des conducteurs monofilares jusqu’à 35 mm² et des conducteurs multifilaires jusqu’à 25 mm², ce qui apporte de la souplesse au moment du câblage en tableau. L’appareil dispose également d’un dispositif de verrouillage, utile pour sécuriser l’exploitation et limiter les manoeuvres non souhaitées lors des opérations de maintenance ou de consignation. La présence de possibilités d’ajout de dispositifs supplémentaires permet aussi d’envisager une intégration plus complète selon les besoins du tableau.

Protection modulaire pensée pour l’environnement du tableau électrique

Avec un indice de protection IP2X, cet interrupteur différentiel est adapté à son usage dans un ensemble modulaire correctement intégré. Il est conçu pour fonctionner dans une plage de température ambiante de -25 à 40 °C et dans un environnement de degré de pollution 2, ce qui correspond aux conditions courantes d’installation en tableau électrique. Sa résistance au courant de choc de 0,25 kA et son pouvoir de tenue en service Icw de 1 kA complètent son profil technique pour une utilisation en distribution modulaire.

Un choix cohérent pour la protection différentielle en série F200

Issu de la série F200, cet interrupteur différentiel 4P 125A 300mA constitue une réponse précise pour les installations qui demandent un appareillage différentiel modulaire de fort calibre, au format compact et lisible. Il convient particulièrement aux intégrateurs, installateurs et mainteneurs recherchant un appareil clairement dimensionné pour la protection différentielle de lignes ou de tableaux triphasés, avec des caractéristiques techniques nettes et directement exploitables lors du choix du matériel.
