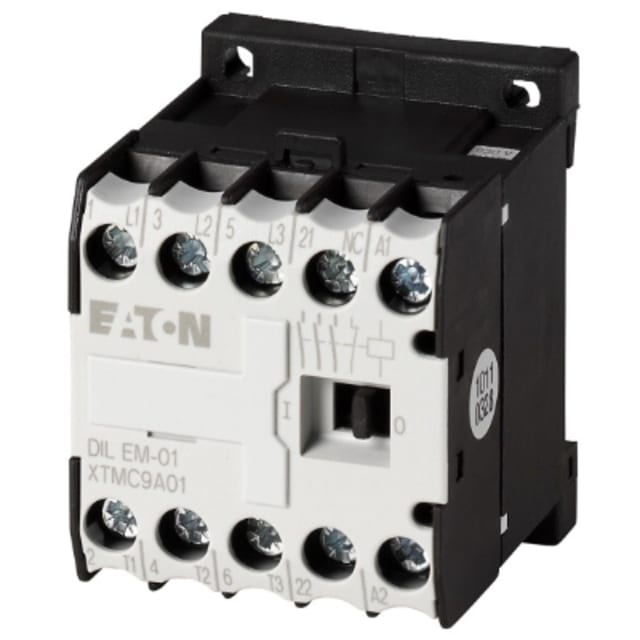

Contacteur de puissance 4kW 24VDC 3P+1NO 010343

Contacteur de puissance 4 kW pour commande en 24 V DC

Ce contacteur de puissance 3 pôles avec 1 contact auxiliaire à ouverture est conçu pour la commande de circuits moteurs et de charges de puissance dans les installations électriques de commande. Sa bobine en 24 V DC permet une intégration adaptée aux architectures pilotées en courant continu, notamment dans les armoires de commande, automatismes et ensembles de distribution nécessitant une commande basse tension bien identifiée.

Configuration 3P + 1 contact auxiliaire à ouverture

Le produit dispose de 3 contacts principaux à fermeture pour la commutation de la puissance, complétés par 1 contact auxiliaire à ouverture. Cette configuration est particulièrement utile lorsque l’installation demande à la fois l’alimentation d’une charge triphasée et un retour d’état ou une fonction de coupure auxiliaire dans la chaîne de commande. Elle répond aux besoins courants en pilotage de moteurs, interverrouillage et signalisation dans les tableaux électriques.

Calibré pour les applications moteurs jusqu’à 4 kW en AC-3

Ce modèle est donné pour une puissance de service de 4 kW à 400 V en catégorie AC-3, avec un courant assigné de 9 A dans cette même catégorie. Il convient donc aux applications de démarrage et d’arrêt de moteurs asynchrones dans un cadre d’exploitation standard. Pour les usages plus sévères, la puissance de dimensionnement en AC-4 est indiquée à 3 kW, ce qui permet de mieux cibler son emploi selon le niveau de sollicitation attendu sur l’installation.

Commande en courant continu pour circuits d’automatisme

Avec une tension de commande strictement prévue en 24 V DC, ce contacteur s’intègre facilement dans les environnements utilisant automates, relais, cartes de commande ou alimentations stabilisées en courant continu. Ce choix de bobine simplifie la cohérence des circuits de pilotage et permet d’éviter les confusions avec les variantes à commande alternative. C’est un point essentiel pour sécuriser le choix du bon appareillage lors d’un remplacement ou d’une création d’armoire.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour les montages nécessitant un serrage franc et une connexion lisible dans le temps. Ce type de connexion facilite l’intégration dans de nombreux tableaux de distribution et ensembles de commande, tout en restant adapté aux habitudes de câblage des électriciens et tableautiers sur les circuits de puissance comme sur les départs moteurs.

Format compact pour intégration en coffret

Grâce à ses dimensions compactes de 45 mm de large, 58 mm de haut et 54 mm de profondeur, ce contacteur trouve facilement sa place dans les coffrets et armoires où l’optimisation de l’encombrement est importante. Son gabarit réduit permet de conserver une implantation propre, même lorsque plusieurs organes de commande, protections ou auxiliaires doivent cohabiter dans un espace limité.

Un choix pertinent pour tableaux de commande et distribution électrique

Ce contacteur de puissance est adapté aux montages de commande moteur, aux départs de petites machines, aux équipements techniques et aux ensembles de pilotage intégrés dans les tableaux électriques. Sa combinaison 3 pôles de puissance, contact auxiliaire à ouverture, commande 24 V DC et pouvoir de commutation jusqu’à 4 kW en fait une solution précise pour les professionnels recherchant un appareillage clair à sélectionner et simple à intégrer dans une logique de commande industrielle ou tertiaire.
