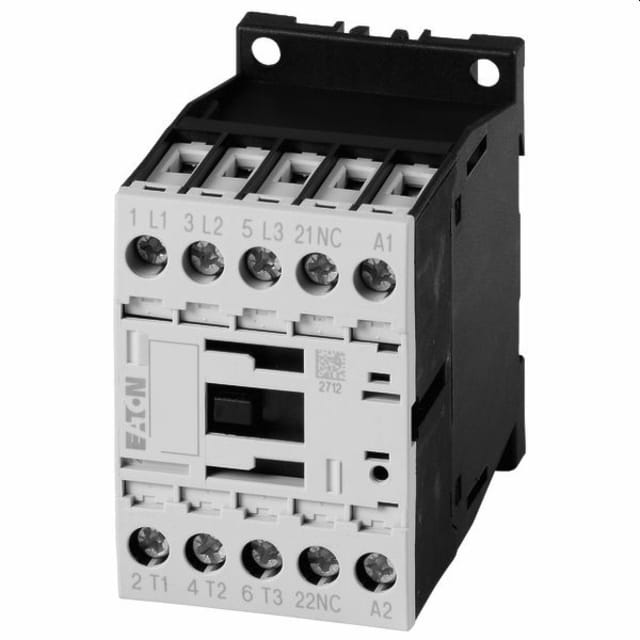

Contacteur de puissance 12A 3P+1NO 230V 276865

Contacteur de puissance 12A 3P+1NO 230V pour commande de moteurs et circuits de puissance

Ce contacteur de puissance 12A est conçu pour la commutation de circuits triphasés en environnement électrique technique. Sa configuration en 3 pôles de puissance avec 3 contacts principaux à fermeture permet de piloter efficacement une charge moteur, tandis que son contact auxiliaire à ouverture apporte une information de retour ou une fonction de coupure complémentaire dans le circuit de commande. Il constitue une solution adaptée pour les armoires, ensembles de distribution et équipements de commande où la compacité et la lisibilité du câblage sont recherchées.

Calibre 12 A AC-3 et puissance moteur 5,5 kW à 400 V

Avec un courant assigné d’emploi de 12 A en AC-3 à 400 V, ce contacteur est dimensionné pour les applications de démarrage et de commande de moteurs asynchrones jusqu’à 5,5 kW à 400 V. En AC-1, il atteint 22 A à 400 V, ce qui le rend également pertinent pour des charges moins contraignantes en manœuvre. Pour les usages plus sévères, la donnée AC-4 de 7 A à 400 V et 3 kW permet d’identifier clairement son positionnement technique dans un projet de commande moteur.

Bobine de commande 230 V AC 50 Hz / 240 V AC 60 Hz

La bobine de commande fonctionne en courant alternatif avec une alimentation 230 V AC à 50 Hz et 240 V AC à 60 Hz. Cette configuration facilite son intégration dans de nombreux schémas de commande standards alimentés en tension alternative. L’absence d’alimentation de commande en courant continu évite toute ambiguïté au moment du choix et sécurise l’identification du bon modèle pour un remplacement ou une création d’armoire.

Configuration 3 pôles avec contact auxiliaire à ouverture intégré

Le contacteur dispose de 3 contacts principaux à fermeture et d’un contact auxiliaire à ouverture intégré. Cette architecture est particulièrement utile pour les montages nécessitant un report d’état, un verrouillage électrique, une signalisation ou une logique de commande simple sans ajout immédiat d’un bloc auxiliaire séparé. Le contact auxiliaire NF intégré permet ainsi de gagner en clarté dans l’implantation et de conserver un ensemble cohérent pour le câblage de commande.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal s’effectue par bornes à vis, un choix apprécié dans les tableaux et coffrets pour la tenue mécanique du conducteur et la simplicité d’intervention lors du câblage ou de la maintenance. Ce type de connexion convient bien aux intégrations où la précision de serrage, la reprise éventuelle des conducteurs et le repérage clair des départs font partie des exigences de pose. Il s’adresse ainsi aux installations où l’on recherche une connexion directe et structurée des circuits de puissance.

Format compact pour intégration en coffret ou armoire

Avec des dimensions de 45 mm de largeur, 68 mm de hauteur et 75 mm de profondeur, ce contacteur de puissance présente un encombrement contenu, pratique pour optimiser l’espace disponible dans un coffret ou une armoire électrique. Son format facilite l’organisation des départs moteur et des circuits associés dans les ensembles de distribution, tout en laissant une lecture plus fluide du cheminement des conducteurs et des appareillages voisins.

Un choix pertinent pour remplacement, maintenance et création de départ moteur

Ce modèle convient aussi bien pour une opération de remplacement à l’identique que pour la réalisation d’un nouveau départ moteur lorsque les caractéristiques attendues sont clairement définies : 3 pôles de puissance, 12 A en AC-3, bobine 230 V AC et contact auxiliaire à ouverture intégré. Il permet de sélectionner un contacteur de puissance cohérent avec les besoins de commande de moteurs, de pompes, de ventilateurs, de compresseurs ou d’autres équipements triphasés, tout en conservant une lecture simple des fonctions essentielles du produit.
