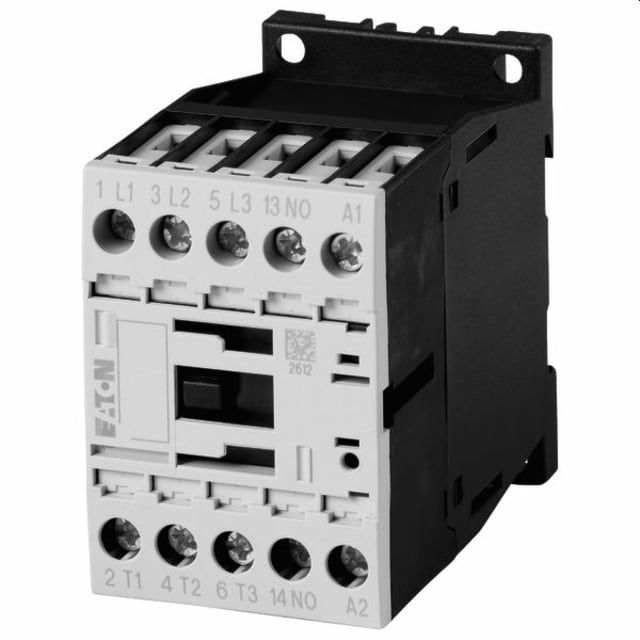

Contacteur de puissance 12A 3P+1F 24V 276817

Contacteur de puissance 12A 3P+1F pour commande de moteurs et circuits de puissance

Ce contacteur de puissance 12A en configuration 3 pôles principaux + 1 contact auxiliaire de fermeture est conçu pour la commande de charges triphasées et l’asservissement de circuits de commande. Il convient particulièrement aux applications de démarrage moteur, de commutation de lignes d’alimentation et d’intégration dans des armoires électriques où une commande électromécanique nette, lisible et simple à câbler est recherchée. Sa bobine de commande en 24V AC 50 Hz le destine aux montages pilotés en basse tension de commande.

Configuration 3 pôles de puissance avec 1 contact auxiliaire pour les automatismes

La partie puissance dispose de 3 contacts principaux de fermeture, adaptée aux usages classiques sur moteur triphasé ou circuit de distribution commandé. Le contact auxiliaire 1F intégré permet de réaliser facilement un maintien, un report d’état ou une logique de commande complémentaire sans ajouter immédiatement un bloc auxiliaire séparé. Cette configuration est particulièrement pratique pour les tableaux de commande compacts et les schémas d’automatisme standards.

Pouvoir de commutation adapté aux applications courantes jusqu’à 5,5 kW en AC-3

Avec un courant de service de 12 A en AC-3 sous 400 V et une puissance de service de 5,5 kW, ce contacteur répond aux besoins fréquents de commande de moteurs asynchrones. Il accepte également 22 A en AC-1 pour les charges moins contraignantes en manœuvre. Pour les usages plus sévères en AC-4, les valeurs de dimensionnement indiquent 7 A sous 400 V et 3 kW, ce qui aide à sélectionner le bon appareil selon la nature exacte de la charge et le régime de fonctionnement attendu.

Bobine de commande 24V AC pour intégration dans les circuits de pilotage

La commande en courant alternatif 24V à 50 Hz facilite l’intégration dans les architectures de contrôle utilisant un transformateur de commande ou une alimentation dédiée en basse tension AC. Ce choix est courant dans les armoires industrielles et techniques où l’on souhaite dissocier clairement la puissance et la commande. Le produit est bien prévu pour une commande AC, et non pour une commande DC, ce qui permet d’éviter toute confusion au moment du remplacement ou du dimensionnement.

Raccordement à vis pour un câblage direct et structuré en armoire

Le raccordement principal à vis permet un câblage soigné et un serrage adapté aux conducteurs de puissance et de commande. Ce type de connexion reste apprécié pour les installations nécessitant une mise en œuvre claire, un repérage simple des départs et une bonne tenue dans le temps en environnement d’armoire. Il s’intègre naturellement dans les ensembles de commande moteur, coffrets techniques et tableaux de distribution pilotée.

Format compact pour une implantation efficace dans les coffrets électriques

Avec des dimensions de 45 mm de largeur, 68 mm de hauteur et 75 mm de profondeur, ce contacteur offre un encombrement maîtrisé pour les montages où l’espace disponible doit être optimisé. Son format facilite l’organisation interne du coffret et laisse plus de latitude pour répartir protections, borniers et organes de commande. Ce gabarit compact en fait une solution pertinente pour les ensembles fonctionnels où densité et lisibilité doivent rester équilibrées.

Un choix pertinent pour maintenance, remplacement et construction de tableaux

Ce modèle convient aussi bien à la réalisation d’un tableau neuf qu’au remplacement ciblé d’un contacteur de même caractéristiques de commande et de puissance. La combinaison 3P+1F, la bobine 24V AC, le courant assigné 12A et la puissance 5,5 kW en AC-3 en font une référence cohérente pour de nombreuses applications de commande moteur. Pour l’installateur comme pour le mainteneur, c’est un appareil facile à identifier fonctionnellement et simple à intégrer dans une logique de câblage professionnelle.
