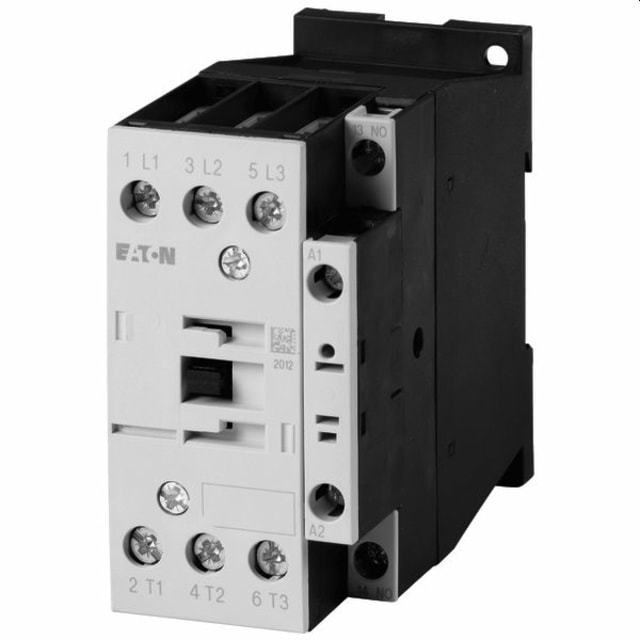

Contacteur de puissance 17A 3P+1F bobine 24V 277018

Contacteur de puissance tripolaire pour commande de moteurs jusqu’à 7,5 kW

Ce contacteur de puissance 17A en version 3P+1F est conçu pour la commande de circuits moteurs en courant alternatif. Sa configuration à 3 pôles de puissance avec 1 contact auxiliaire à fermeture intégrée permet d’assurer à la fois la commutation de la charge et la remontée d’information ou l’intégration dans une logique de commande. En AC-3 à 400 V, il est adapté à une puissance de service de 7,5 kW, ce qui en fait une solution pertinente pour de nombreuses applications de démarrage et de pilotage de moteurs.

Bobine de commande 24 V DC adaptée aux automatismes et circuits de pilotage

La bobine de commande fonctionne en 24 à 27 V DC, avec une commande en courant continu bien adaptée aux armoires électriques, automatismes industriels et circuits de pilotage basse tension. Cette exécution facilite l’intégration dans des architectures de commande alimentées en 24 V continu. Le contacteur intègre en outre un circuit d’antiparasitage dans l’électronique d’actionnement, un point utile pour limiter les perturbations lors de la commutation dans les ensembles de commande.

Configuration 3P+1F pratique pour la signalisation et les asservissements

Le produit dispose de 3 contacts principaux à fermeture et d’un contact auxiliaire à fermeture. Cette configuration 3P+1F est particulièrement intéressante lorsque l’on doit piloter une charge triphasée tout en conservant un retour d’état, une auto-alimentation, une signalisation ou un asservissement simple sans ajouter immédiatement un bloc auxiliaire séparé. Cela simplifie le câblage et répond à de nombreux schémas de commande usuels dans les tableaux de distribution et de commande.

Pouvoir d’utilisation cohérent pour les charges moteur et les usages de puissance

Ce contacteur est donné pour un courant de service de 18 A en AC-3 sous 400 V et 40 A en AC-1 sous 400 V. Il convient ainsi aussi bien aux usages orientés commande moteur qu’aux circuits où la charge présente un comportement plus résistif. Pour les applications plus sévères en AC-4 à 400 V, la puissance de service indiquée est de 4,5 kW avec un courant assigné de 10 A. Ces valeurs permettent de sélectionner le bon appareil selon le régime de service réel de l’installation.

Raccordement à vis pour une mise en œuvre claire en armoire électrique

Le raccordement principal se fait par bornes à vis, une solution appréciée pour les câblages soignés et les interventions de maintenance. Ce mode de connexion convient aux intégrations en coffret ou en armoire lorsqu’une tenue mécanique de serrage et une bonne lisibilité du câblage sont recherchées. Le format reste compact avec une largeur de 45 mm, une hauteur de 85 mm et une profondeur de 97 mm, ce qui facilite son implantation dans des ensembles de commande où l’espace doit être maîtrisé.

Contacteur conçu pour les ensembles de commande et de distribution

Ce modèle trouve naturellement sa place dans les tableaux électriques, coffrets de commande, départs moteurs et ensembles de distribution nécessitant un contacteur de puissance compact avec auxiliaire intégré. Son exécution tripolaire répond aux besoins courants de coupure et de commande de charges triphasées, tandis que son contact auxiliaire à fermeture apporte une polyvalence utile pour les automatismes, les reports d’état et les séquences de fonctionnement.

Un choix précis pour remplacer ou équiper un départ moteur sans ambiguïté

Cette version correspond à une exécution bien définie : contacteur de puissance 3 pôles, 1 contact auxiliaire à fermeture, commande 24 V DC, puissance moteur 7,5 kW à 400 V en AC-3 et raccordement à vis. Pour l’acheteur professionnel comme pour l’installateur, cette combinaison permet d’identifier rapidement le bon appareil pour une commande moteur en courant continu côté bobine, sans confusion avec d’autres variantes de tension de commande, de nombre de contacts auxiliaires ou de calibre.
