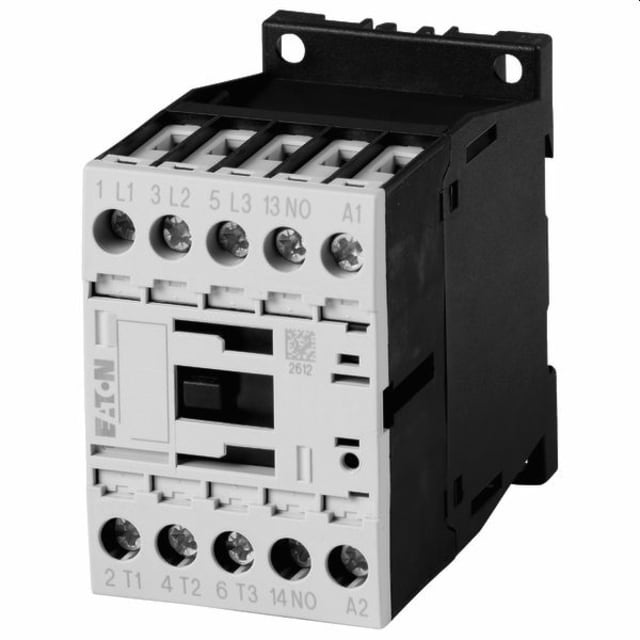

Contacteur de puissance 15A 3P+1F 230V 290058

Contacteur de puissance 15A 3P+1F 230V pour commande moteur en triphasé

Ce contacteur de puissance 3 pôles avec 1 contact auxiliaire NO intégré est conçu pour la commande de moteurs et de charges de puissance en environnement électrique tertiaire ou industriel. Sa configuration 3P+1F permet d’assurer la commutation de la puissance tout en conservant un retour d’information ou une fonction de commande complémentaire via le contact auxiliaire de fermeture. Il convient particulièrement aux montages de démarrage moteur, aux automatismes de commande et aux armoires de distribution où un encombrement compact et une lecture claire des fonctions sont recherchés.

Calibrage adapté aux applications jusqu’à 7,5 kW en AC-3

Le produit est dimensionné pour un courant assigné d’utilisation de 15,5 A en AC-3 sous 400 V, avec une puissance de service de 7,5 kW dans cette même catégorie d’emploi. Cela le rend pertinent pour la commande de moteurs asynchrones triphasés dans les usages classiques de démarrage et d’arrêt en régime normal. Pour les charges plus sévères, il admet également une valeur de 7 A et 3 kW en AC-4 à 400 V, ce qui apporte une bonne lisibilité de son domaine d’utilisation lors du choix dans un tableau de commande moteur.

Bobine de commande 230 V AC 50 Hz / 240 V AC 60 Hz

La bobine de commande fonctionne en courant alternatif, avec une alimentation nominale de 230 V en 50 Hz et 240 V en 60 Hz. Cette caractéristique facilite l’intégration dans de nombreuses architectures de commande standard, sans ajout de transformateur spécifique lorsque la tension de pilotage correspond déjà à ces valeurs. Le produit est donc bien adapté aux coffrets de commande où la cohérence entre circuit de puissance et circuit de pilotage doit rester simple, lisible et efficace au câblage.

Contact auxiliaire intégré pour signalisation ou auto-maintien

La présence d’un contact auxiliaire NO intégré apporte un vrai avantage pratique au montage. Il peut être utilisé pour une fonction d’auto-maintien, de report d’état, d’autorisation logique ou de signalisation dans un schéma de commande. Cette intégration évite de devoir ajouter immédiatement un bloc auxiliaire pour les besoins simples, tout en gardant une architecture de câblage plus directe dans l’armoire.

Raccordement à vis pour un câblage clair et maîtrisé

Le raccordement principal se fait par bornes à vis, une solution appréciée pour la tenue mécanique du conducteur et la lisibilité des interventions en installation ou en maintenance. Ce type de connexion convient bien aux tableaux électriques et ensembles de commande dans lesquels la sécurité de serrage, la reprise de câblage et la simplicité de repérage sont des critères importants. Pour l’installateur, cela favorise un montage propre et une intégration cohérente dans les ensembles de distribution et de commande.

Format compact pour intégration en coffret ou armoire

Avec des dimensions de 45 mm de largeur, 68 mm de hauteur et 75 mm de profondeur, ce contacteur de puissance reste compact au regard de son niveau de service. Ce format facilite son implantation dans des armoires et coffrets où l’optimisation de l’espace est essentielle, notamment lorsqu’il faut combiner protections, organes de commande et appareillage de puissance dans une même enveloppe. Son gabarit permet de construire des ensembles ordonnés, plus faciles à câbler et à maintenir.

Un choix pertinent pour tableaux de commande et distribution électrique

Ce contacteur de puissance 15A 3P+1F 230V répond aux besoins des professionnels recherchant un appareillage de commande moteur clair à sélectionner et simple à intégrer dans un tableau électrique. Il s’adresse aux applications de commutation de puissance nécessitant 3 contacts principaux à fermeture, un auxiliaire NO, une commande en AC et une capacité adaptée aux usages moteur jusqu’à 7,5 kW à 400 V en AC-3. C’est une solution bien ciblée pour les ensembles de commande, de protection et de distribution électrique demandant un contacteur compact, lisible et techniquement cohérent.
