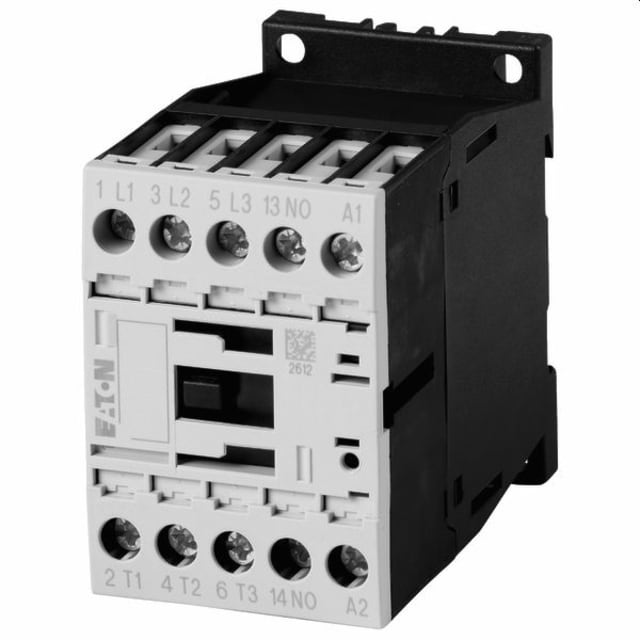

Contacteur de puissance 3 pôles 4 kW pour commande en 24 V DC

Ce contacteur de puissance 3 pôles est conçu pour la commande de moteurs et de charges de puissance en environnement de tableau électrique. Sa configuration 3 pôles avec 3 contacts principaux à fermeture et 1 contact auxiliaire à fermeture permet une intégration simple dans les circuits de commande et de puissance. Avec une puissance de service de 4 kW en AC-3 à 400 V et une bobine de commande en 24 V DC, il répond aux besoins courants d’automatisation, de pilotage moteur et de commutation dans les installations tertiaires et industrielles.

Dimensionné pour les applications moteur jusqu’à 4 kW

Ce modèle est adapté aux applications de démarrage et de commande moteur avec un courant de service de 9 A en AC-3 à 400 V, correspondant aux usages les plus fréquents en manœuvre de moteurs asynchrones. En AC-1, son courant de service atteint 22 A à 400 V, ce qui lui permet aussi de convenir à des charges moins inductives. Pour les usages plus exigeants en manœuvres répétées, sa valeur de 2,5 kW en AC-4 à 400 V constitue un repère utile pour un choix cohérent selon le type de charge à commuter.

Commande en courant continu 24 V pour automatismes et circuits de pilotage

Sa bobine de commande en 24 V DC est particulièrement adaptée aux architectures de commande modernes, notamment lorsque le pilotage est assuré par automate, interface de commande, relais ou alimentation continue dédiée. Ce type de tension de commande facilite l’intégration dans de nombreux schémas de câblage en basse tension de contrôle, tout en assurant une séparation claire entre circuit de commande et circuit de puissance.

Configuration 3 pôles avec contact auxiliaire intégré

Le contacteur dispose de 3 contacts principaux à fermeture et d’un contact auxiliaire NO intégré. Cette configuration permet non seulement la commutation de la puissance, mais aussi la remontée d’état, l’auto-maintien ou l’interverrouillage dans un circuit de commande. La présence directe du contact auxiliaire simplifie le montage lorsqu’une information de position ou une fonction de maintien électrique est nécessaire sans recourir immédiatement à un bloc additionnel.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal par bornes à vis convient aux installations recherchant une connexion franche et structurée dans l’armoire ou le coffret. Ce mode de connexion est apprécié pour les interventions de câblage, de maintenance ou de remplacement, notamment lorsque la lisibilité et le serrage contrôlé sont des critères importants. Le format de l’appareil, avec une largeur de 45 mm, une hauteur de 68 mm et une profondeur de 75 mm, favorise son intégration dans des ensembles compacts.

Un choix pertinent pour tableaux, coffrets et distribution électrique

Ce contacteur trouve naturellement sa place dans les tableaux de distribution, coffrets de commande et ensembles de protection moteur où une commutation fiable des circuits de puissance est attendue. Il convient pour piloter des moteurs, ventilateurs, pompes, convoyeurs, auxiliaires techniques ou autres charges compatibles avec ses catégories d’emploi. Son exécution non prévue pour montage sur rail doit être prise en compte dès la conception du coffret afin de prévoir le mode de fixation approprié.

Une solution claire pour identifier la bonne version technique

Dans une gamme où plusieurs variantes peuvent coexister selon la tension de bobine, la puissance ou les auxiliaires, cette version se distingue par une commande en 24 V DC, une puissance moteur de 4 kW à 400 V en AC-3, 3 pôles de puissance et 1 auxiliaire à fermeture intégré. Pour l’installateur comme pour le mainteneur, cette combinaison permet de sélectionner rapidement un contacteur adapté aux besoins courants de commande moteur tout en limitant les risques d’erreur entre versions proches.
