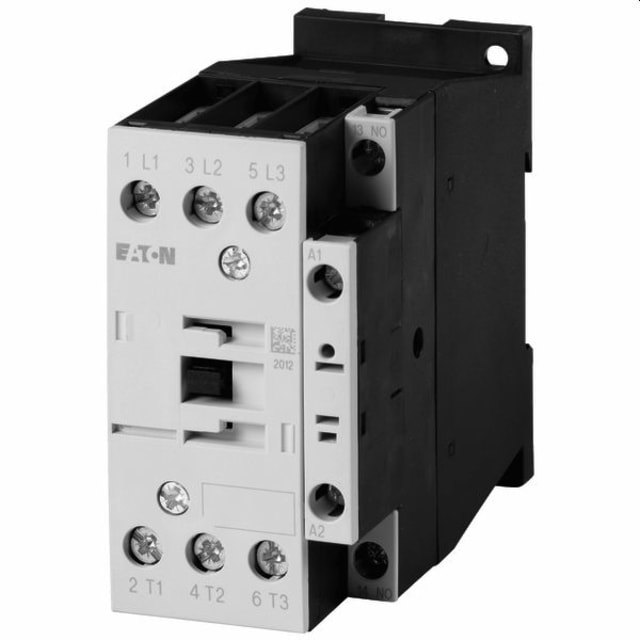

Contacteur de puissance 32A 3P+1F 24V DC 277274

Contacteur de puissance 32A 3P+1F pour commande en 24V DC

Ce contacteur de puissance 32A 3P+1F est conçu pour la commande de moteurs et de charges de puissance en environnement tertiaire, industriel ou technique. Sa configuration 3 pôles de puissance avec 1 contact auxiliaire à fermeture intégrée permet d’assurer à la fois la commutation principale et un retour d’état ou une logique de commande complémentaire, sans ajouter immédiatement un bloc auxiliaire. Il convient particulièrement aux armoires de commande où la compacité, la lisibilité du câblage et la cohérence des fonctions sont recherchées.

Adapté aux applications moteur jusqu’à 15 kW en AC-3

Ce modèle est dimensionné pour un courant de service de 32 A en catégorie AC-3 à 400 V, avec une puissance de service de 15 kW dans cette même configuration. Il est donc adapté aux applications classiques de démarrage et d’arrêt de moteurs asynchrones triphasés en fonctionnement normal. Pour des usages plus sévères de type AC-4, il admet 15 A à 400 V et une puissance de 7 kW, ce qui le rend pertinent pour certaines manœuvres plus exigeantes comme les inversions ou les à-coups de commande, selon le dimensionnement global de l’installation.

Bobine de commande 24 à 27 V DC pour circuits de pilotage en courant continu

La bobine de commande fonctionne en 24 à 27 V DC, ce qui en fait un choix logique pour les circuits de commande alimentés en courant continu dans les coffrets automatisés, armoires de process ou ensembles avec alimentation stabilisée. Ce type de commande facilite l’intégration dans de nombreux schémas avec automates, relais d’interface ou circuits de sécurité en basse tension continue. L’absence d’alimentation de commande en AC confirme son orientation vers des montages de pilotage spécifiquement prévus en courant continu.

Configuration de contacts claire pour la commande et le report d’information

Le contacteur dispose de 3 contacts principaux à fermeture et ne comporte pas de contact principal à ouverture. Côté auxiliaire, il intègre 1 contact à fermeture supplémentaire. Cette architecture 3P+1F est intéressante pour piloter une ligne moteur ou une charge triphasée tout en récupérant une information de position pour l’auto-maintien, le report vers un automate ou la signalisation. Cela permet de simplifier le schéma de commande sur de nombreuses applications standards.

Raccordement à vis pour une intégration nette dans les tableaux électriques

Le raccordement principal s’effectue par connexion à vis, une solution appréciée pour obtenir un serrage franc et une installation propre dans les tableaux de distribution et de commande. Ce type de connexion convient bien aux interventions de maintenance, aux remplacements en rénovation et aux montages où la tenue mécanique du câblage doit être bien maîtrisée. Le contacteur accepte une tension d’alimentation du circuit principal jusqu’à 690 V en courant alternatif à 50 ou 60 Hz, ce qui lui donne une bonne souplesse d’intégration dans différents ensembles de puissance.

Format compact pour coffrets et armoires de commande

Avec une largeur de 45 mm, une hauteur de 85 mm et une profondeur de 97 mm, ce contacteur de puissance présente un encombrement maîtrisé pour les intégrations en coffret. Son format facilite l’implantation dans les armoires où l’espace est compté, tout en laissant de la place pour les protections associées, les borniers et les éléments de commande. Ce modèle n’est pas prévu pour un montage sur rail, point important à vérifier lors du choix de l’implantation mécanique dans le tableau.

Un choix pertinent pour les ensembles de commande moteur et charges triphasées

Ce contacteur répond bien aux besoins des intégrateurs, tableautiers et installateurs recherchant un appareil de commutation pour moteur triphasé avec commande en 24 V DC et contact auxiliaire intégré. Il trouve naturellement sa place dans les armoires de démarrage moteur, les coffrets de pilotage d’équipements techniques, les automatismes de machines et les installations nécessitant une commutation de puissance lisible et structurée. Sa combinaison 32 A, 3 pôles de puissance, 1 auxiliaire à fermeture et commande DC en fait une solution cohérente pour des montages où la commande et la puissance doivent rester clairement séparées.
