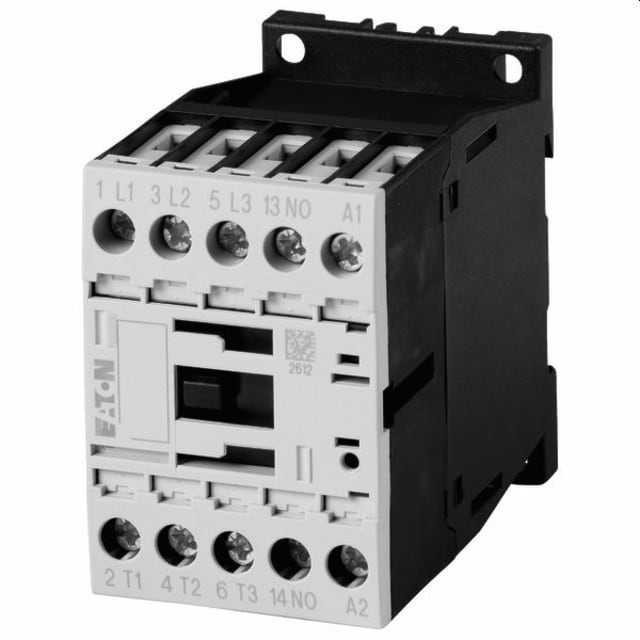

Contacteur de puissance 3P+1F 3kW 230V 276550

Contacteur de puissance 3P+1F 3 kW pour commande de moteurs

Ce contacteur de puissance 3 pôles avec 1 contact auxiliaire de fermeture est conçu pour la commande de moteurs et la commutation de circuits de puissance en environnement tertiaire, industriel et technique. Sa configuration 3P+1F permet d’assurer la coupure des trois phases tout en disposant d’un contact auxiliaire intégré pour le report d’état, l’auto-maintien ou l’intégration dans une logique de commande. Avec une puissance de service de 3 kW en AC-3 à 400 V, il convient parfaitement aux applications de démarrage et de pilotage de moteurs triphasés de petite à moyenne puissance.

Bobine de commande AC 230 V et compatibilité 50/60 Hz

Ce modèle intègre une bobine de commande en courant alternatif, calibrée pour 230 V à 50 Hz et 240 V à 60 Hz. Cette alimentation de commande facilite son intégration dans de nombreuses armoires électriques et schémas de pilotage standards. Le choix d’une bobine AC est particulièrement adapté aux installations de commande classiques avec boutons-poussoirs, relais ou automatismes, tout en apportant une solution simple à identifier lors du remplacement d’un contacteur existant.

Pouvoir de commutation adapté aux usages de puissance courants

Avec un courant assigné de 7 A en AC-3 à 400 V et 22 A en AC-1 à 400 V, ce contacteur couvre efficacement les besoins de commutation liés aux charges moteur et aux charges plus faiblement inductives. Il développe également une puissance de service de 2,2 kW en AC-4 à 400 V, avec un courant correspondant de 5 A, ce qui aide à bien positionner le produit selon le type de manœuvre prévu. Ce niveau de performance en fait un choix pertinent pour les circuits de commande moteur, les ensembles de distribution technique et certains automatismes nécessitant une commutation franche des circuits de puissance.

Configuration de contacts claire pour le câblage et la commande

Le produit dispose de 3 contacts principaux de fermeture et d’1 contact auxiliaire de fermeture, sans contact d’ouverture en principal ni en auxiliaire. Cette architecture est particulièrement utile pour les montages de commande moteur avec maintien, signalisation ou interverrouillage simple. Le contact auxiliaire intégré évite souvent l’ajout immédiat d’un bloc auxiliaire séparé, ce qui permet de conserver un câblage plus direct et une implantation plus compacte dans l’équipement.

Raccordement à vis pour une connexion nette et maîtrisée

Le raccordement principal par bornes à vis permet un câblage précis et robuste, apprécié dans les tableaux électriques, coffrets de commande et ensembles de distribution. Ce type de connexion facilite le serrage contrôlé des conducteurs et reste très pratique pour les opérations de maintenance, de remplacement ou d’extension d’installation. Il convient particulièrement aux monteurs recherchant une solution lisible et éprouvée pour les départs moteurs et les circuits de puissance.

Format compact pour intégration en coffret et armoire

Avec des dimensions de 45 mm de largeur, 68 mm de hauteur et 75 mm de profondeur, ce contacteur de puissance présente un encombrement compact qui simplifie son intégration dans de nombreux ensembles électriques. Ce gabarit est intéressant lorsque l’espace disponible dans le coffret doit être optimisé tout en conservant un appareil de commande clairement identifiable et facile à raccorder. Son format permet d’organiser proprement la chaîne de puissance et la partie commande dans un volume maîtrisé.

Une solution adaptée aux tableaux de protection et de distribution électrique

Destiné aux applications de commande de moteurs, ce contacteur trouve naturellement sa place dans les tableaux électriques, armoires techniques, coffrets de distribution et ensembles d’appareillage modulaire associés à la commande de charges. Il répond aux besoins des professionnels qui recherchent un contacteur de puissance 3P+1F 3 kW 230 V facile à intégrer dans une architecture de commande cohérente, avec une lecture simple de ses fonctions essentielles : 3 pôles de puissance, 1 auxiliaire de fermeture, commande AC et bornes à vis.
