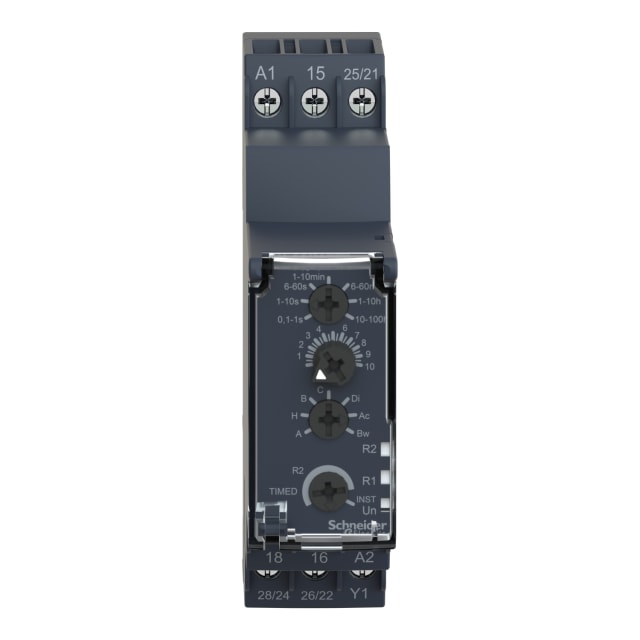

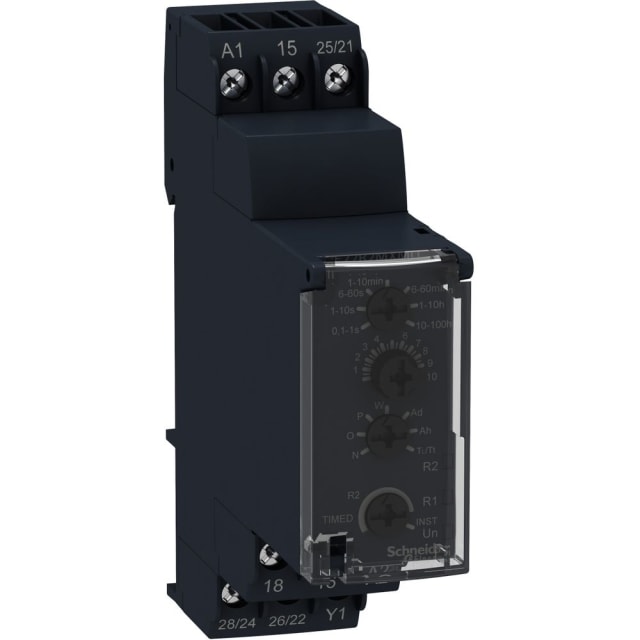

Relais temporisé multifonction 24-240 V 2 inverseurs RE22R2MMU

Relais temporisé multifonction pour automatiser plusieurs séquences avec un seul module

Ce relais temporisé multifonction Harmony Timer Relays est conçu pour piloter des séquences de temporisation variées dans les tableaux et armoires électriques. Il convient aux applications où l’on souhaite gérer un retard à l’enclenchement, un retard à la retombée, une fonction de clignotement ou encore un conformateur d’impulsion, sans multiplier les appareils. Son format modulaire permet d’intégrer une solution de temporisation polyvalente dans un encombrement réduit.

Large plage d’alimentation AC/DC pour une intégration plus simple

Grâce à son alimentation de commande étendue de 24 à 240 V en courant alternatif 50/60 Hz et 24 V en courant continu, ce relais temporisé s’adapte à de nombreuses architectures de commande. Cette souplesse facilite le choix du produit en maintenance comme en installation neuve, tout en limitant les risques d’erreur lors du remplacement d’un relais existant. Il répond ainsi aux besoins courants des automatismes et commandes auxiliaires en environnement électrique tertiaire et industriel.

Plusieurs fonctions de temporisation utiles au pilotage des charges et automatismes

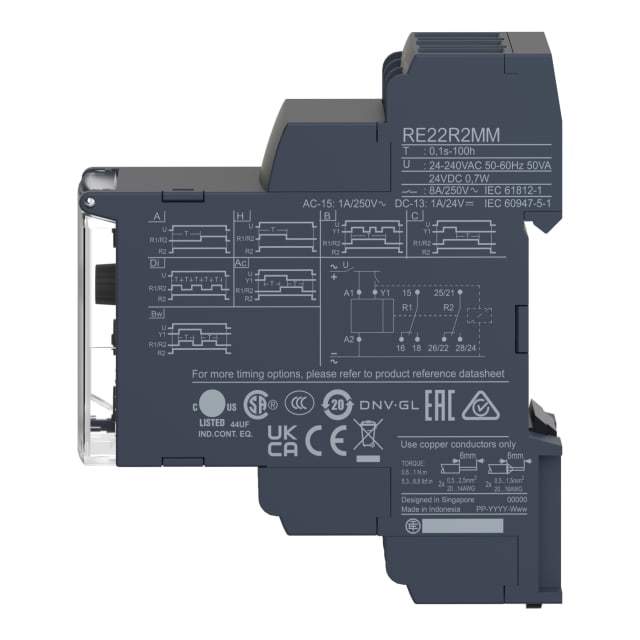

Ce modèle réunit les fonctions les plus recherchées pour le séquencement électrique : retardée à l’enclenchement, retardée à la retombée, conformateur d’impulsion, clignotante commençant par pause à temps fixe et clignotante commençant par impulsion à temps fixe. Il permet ainsi de gérer l’allumage différé, la ventilation temporisée, les impulsions de commande, les cycles répétitifs ou certaines logiques simples de signalisation et d’automatisme, avec un seul appareil dédié.

Réglage de temporisation étendu pour les temporisations courtes comme longues

Avec un domaine de temporisation allant de 0,1 à 360000 secondes, ce relais couvre aussi bien les séquences très brèves que les temporisations longues. Cette amplitude de réglage le rend pertinent pour des usages techniques variés : impulsions de commande, maintien temporaire, décalage de démarrage, extinction différée ou alternance cyclique. Pour l’installateur, cela permet de disposer d’un relais particulièrement adaptable à l’évolution des besoins sur site.

Deux contacts inverseurs pour piloter plusieurs circuits de commande

Le relais dispose de 2 sorties inverseuses temporisées, avec un courant nominal de 8 A, pour commander efficacement des circuits auxiliaires, bobines, signalisation ou automatismes associés. Les sorties peuvent être commutées de façon différée ou non différée selon le besoin d’exploitation. Cette configuration apporte davantage de souplesse dans le câblage des fonctions de commande, notamment lorsqu’il faut gérer simultanément une information de travail et une information de report.

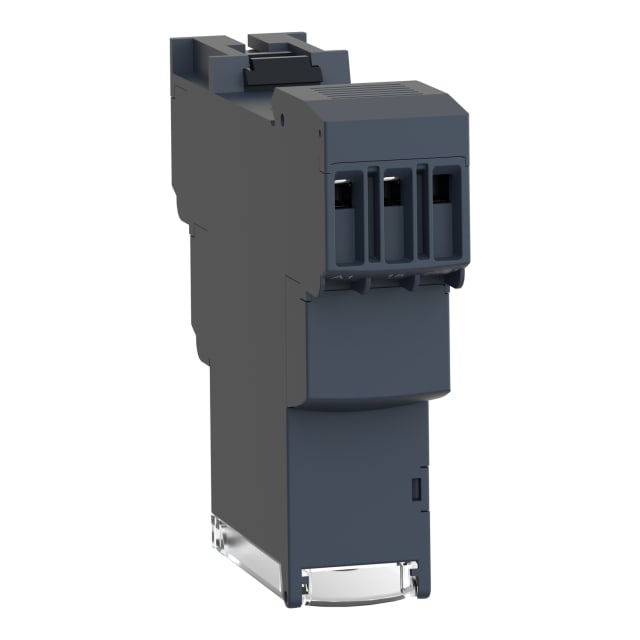

Format modulaire compact pour rail DIN dans les tableaux électriques

Prévu pour un montage sur profilé chapeau, ce relais temporisé trouve naturellement sa place dans un coffret ou un tableau de distribution. Son format compact de 22,5 mm de large, 90 mm de haut et 79,5 mm de profondeur aide à préserver l’espace disponible dans les rangées modulaires. Cette conception en fait un choix adapté lorsque l’on recherche une temporisation multifonction intégrable proprement dans une armoire de commande ou un tableau électrique de petite à moyenne capacité.

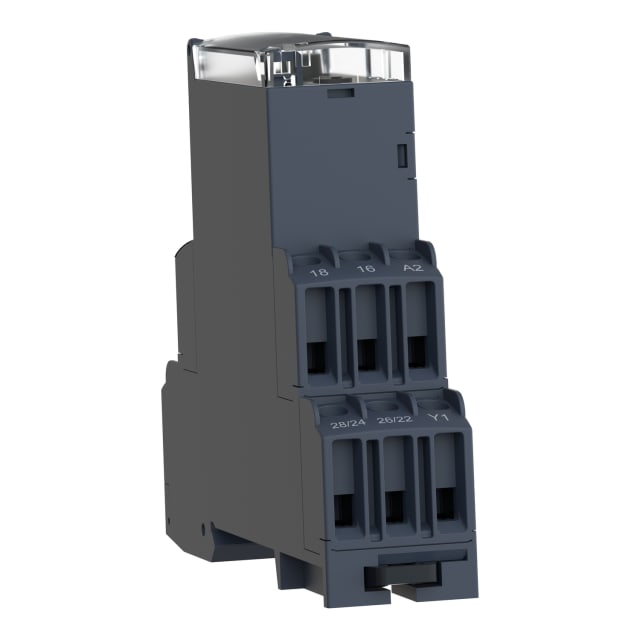

Raccordement à vis et usage pratique en câblage de commande

Le raccordement à vis reste particulièrement apprécié pour les opérations de câblage, de repérage et de maintenance dans les installations électriques. Ce mode de connexion convient bien aux environnements où l’on recherche une mise en œuvre claire et un serrage direct des conducteurs. La possibilité de télécommande apporte en complément une exploitation plus souple dans les schémas de commande, notamment lorsque la temporisation doit être déclenchée ou pilotée depuis un organe distant.
