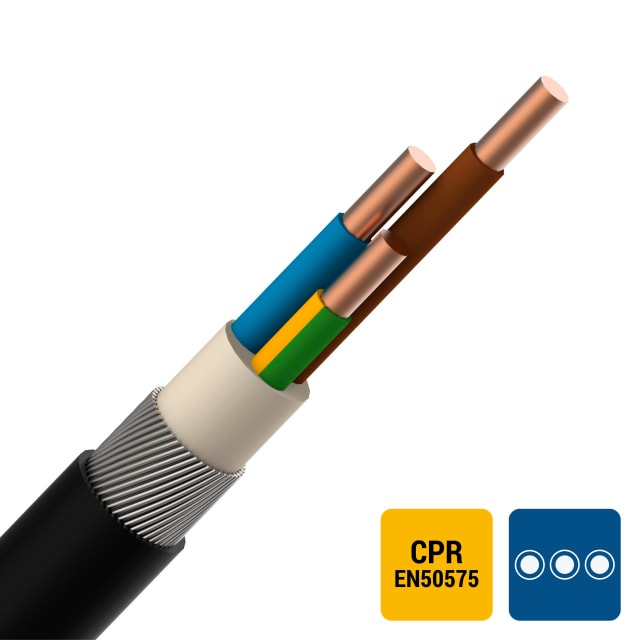

Câble d’énergie armé EXAVB XLPE/PVC 1kV 4G10mm²

Câble d’énergie armé 1kV pour alimentations fixes exigeantes

Le câble d’énergie armé EXAVB XLPE/PVC 1kV 4G10mm² est conçu pour les liaisons de puissance en installation fixe lorsque le cheminement impose une protection mécanique renforcée. Sa configuration 4G10 mm² avec conducteur de protection intégré convient aux alimentations triphasées avec terre, dans les bâtiments techniques, locaux de service, réseaux secondaires ou liaisons entre coffrets et équipements. Son enveloppe extérieure noire et sa géométrie ronde facilitent une intégration propre dans les parcours apparents, enterrés ou en zones exposées.

Conducteurs cuivre massifs 10 mm² pour une distribution stable

Ce câble repose sur 4 conducteurs en cuivre nu de section nominale 10 mm², de classe 1 massive et de forme ronde. Cette construction est adaptée aux installations fixes où l’on recherche une section constante, une connexion nette dans les bornes appropriées et une bonne tenue de l’ensemble sur la durée. L’identification des conducteurs par couleur, avec marquage selon HD 308 S2, simplifie le repérage au moment du câblage et sécurise les opérations de raccordement sur chantier comme en maintenance.

Isolation XLPE et gaine PVC pour un usage basse tension 0,6/1 kV

L’isolation principale en XLPE apporte une tenue thermique élevée, avec une température admissible du conducteur jusqu’à 90 °C, ce qui en fait un choix pertinent pour les réseaux basse tension sollicités. La gaine extérieure en PVC protège l’ensemble du câble et participe à sa robustesse en environnement courant. Ce câble EXAVB est prévu pour une tension nominale Uo/U de 0,6/1 kV, ce qui le destine aux distributions d’énergie et aux raccordements fixes nécessitant un câble armé de puissance clairement dimensionné.

Armure acier pour les parcours exposés aux contraintes mécaniques

L’armure à fils d’acier est l’élément clé de cette version EXAVB. Elle renforce le câble face aux risques de chocs, d’écrasement modéré ou d’agressions mécaniques liés aux passages techniques et aux environnements plus contraignants. Ce type de construction est particulièrement recherché lorsque la pose ne permet pas de compter uniquement sur la gaine extérieure pour la protection. Pour l’installateur, c’est une solution adaptée aux parcours où un câble d’énergie standard serait moins approprié.

Pose possible en extérieur et en enterré direct

Le câble EXAVB Cca 4G10 est destiné aux installations basse tension présentant un risque de dommages mécaniques et peut être posé à l’air libre, y compris en exposition au soleil, grâce à sa résistance aux UV. Il peut également être installé directement en terre sans protection mécanique complémentaire, ce qui en fait une réponse pratique pour les alimentations entre bâtiments, dépendances, armoires extérieures ou équipements techniques déportés. Cette polyvalence de pose permet de limiter les adaptations de gamme entre une partie du parcours en extérieur et une partie en intérieur.

Comportement au feu Cca s3 d2 a3 pour les environnements concernés

Ce câble d’énergie armé EXAVB 4G10mm² présente une classification de réaction au feu Cca s3 d2 a3 selon EN 13501-6. Concrètement, cela permet d’orienter le choix vers un câble compatible avec des exigences de classement CPR sur les installations où ce critère entre dans la sélection du produit. Le visuel de série indique aussi qu’il peut être placé en faisceau ou en nappe, un point utile lorsque plusieurs câbles doivent être regroupés dans un cheminement structuré.

Dimensions et conditions de pose à anticiper

Avec un diamètre extérieur d’environ 20 mm et un poids de 985 kg/km, ce câble affiche une construction sérieuse qu’il faut prendre en compte dès la préparation du tirage et du supportage. Son rayon de courbure minimal est de 15 fois le diamètre, ce qui aide à préserver l’intégrité de l’armure et de l’isolation pendant la mise en œuvre. La température de pose recommandée se situe entre 5 et 60 °C, et la température de service statique entre -15 et 60 °C. Ces données sont essentielles pour choisir le bon câble armé 4G10 mm² en fonction du chantier réel, sans mauvaise surprise au moment de l’installation.
