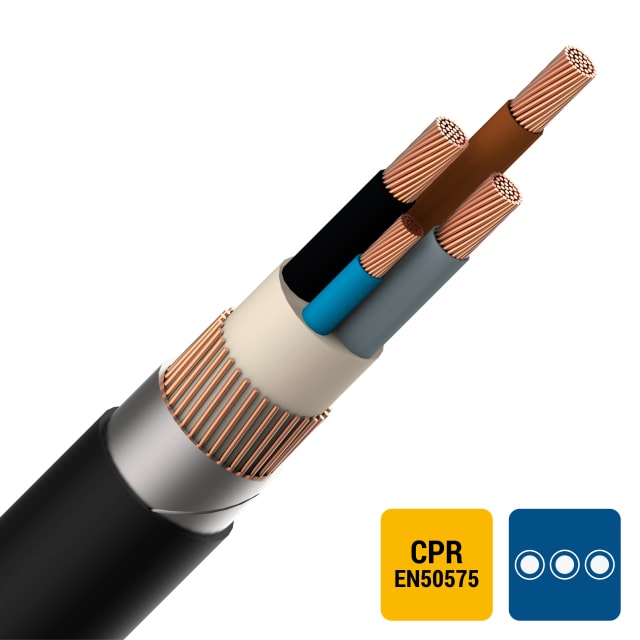

Câble d’énergie armé EXAVB 1kV 3X50+25 mm² pour alimentation basse tension

Le câble d’énergie armé EXAVB 1kV 3X50+25 mm² Cca s3d2a3 est conçu pour les liaisons de puissance basse tension nécessitant une section importante, une protection mécanique renforcée et une tenue adaptée aux environnements techniques. Sa composition en 3 conducteurs principaux de 50 mm² avec 1 conducteur auxiliaire de 25 mm² répond aux besoins des installations d’alimentation, de distribution et de raccordement où la robustesse du câble fait partie des critères de choix.

Conducteurs cuivre et isolation XLPE pour une exploitation électrique maîtrisée

Ce câble EXAVB utilise des âmes en cuivre nu de classe 2 câblée, à forme ronde, favorisant une bonne tenue en installation fixe. L’isolation principale en polyéthylène réticulé XLPE permet une température admissible du conducteur jusqu’à 90 °C, ce qui convient aux usages de transport d’énergie en régime soutenu. La tension nominale 0,6/1 kV le destine aux réseaux basse tension où l’on recherche un câble d’énergie armé capable d’associer capacité de transport et comportement stable dans le temps.

Armure acier feuillard pour une meilleure protection en pose exigeante

L’armure par feuillard d’acier apporte une protection mécanique supplémentaire particulièrement appréciée lorsque le câble est exposé à des contraintes de chantier, à des passages techniques sollicités ou à des cheminements où le risque d’écrasement et de choc doit être mieux maîtrisé. Cette construction armée en fait une solution pertinente pour les installations fixes où un câble plus protégé qu’un modèle non armé est recherché, tout en conservant une géométrie ronde pratique à intégrer.

Gaine PVC noire et repérage clair des conducteurs

La gaine extérieure en PVC noir protège l’ensemble du câble et convient aux usages courants en distribution d’énergie. L’identification des conducteurs par couleur, avec marquage selon HD 308 S2, facilite le repérage lors du raccordement et de la maintenance. L’ajout d’un conducteur auxiliaire de 25 mm² permet de répondre à des schémas de câblage nécessitant un conducteur complémentaire distinct des trois phases principales, sans confusion avec un conducteur de protection puisque ce câble n’en intègre pas.

Classe CPR Cca s3d2a3 pour les projets soumis à des exigences de réaction au feu

Ce câble d’énergie EXAVB bénéficie d’une classification CPR EN 50575 de niveau Cca s3d2a3. Cette désignation indique un comportement déclaré en réaction au feu selon les critères applicables au câble, avec prise en compte de la contribution à l’incendie, de la production de fumées, des gouttelettes enflammées et de l’acidité des fumées. Pour les professionnels qui doivent sélectionner un câble armé 1kV avec classement CPR clairement identifié, cette version permet de viser une référence adaptée aux prescriptions techniques du chantier.

Dimensions, rayon de courbure et conditions de pose à anticiper

Avec un diamètre extérieur approximatif de 33 mm et un poids d’environ 2535 kg/km, ce câble 3X50+25 mm² doit être prévu avec un cheminement compatible avec son gabarit. Son rayon de courbure minimal est de 15 fois le diamètre, point important à anticiper dans les traversées, réservations et raccordements. La température de pose annoncée de 5 à 60 °C ainsi que la plage de service statique de -15 à 60 °C aident à préparer une mise en œuvre cohérente avec les contraintes du site.

Un choix adapté aux alimentations de puissance en environnement technique

Grâce à sa section élevée, sa structure armée, son isolation XLPE et sa gaine PVC, ce câble d’énergie armé EXAVB 1kV 3X50+25 mm² s’intègre dans les projets où l’on attend un câble de puissance pour installation fixe, avec protection mécanique renforcée et classification CPR identifiée. Il convient particulièrement aux tableaux, départs de puissance, liaisons d’équipements et distributions électriques nécessitant un câble armé basse tension combinant forte section, repérage clair et configuration 3 conducteurs plus auxiliaire.
