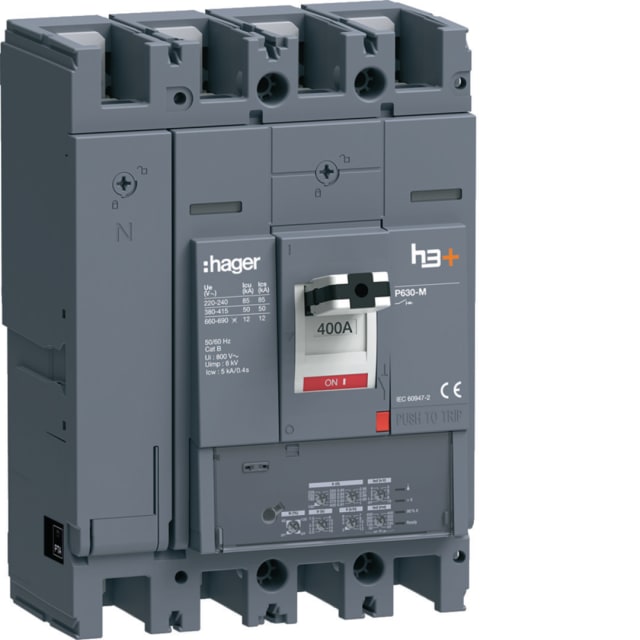

Disjoncteur boîtier moulé 4P 400A 50kA LSI HMW401JR

Disjoncteur boîtier moulé HAGER P630 4P 400A : une protection de distribution robuste et adaptée aux installations exigeantes

Le HAGER HMW401JR est un disjoncteur boîtier moulé P630 4 pôles conçu pour les besoins de protection et de coupure dans les tableaux et la distribution électrique. Avec un courant permanent de 400 A et un pouvoir de coupure Icu de 50 kA à 400 V / 50 Hz, il répond aux applications où la continuité de service, la sécurité des circuits et la maîtrise des courts-circuits sont des points essentiels.

Appartenant à la série H3+, ce disjoncteur combine une conception pensée pour les environnements techniques avec une unité de protection intégrée de type LSI, adaptée à la gestion des surcharges et des défauts de court-circuit selon les réglages disponibles. Il s’adresse aux tableaux de distribution, aux ensembles de protection et aux installations tertiaires ou industrielles nécessitant un appareil fiable, clairement identifiable et facile à intégrer.

Les atouts du HMW401JR

• 400 A en courant permanent pour les départs et arrivées de puissance de niveau élevé.
• 4 pôles pour la protection et la coupure de circuits triphasés avec neutre, selon l’architecture de l’installation.
• 50 kA de pouvoir de coupure à 400 V / 50 Hz, pour les réseaux demandant un niveau élevé de tenue aux courts-circuits.
• Déclencheur LSI : protection contre les surcharges, les courts-circuits instantanés et les défauts à court retard selon le réglage.
• Commande par manette pour une utilisation claire et directe au quotidien.
• Signalisation de déclenchement intégrée pour identifier rapidement l’état de l’appareil.
• Raccordement à vis sur l’avant, pratique pour le câblage dans les tableaux.
• Appareil complet avec unité de protection, prêt à être intégré dans une architecture de distribution adaptée.

Pour quels usages ce disjoncteur est-il adapté ?

Ce disjoncteur boîtier moulé est particulièrement pertinent pour les tableaux de distribution, les protections principales ou secondaires, ainsi que les départs de puissance nécessitant une bonne sélectivité et un niveau de coupure élevé. Son format et ses caractéristiques techniques en font une solution adaptée aux installations où l’on recherche un appareil de protection compact, tout en gardant une logique d’exploitation professionnelle.

Grâce à sa plage de tension de dimensionnement 220 à 690 V, il peut s’inscrire dans des configurations électriques variées, sous réserve de respecter l’étude de l’installation et les prescriptions du projet. La puissance dissipée de 57,8 W doit également être prise en compte dans le dimensionnement thermique du coffret ou du tableau.

Points techniques à connaître avant le choix

• Intensité nominale : 400 A
• Nombre de pôles : 4
• Pouvoir de coupure Icu : 50 kA à 400 V / 50 Hz
• Type d’appareil : appareil à encastrer, technique d’insertion définitive
• Disposition des raccordements : devant
• Type de raccordement principal : raccordement à vis
• Indice de protection : IP40
• Déclencheur à sous-tension : non intégré
• Protection par mise à terre intégrée : non
• Commande moteur intégrée : non

Le réglage du déclencheur de court-circuit à bref retard est indiqué sur une plage de 218,4 à 4000 A, ce qui permet d’adapter le comportement de l’appareil aux besoins de coordination de l’installation, dans le cadre d’un paramétrage réalisé par un professionnel qualifié.

Installation et intégration dans un tableau

Le HAGER HMW401JR est conçu pour une intégration en tableau avec raccordements en face avant, ce qui facilite le câblage dans les ensembles de distribution. Son format boîtier moulé convient aux configurations où l’on recherche un appareil de protection complet, robuste et lisible dans le temps.

Il ne se monte pas sur profilé chapeau et ne dispose pas de contacts auxiliaires intégrés dans cette version. Il est donc important de vérifier en amont la compatibilité avec l’architecture du coffret, les accessoires attendus et les fonctions de signalisation ou de commande éventuellement nécessaires dans votre projet.

Pour une installation optimale, il est recommandé de prendre en compte :

• la section et le type des conducteurs à raccorder ;
• la ventilation et le volume disponible dans le coffret ;
• le niveau de court-circuit présumé au point d’installation ;
• la coordination avec les protections en amont et en aval ;
• les besoins de manœuvre, de report d’état ou d’automatisation éventuels.

Pourquoi choisir un disjoncteur boîtier moulé HAGER de la série H3+ ?

La série H3+ est reconnue pour son orientation distribution et protection de puissance. Sur ce modèle, HAGER propose un appareil pensé pour allier fiabilité de coupure, lisibilité de fonctionnement et intégration propre dans les tableaux. La présence d’une signalisation de déclenchement et d’un déclencheur LSI renforce l’intérêt du produit dans les installations où le diagnostic rapide et la sécurité d’exploitation sont recherchés.

Le HMW401JR convient ainsi aux professionnels qui souhaitent une solution sérieuse pour des circuits de forte intensité, avec une identification claire du produit grâce à sa référence fabricant HMW401JR, sa référence commerciale 7432020 et son identifiant unique 3250613198213.

À retenir avant de commander

Ce disjoncteur est un modèle 4P 400 A avec un pouvoir de coupure de 50 kA, destiné aux installations de distribution qui exigent une protection de haut niveau. Avant achat, vérifiez bien la cohérence entre la puissance de l’installation, le niveau de court-circuit, le type de câblage et les contraintes de montage de votre tableau.

Si vous recherchez un disjoncteur boîtier moulé professionnel, robuste et clairement référencé pour les tableaux électriques, le HAGER P630 HMW401JR constitue une solution de choix pour sécuriser efficacement vos circuits de puissance.
