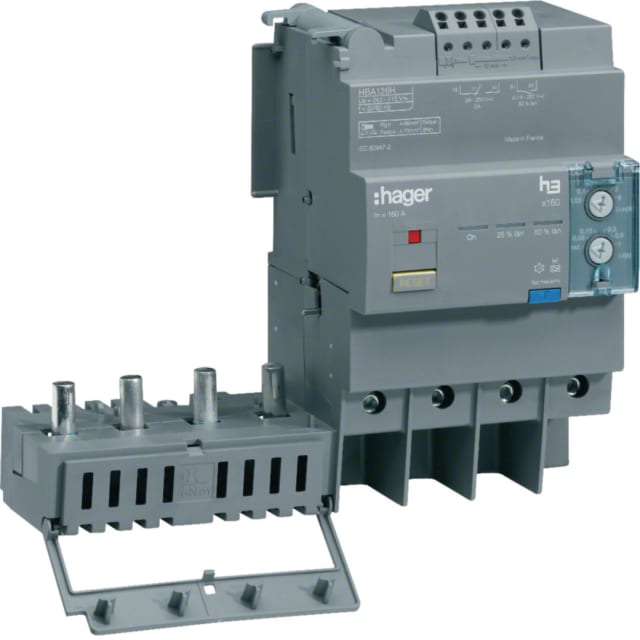

Bloc différentiel électronique 4P 125A réglable HBA126H

Bloc différentiel électronique 4P 125A pour disjoncteurs h3+ x160

Ce bloc différentiel électronique 4 pôles 125 A est conçu pour compléter un appareillage de protection de la gamme h3+ x160. Il permet d’ajouter une fonction de protection différentielle sur une base de puissance adaptée aux installations tertiaires et industrielles, tout en conservant une intégration cohérente dans le tableau électrique. Son format dédié à l’environnement x160 facilite le choix de la bonne solution lorsqu’un niveau de protection contre les défauts d’isolement doit être associé à un appareil de coupure ou de protection de cette famille.

Sensibilité différentielle réglable pour adapter la protection au circuit

L’un des atouts majeurs de ce bloc différentiel HBA126H est son courant de défaut de dimensionnement réglable de 0,03 à 6 A. Cette plage étendue permet d’ajuster la sensibilité en fonction de l’usage du départ protégé, du niveau de continuité de service recherché et des contraintes d’exploitation de l’installation. Ce réglage apporte une réponse plus fine qu’un dispositif figé, aussi bien pour des besoins de protection rapprochée que pour des circuits de distribution nécessitant une sélectivité différentielle mieux maîtrisée.

Temporisation ajustable pour une meilleure sélectivité

Le temps de retardement est lui aussi réglable, avec une temporisation pouvant aller jusqu’à 1000 ms. Cette possibilité est particulièrement utile dans les architectures où plusieurs protections différentielles coexistent, car elle aide à hiérarchiser les déclenchements et à limiter les coupures inutiles sur l’ensemble de l’installation. En pratique, ce bloc différentiel électronique 4P 125A convient aux tableaux où l’on souhaite affiner le comportement de la protection en fonction de la structure du réseau et des équipements alimentés.

Protection renforcée contre les déclenchements intempestifs

Ce modèle intègre une protection contre les déclenchements intempestifs, un point important dans les environnements comportant des perturbations électriques ou des charges susceptibles de générer des phénomènes transitoires. Sa résistance aux courants de choc de 5 kA participe à cette tenue en service. Pour l’exploitant, cela se traduit par une exploitation plus stable des départs protégés et une meilleure maîtrise des coupures non souhaitées, notamment dans les tableaux de distribution sollicités.

Caractéristiques électriques adaptées aux réseaux de distribution basse tension

Avec une tension nominale de 220 à 415 V, une fréquence de 50/60 Hz, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV, ce bloc différentiel répond aux exigences courantes des ensembles de distribution basse tension. Sa puissance dissipée de 13 W doit être prise en compte dans l’étude thermique du coffret ou de l’armoire, en particulier lorsque plusieurs appareils de protection sont regroupés dans un même volume. Son indice de protection IP40 convient à une intégration dans une enveloppe appropriée.

Raccordement pratique pour sections de conducteurs courantes en tableau

Le raccordement accepte des conducteurs monofilaire de 2,5 à 95 mm² et des conducteurs multifilaires de 2,5 à 70 mm². Cette capacité couvre un large éventail de sections utilisées en distribution électrique, ce qui facilite son intégration dans des tableaux alimentant des départs de puissance significative. Le bloc s’adresse ainsi aux monteurs et tableautiers recherchant une solution compatible avec des câblages de section importante sans compromis sur la cohérence de l’appareillage.

Conçu pour les environnements techniques exigeants

Ce bloc différentiel fonctionne dans une plage de température ambiante de -25 à 70 °C et présente un degré de pollution 3, ce qui le destine à des conditions d’utilisation techniques soutenues dès lors qu’il est installé dans les règles de l’art. La présence d’un dispositif de verrouillage apporte un avantage supplémentaire pour la maintenance, les interventions et la sécurisation des opérations sur tableau. Pour un besoin de protection différentielle réglable sur un ensemble h3+, ce modèle 4P 125A constitue une solution précise, exploitable et adaptée aux configurations de distribution qui demandent à la fois puissance, réglage et sélectivité.
