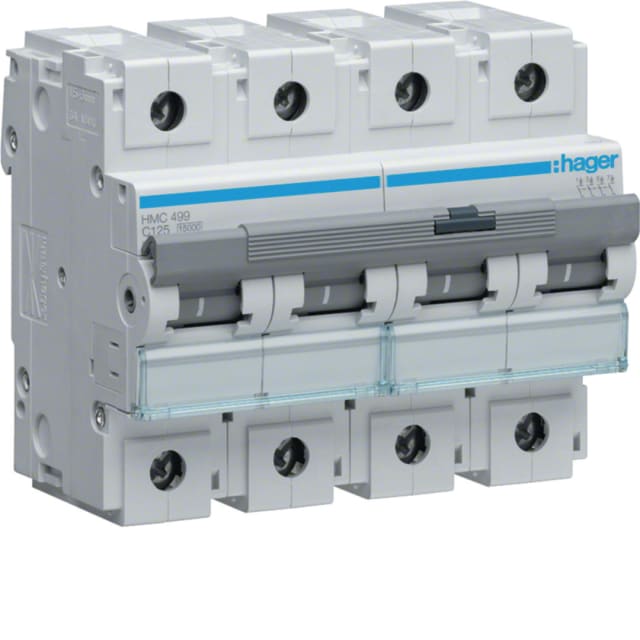

Disjoncteur 4 pôles courbe C 125A 15kA HMC499

Disjoncteur 4 pôles 125A pour la protection des circuits triphasés

Ce disjoncteur 4 pôles courbe C 125A 15kA est conçu pour assurer la protection des départs de forte intensité en installation AC jusqu’à 415 V. Sa configuration 4 pôles avec 4 pôles protégés permet de couper simultanément l’ensemble des conducteurs de puissance, ce qui le rend particulièrement adapté aux tableaux de distribution et aux applications tertiaires ou techniques nécessitant une protection complète sur réseaux triphasés.

Pouvoir de coupure 15 kA pour les environnements à fort niveau de court-circuit

Avec un pouvoir de coupure de 15 kA, ce modèle répond aux besoins des installations où le niveau présumé de court-circuit impose un appareil de protection renforcé. Il associe un Icn de 15 kA selon EN 60898 et un Icu de 15 kA selon IEC 60947-2 à 230 V comme à 400 V, ce qui permet de l’intégrer dans des tableaux où la tenue au défaut est un critère déterminant pour la continuité d’exploitation et la sélectivité de l’ensemble.

Courbe C 125A adaptée aux charges courantes et aux appels de courant modérés

Sa courbe de déclenchement C convient à de nombreux usages en distribution électrique, notamment pour la protection de lignes alimentant des équipements présentant des pointes de courant modérées au démarrage. Le calibre 125A le destine aux circuits de puissance importants, tout en conservant un comportement de déclenchement cohérent pour limiter les coupures intempestives sur des charges compatibles avec cette courbe.

Format modulaire 6 modules pour intégration en coffret ou tableau

Ce disjoncteur occupe une largeur de 6 modules et présente une profondeur totale de 70 mm, ce qui facilite son intégration dans les coffrets et tableaux modulaires lorsque l’encombrement doit rester maîtrisé. Son indice de protection IP20 correspond à une installation en enveloppe, tandis que sa conception autorise l’ajout de dispositifs supplémentaires pour adapter le montage aux contraintes du tableau ou aux besoins d’exploitation.

Raccordement de fortes sections pour une mise en œuvre polyvalente

Le raccordement accepte des conducteurs monofilares de 1 à 70 mm² et des conducteurs multifilaires de 1 à 50 mm², ce qui apporte une vraie souplesse sur les départs de puissance et les architectures de distribution. Cette plage de sections permet de s’adapter aussi bien à des liaisons rigides qu’à des câbles souples, avec une mise en œuvre cohérente dans des tableaux où les intensités élevées imposent des conducteurs adaptés.

Tenue électrique renforcée pour la protection des installations

Ce modèle fonctionne en 50/60 Hz et dispose d’une tension d’isolement Ui de 500 V ainsi que d’une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 3 et son degré de pollution 3 en font une solution pensée pour des environnements d’installation exigeants. La classe de limitation énergétique 3 contribue également à mieux contenir l’énergie laissée passer en cas de défaut, point important pour la protection des équipements en aval.

Comportement stable dans une large plage de température d’exploitation

Prévu pour fonctionner entre -25 °C et +70 °C, ce disjoncteur convient aux installations soumises à des conditions ambiantes variées. Sa puissance dissipée de 42,25 W est une donnée utile pour l’étude thermique du tableau, en particulier dans les ensembles compacts ou fortement chargés. Ce niveau d’information aide à dimensionner l’enveloppe et la ventilation de manière plus précise lors de la conception ou de la rénovation d’une distribution électrique.
