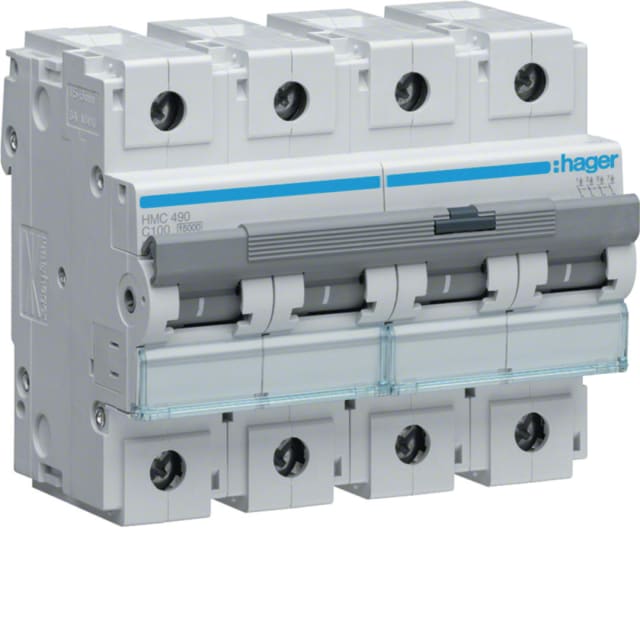

Disjoncteur 4 pôles 100A courbe C 15kA HMC490

Disjoncteur 4 pôles 100A courbe C 15kA pour protection de circuits triphasés

Ce disjoncteur modulaire 4 pôles 100A courbe C est conçu pour la protection des circuits électriques contre les surcharges et les courts-circuits sur installations en courant alternatif. Son calibre de 100 A permet de sécuriser des départs de forte intensité, tandis que sa configuration 4 pôles protège l’ensemble des conducteurs associés. Avec une tension assignée de 415 V et un pouvoir de coupure de 15 kA, il s’adresse aux tableaux électriques où le niveau d’exigence en protection et en continuité de service impose un appareillage adapté aux réseaux de distribution puissants.

Pouvoir de coupure 15 kA pour environnements électriques exigeants

Avec un pouvoir de coupure assigné de 15 kA selon EN 60898 à 230 V comme à 400 V, et un Icu de 15 kA selon IEC 60947-2, ce disjoncteur convient aux installations où le niveau de court-circuit présumé nécessite une protection robuste. Cette caractéristique en fait une solution pertinente pour les tableaux de distribution et applications tertiaires ou techniques demandant un appareil capable d’interrompre un défaut important sans surdimensionnement inutile de l’encombrement.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C est particulièrement indiquée pour les circuits présentant des pointes de courant modérées à la mise sous tension. Elle convient ainsi aux lignes alimentant des équipements courants, des charges mixtes ou certains récepteurs avec appel de courant contrôlé. Ce profil de déclenchement aide à limiter les coupures intempestives tout en conservant une protection efficace contre les surintensités et les défauts de court-circuit.

Format 6 modules pour intégration dans tableau électrique

Ce modèle occupe une largeur de 6 unités de division, ce qui facilite son intégration dans un coffret ou une armoire lorsque l’espace disponible doit être anticipé avec précision. Sa profondeur totale de 70 mm favorise une implantation cohérente dans les tableaux modulaires. Le format 4 pôles protégé sur 4 voies permet de traiter les départs nécessitant une coupure complète, sans conducteur neutre à connexion dédiée sur cet appareil.

Raccordement de fortes sections pour alimentation et distribution

Le disjoncteur accepte des conducteurs monofiliaires de 1 à 70 mm² et des conducteurs multifilaires de 1 à 50 mm². Cette capacité de raccordement permet de l’utiliser aussi bien sur des départs de distribution que sur des liaisons de puissance nécessitant des sections importantes. Pour l’installateur, cela apporte une vraie souplesse de mise en œuvre dans les tableaux de protection, en cohérence avec son calibre 100 A et ses usages sur circuits de puissance.

Caractéristiques électriques complètes pour exploitation en AC

Prévu pour une alimentation en AC 50 à 60 Hz, ce disjoncteur dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 6 kV. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise des effets thermiques et dynamiques lors d’un défaut. La catégorie de surtension 3 et le degré de pollution 3 confirment son positionnement dans des environnements d’installation où les contraintes électriques doivent être prises en compte avec rigueur.

Utilisation en tableau avec protection IP20 et ajout d’accessoires possible

Avec un indice de protection IP20, ce disjoncteur est destiné à être installé dans son enveloppe de protection adaptée. Il peut recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer la configuration du tableau selon les besoins d’exploitation ou de signalisation. Sa plage de fonctionnement de -25 à 70 °C élargit les possibilités d’intégration dans différents environnements techniques, tandis que sa puissance dissipée de 28,1 W aide à prendre en compte l’échauffement global du coffret lors du dimensionnement.
