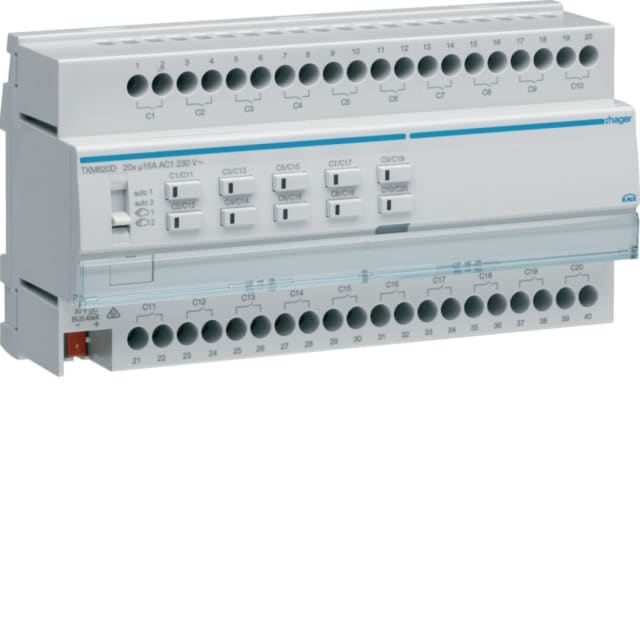

Module de sorties 20 contacts 16A charge capacitive TXM620D

Actionneur KNX 20 sorties pour pilotage centralisé des charges

Le module de sorties TXM620D est conçu pour la commande de 20 circuits en environnement KNX sur rail DIN. Il répond aux besoins des installations domotiques et tertiaires qui demandent un nombre élevé de sorties dans un encombrement maîtrisé. Son format modulaire de 10 unités permet d’intégrer un grand volume de commandes dans le tableau tout en conservant une architecture claire, idéale pour le pilotage de l’éclairage, de charges techniques ou de scénarios automatisés.

Adapté aux charges capacitives et aux circuits d’éclairage exigeants

Chaque sortie est dimensionnée pour un courant nominal de 16 A avec une aptitude déclarée aux charges capacitives. Ce point est particulièrement intéressant pour les circuits d’éclairage modernes, notamment lorsque des alimentations électroniques ou des sources LED génèrent des appels de courant plus contraignants à la commutation. Le module accepte une puissance de commutation LED jusqu’à 450 W et une puissance de sortie de 2300 W, ce qui facilite le pilotage de nombreuses charges courantes sans multiplier les organes de commande.

Configuration KNX en mode easy ou ETS pour une intégration souple

Ce module s’intègre dans un système bus KNX et prend en charge les modes de configuration easy et ETS. Il convient ainsi aussi bien aux déploiements structurés qu’aux projets nécessitant une mise en service méthodique avec logique de commande avancée. Cette compatibilité permet d’associer les sorties à des commandes murales, détecteurs, superviseurs ou automatismes de gestion technique, avec une grande liberté dans l’organisation des fonctions.

Commande manuelle locale et visualisation LED pour les opérations de terrain

La présence d’une commande sur place facilite les essais, la maintenance et les interventions directement au tableau, sans dépendre immédiatement de la supervision KNX. L’affichage LED apporte une lecture rapide de l’état des sorties, utile lors du repérage des circuits, du contrôle de fonctionnement ou du diagnostic en phase d’exploitation. Pour l’installateur comme pour l’exploitant, cela améliore la lisibilité et le confort d’intervention au quotidien.

Installation modulaire sur rail DIN et raccordement pensé pour le tableau

Prévu pour un montage sur rail DIN, le TXM620D s’intègre naturellement dans les ensembles de distribution et d’automatisation. Son raccordement bus est inclus, ce qui simplifie son insertion dans la ligne KNX. La possibilité de raccorder différentes phases apporte davantage de souplesse dans l’organisation du tableau et dans la répartition des circuits commandés, notamment lorsque plusieurs groupes de charges doivent être gérés au sein d’un même ensemble modulaire.

Un module pertinent pour l’éclairage, les automatismes et les fonctions multi-circuits

Avec ses 20 sorties de distribution, ce module répond particulièrement bien aux projets qui demandent une commande centralisée de nombreux départs : éclairages par zones, circuits techniques, automatismes de bâtiment ou gestion fonctionnelle d’espaces multi-usages. Son positionnement est pertinent lorsque l’on recherche une densité de sorties élevée dans un seul appareil KNX, tout en conservant une intensité nominale compatible avec des usages de commutation soutenus.

Caractéristiques utiles pour une sélection technique sans ambiguïté

Le module fonctionne sous tension nominale 230 V, présente un indice de protection IP20 et ne comporte pas d’entrées numériques intégrées. Il s’agit d’un appareil dédié à la fonction de sortie, à installer en enveloppe ou coffret adapté. L’absence d’extension modulaire et de module de bus amovible oriente clairement le choix vers une solution monobloc, simple à identifier pour les projets où l’on souhaite un actionneur KNX 20 sorties 16 A charge capacitive directement exploitable dans le tableau.
