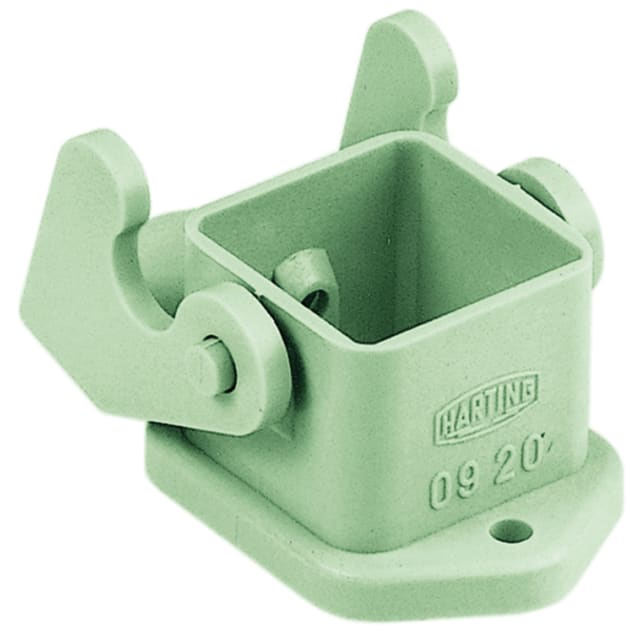

Embase de connecteur à encastrer 3A 1 levier 09200030320

Embase de connecteur à encastrer 3A pour intégration en façade ou sur cloison

Cette embase de connecteur à encastrer 3A est conçue pour le montage traversant sur cloison dans les environnements de connectique machine et d’équipements industriels. Son format compact facilite l’intégration sur panneaux, coffrets ou enveloppes techniques lorsque l’on recherche une interface de connexion propre, accessible et peu encombrante. Elle correspond à une exécution droite de taille 3A, adaptée aux assemblages compacts de la gamme de connecteurs industriels associée.

Verrouillage simple par levier pour une connexion rapide et nette

Le boîtier est équipé d’un levier de verrouillage unique en position longitudinale, avec étrier situé en partie inférieure. Cette configuration permet une fermeture simple et directe lors de l’accouplement du connecteur, tout en conservant une manipulation pratique dans les espaces réduits. Pour l’installateur ou le mainteneur, ce type de verrouillage convient particulièrement aux points de connexion qui doivent rester faciles d’accès sans complexifier la mise en service.

Corps thermoplastique compact pour les montages industriels de petite taille

Le boîtier de montage est réalisé en matière synthétique, avec un corps en polycarbonate et un élément de verrouillage en polyamide. Ce choix de matériaux convient bien aux applications où l’on privilégie un encombrement réduit, une bonne tenue d’ensemble et une intégration légère sur machine ou armoire. Avec ses dimensions compactes d’environ 23 mm de hauteur et 23 mm de profondeur, cette embase 3A s’intègre facilement dans les ensembles où chaque millimètre compte.

Protection IP44 en montage, avec joint d’étanchéité intégré

Cette embase encastrable dispose d’un joint d’étanchéité et offre un indice de protection IP44 une fois montée, ce qui aide à protéger l’interface de connexion contre les corps solides de petite taille et les projections d’eau selon les conditions prévues par ce niveau de protection. C’est un point important pour les installations industrielles exposées à un environnement d’atelier ou de machine, lorsque l’on souhaite sécuriser la zone de raccordement sans passer sur un boîtier plus encombrant.

Version sans presse-étoupe, pensée pour une embase de cloison dédiée à l’accouplement

Cette version est livrée sans presse-étoupe, sans serre-câbles et sans clapet, ce qui correspond à l’usage normal d’une embase de montage sur cloison destinée à recevoir la partie complémentaire du connecteur. Elle convient donc aux montages où la traversée de panneau est assurée par l’embase elle-même, tandis que la gestion de l’arrivée de câble est traitée sur l’élément complémentaire de l’ensemble de connexion. Cela permet de composer un système cohérent selon l’architecture réelle de la machine ou du coffret.

Plage de température étendue pour les environnements techniques exigeants

La température de service annoncée de -40 à +125 °C permet d’envisager cette embase de connecteur 3A dans des contextes industriels soumis à de fortes amplitudes thermiques. Cette caractéristique est utile aussi bien pour des équipements installés en ambiance froide que pour des machines où la température d’environnement peut monter sensiblement au voisinage de certains composants. L’embase reste ainsi adaptée aux installations techniques où la stabilité de l’interface de connexion doit être maintenue sur une large plage de fonctionnement.

Finition gris RAL 7032 pour une intégration discrète sur machine et coffret

Le boîtier adopte une finition grise de type RAL 7032, une teinte couramment utilisée dans les univers industriels et les enveloppes techniques. Cette couleur facilite une intégration visuelle homogène sur de nombreux coffrets, pupitres, panneaux et bâtis machine. Pour les professionnels qui recherchent une connectique industrielle compacte, propre et lisible en façade, cette embase à encastrer 3A constitue une solution adaptée aux montages standard de petite taille.
