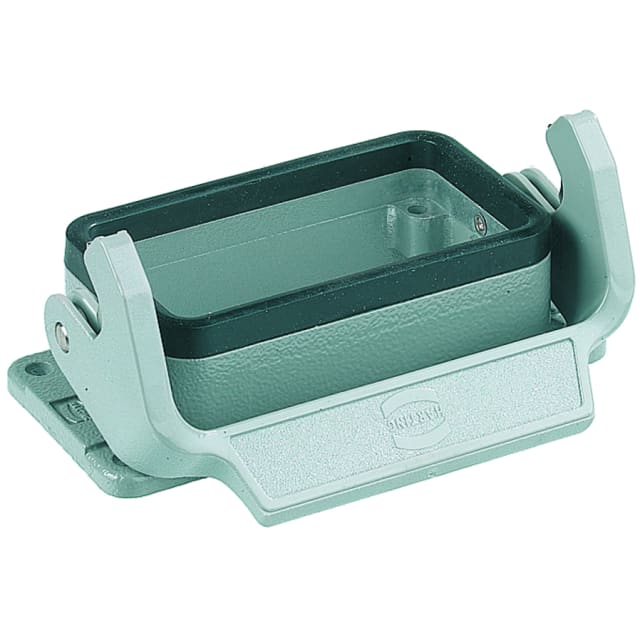

Embase à encastrer Han 16B 1 levier 09300160307

Embase à encastrer Han 16B pour interface de connexion industrielle

Cette embase à encastrer Han 16B est conçue pour la réalisation d’interfaces de connexion rectangulaires en environnement industriel. Son format de montage en cloison permet d’intégrer proprement le connecteur sur une paroi, une armoire, un coffret ou un bâti machine, tout en conservant une implantation compacte. La construction basse est particulièrement adaptée lorsque l’espace disponible derrière ou autour du point de raccordement doit être maîtrisé.

Configuration 1 levier pour un verrouillage simple et rapide

Cette version est équipée d’un seul levier de verrouillage avec étrier en partie inférieure, dans une configuration pensée pour les opérations de connexion et de déconnexion répétées. Le système à poignée longitudinale facilite la fermeture du connecteur et contribue à un accouplement net entre les éléments compatibles de la gamme Han 16B. C’est une solution pertinente pour les machines, sous-ensembles et équipements où l’accessibilité et la rapidité d’intervention sont importantes.

Boîtier aluminium à faible encombrement pour intégration sur machine

Le boîtier de montage est réalisé en aluminium moulé sous pression avec finition revêtue de poudre, dans une teinte grise de type industriel. Ce choix de conception convient bien aux installations techniques qui demandent un bon compromis entre compacité, tenue mécanique et intégration durable sur panneau. Avec une largeur de 113 mm et une hauteur ainsi qu’une profondeur de 28,9 mm, cette embase basse trouve facilement sa place dans les zones d’implantation contraintes.

Protection IP65 une fois montée pour les environnements exposés

Une fois correctement assemblée avec les éléments correspondants, cette embase atteint un indice de protection IP65. Elle convient donc aux applications où le point de connexion doit être protégé contre les poussières et les projections d’eau. La présence d’un joint d’étanchéité participe à cette protection et permet de sécuriser l’interface de raccordement dans les usages industriels courants, que ce soit sur machine, coffret ou installation de production.

Plage de température étendue pour usages industriels variés

Cette embase Han 16B est prévue pour une température de service de -40 à +125 °C. Cette large plage d’utilisation facilite son intégration dans des environnements soumis à des écarts thermiques importants, qu’il s’agisse d’installations intérieures techniques, de machines en fonctionnement continu ou d’équipements implantés dans des zones plus exigeantes. Pour l’intégrateur comme pour le mainteneur, cela apporte une vraie souplesse de choix au moment de définir l’interface de connexion.

Version sans presse-étoupe ni capot pour un montage ciblé

Cette exécution est une embase nue de montage, sans presse-étoupe, sans manchon et sans clapet. Elle est donc destinée aux configurations où l’architecture du connecteur est déjà définie et où l’on recherche précisément une base à encastrer basse, à un levier, à associer avec les inserts et éléments compatibles de taille 16B. Ce positionnement évite les ajouts inutiles et permet de sélectionner exactement la bonne base pour un assemblage cohérent en connectique machine.

Un choix adapté aux coffrets, automatismes et raccordements industriels

Cette embase à encastrer Han 16B 1 levier convient particulièrement aux applications de connectique industrielle dans les armoires électriques, ensembles automatisés, équipements de production, modules de puissance et liaisons machine. Son format bas, son montage en cloison et son verrouillage simple en font une référence pertinente dès qu’il faut créer un point de connexion propre, compact et bien protégé, sans surdimensionner l’enveloppe de raccordement.
